1. Popis a rozsah použití
Plně automatické čerpadlo určené pro odstraňování kondenzátu z topných hořáků, plynových nebo olejových
kondenzačních kotlů, zařízení vzduchové klimatizace, chladicích boxů a odvlhčovačů, kde není možný gravitační odtok.
UPOZORNĚNÍ: Při likvidaci kondenzátu dodržujte předpisy vodohospodářských nebo jiných
příslušných orgánů. Kondenzát z kondenzačních kotlů na standardní topný olej (nikoli s nízkým
obsahem síry) se nesmí vypouštět do kanalizačního systému bez neutralizace. Totéž platí pro systémy
kondenzačních kotlů s výkonem vyšším než 200 kW.
2. Technické údaje
Max. teplota kapaliny: 50 °C
Provozní napětí: 230 V – 50 Hz
Přípojka 3/8" s hadicovým konektorem 8 mm
Kabel s konektorem: délka 2,0 m
3. Rozsah dodávky
Čerpadlo k okamžitému připojení s napájecím kabelem 2 m a signalizačním kabelem, vstupním adaptérem 40-25
a 50 mm, kontrolním ventilem a návodem k obsluze. Čerpadlo se rovněž dodává s výstupním potrubím (6 m), které se
připojuje k výstupu (kontrolní ventil), který je součástí dodávky. Připojení k odtokovému potrubí s adaptérem 50 mm /
8 mm.
4. Instalace a spuštění
UPOZORNĚNÍ: Před instalací, uvedením do provozu nebo prováděním servisu čerpadla si důkladně
přečtěte pokyny! Instalaci smí provádět pouze kvalifikovaná osoba.
Před uvedením do provozu zkontrolujte úplnost a případné poškození obsahu. V případě jakéhokoli nedostatku informujte
prodejce.
Čerpadlo nikdy nepřesouvejte ani nevyjímejte z balení za kabel!
Pro provoz čerpadla je nezbytné řádně uzemněné síťové připojení a jistič zbytkového proudu max.
30 mA pro odpojení všech fází.
U stávajících výstupů je třeba zkontrolovat, zda jsou vybaveny jističem zbytkového proudu. Zajistěte,
aby při provádění jakékoli práce na čerpadle NEBYL připojen napájecí kabel.
4.1 Instalace a připojení vstupu
Pro zajištění řádné funkce musí být čerpadlo vyrovnáno (buď na podlaze, nebo namontované na stěně).
Čerpadlo musí být instalováno tak, aby bylo zajištěno, že se nemůže překlopit a že je řádně
namontováno!
Čerpadlo by mělo být namontováno v blízkosti odvodu kondenzátu příslušné jednotky. Připojení z jednotky k čerpadlu
nejsou součástí dodávky. Při výběru odtokového potrubí použijte materiál odolný proti korozi a kyselinám (např. PVC, PE,
nerezová ocel).
Kondenzát z kondenzačních kotlů je velmi agresivní a korozivní!
Standardní vysokoteplotní plastové potrubí na odpadní vodu (50 mm) lze přímo připojit k jednomu ze dvou výstupů
pomocí dodaného vstupního adaptéru (viz obrázek 1). Ostatní vedení nebo potrubí s menším průměrem lze bezpečně
připevnit protažením kabelových svorek oběma otvory v adaptéru a jejich pevným utažením. Součástí dodávky je
speciální adaptér pro potrubí 50 mm.

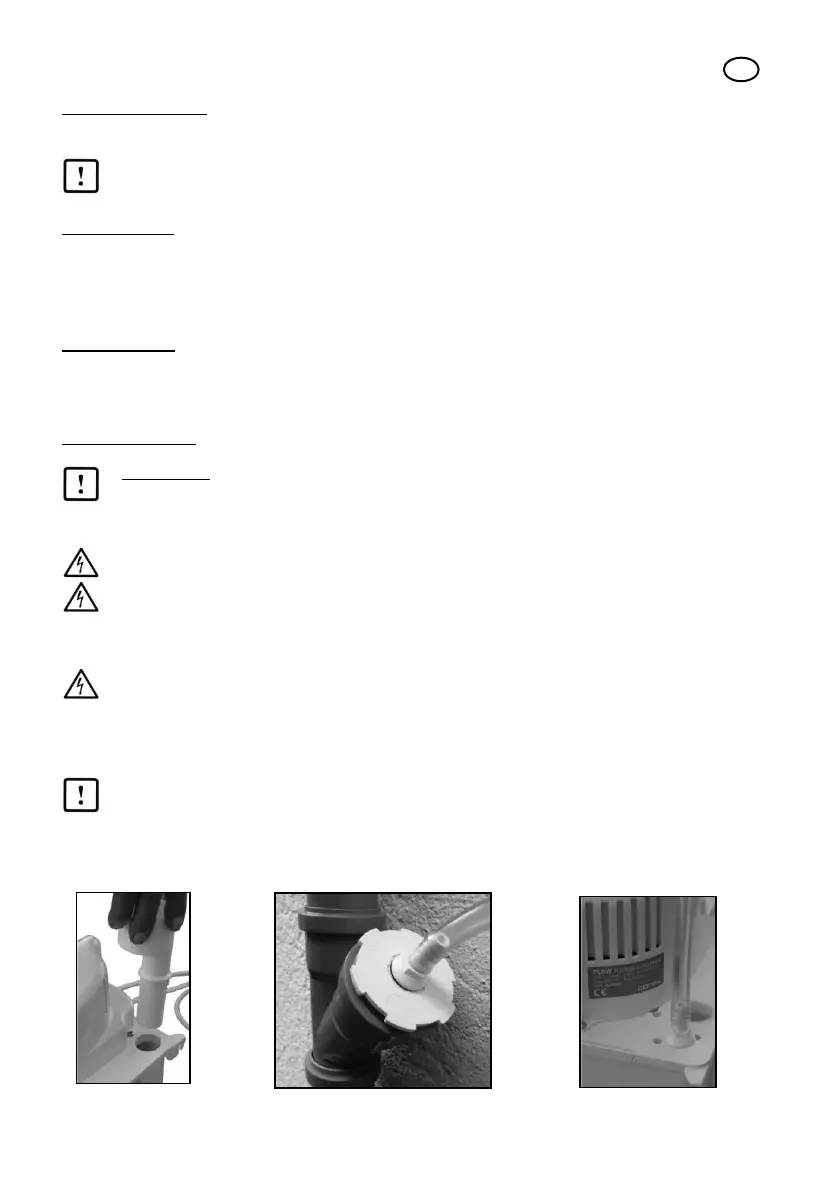

Obrázek 1 – Vstupní
adaptér
