43
Za žádných okolností nevkládejte vedení nebo potrubí do zásobníku, protože může dojít k selhání
čerpadla z důvodu zablokování integrovaného plovákového spínače!
Standardní kondenzační kotle jsou vybaveny sifonem. Ten musí být před uvedením kotle a čerpadla
kondenzátu do provozu v každém případě naplněn vodou. V opačném případě se mohou kyselé plyny dostat do
čerpadla a zničit je!
4.2 Tlakové připojení
Tlakový port je vybaven kontrolním ventilem. PVC potrubí s vnitřním průměrem 8 mm musí být pevně připojeno
k tlakovému portu, viz obrázek 3.
PVC potrubí musí být zajištěno hadicovou svorkou (není součástí dodávky), aby nedocházelo k zaškrcení nebo
zablokování, a připojeno k odtokovému potrubí kanalizačního systému. Pro instalaci použijte adaptér 50 mm / 8 mm (viz
obrázek 2).
V případě instalace v přízemí pod úrovní přepadové vody (místně definováno; obecně horní hrana silnice) musí být
zajištěno, aby bylo tlakové potrubí vedeno nad touto úrovní a potom připojeno směrem dolů k odtokovému potrubí.
UPOZORNĚNÍ
: V opačném případě může být přízemí zatopeno při zpětném proudění z kanalizačního
systému!

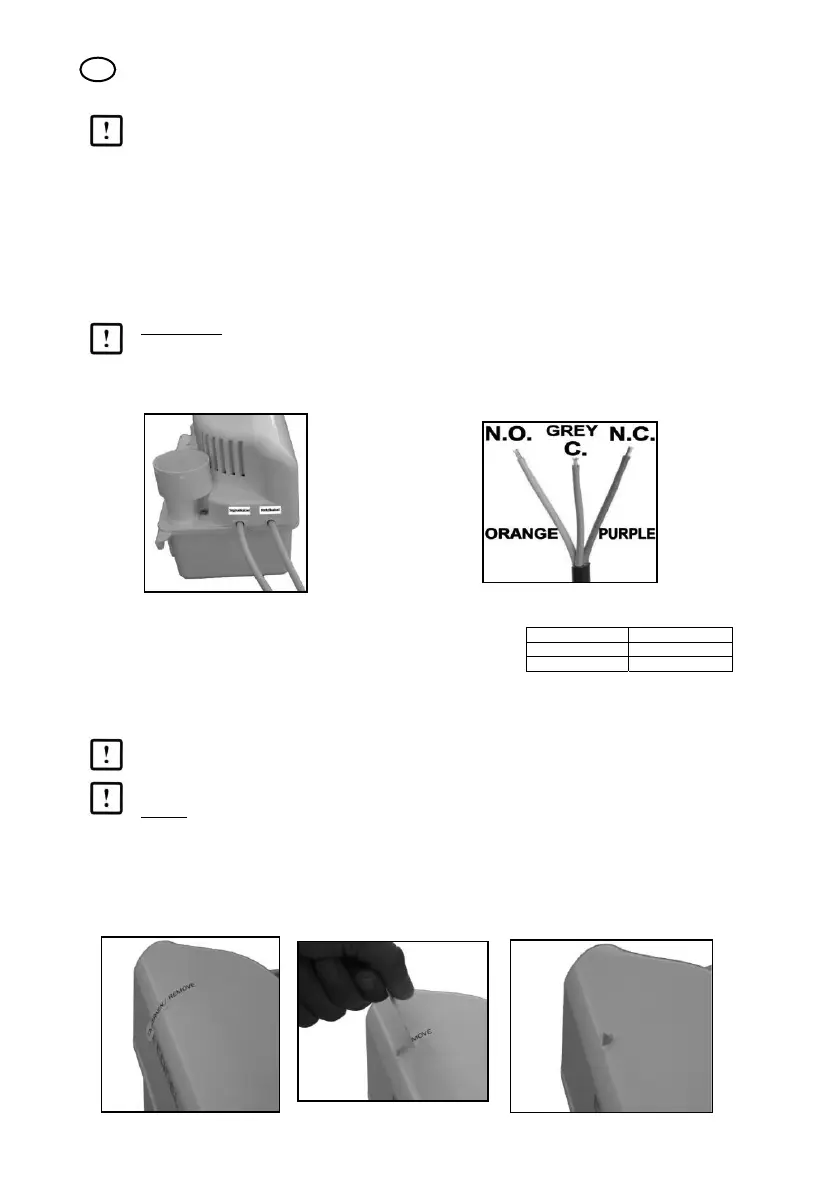

4.3 Signalizační kabel
Kromě napájecího kabelu (POWER) je čerpadlo rovněž vybaveno signalizačním kabelem (ALARM). Viz obrázek 4
Obrázek 5 – Konfigurace kontaktů, signalizační kabel
Signalizační kabel (suchý kontakt) musí být použit buď pro bezpečné vypnutí kondenzačního kotle (COM a NC), nebo pro
aktivaci externího nízkonapěťového systému alarmu (COM a NO). Konfiguraci kontaktů viz na obrázku 5. Aby nedošlo ke
škodám při úniku vody v důsledku vadného čerpadla, musí být tento kontakt v každém případě připojen, jinak veškeré
záruční nároky zanikají.
Připojení pro bezpečné vypnutí je uvedeno v návodu k obsluze kondenzačního kotle a připojení jako
alarm v návodu systému alarmu.
4.4 Zkušební chod
POZOR:
Odstraňte pásku na horní části krytu (viz obrázky 6, 7 a 8)
Kolík pro uzavření průtoku během přepravy je nyní pohyblivý a lze jej použít jako zkušební spínač pro spuštění motoru
bez vodní náplně. Tato zkouška by neměla trvat déle než 2–3 sekundy, aby nedošlo k poškození při chodu na sucho.
Po ukončení zkušebního chodu kolík odstraňte a uchovejte jej pro servis a údržbu.
Po dokončení instalace vstupu a výstupu proveďte několikrát zkoušku čerpadla s vodní náplní a pečlivě zkontrolujte
všechna hadicová připojení.
CS
