fr Instructions de montage
44
¡ Des conduits d'évacuation longs et rugueux, com-
portant plusieurs coudes ou ayant des diamètres
trop petits réduisent la puissance d'aspiration et
augmentent le bruit du ventilateur.
¡ Utilisez un conduit d'évacuation en matériau non in-
flammable.
¡ Pour éviter tout retour de condensat, montez le con-
duit d'évacuation de l'appareil avec 1° de pente.
12.8 Remarques sur le mode évacuation
extérieure
En mode évacuation extérieure, un clapet anti-retour
doit être installé.
Remarques
¡ Si aucun clapet anti-retour n'est fourni avec l'appa-
reil, vous pouvez en obtenir un dans un commerce
spécialisé.
¡ Si l’air sortant traverse la paroi extérieure, il convient
d'utiliser un caisson télescopique mural.
12.9 Installation
Vérification du mur
1.
Vérifiez que le mur est vertical et qu’il a une capaci-
té de charge suffisante.
2.
La profondeur des trous percés doit correspondre à
la longueur des vis.
Les chevilles doivent être solidement ancrées.
3.
Utilisez les vis et les chevilles fournies uniquement
pour la maçonnerie massive.
Il convient d’utiliser des moyens de fixation appro-
priés en présence d’autres matériaux de construc-
tion tels que placoplatre, béton cellulaire, briques
Poroton, briques.
4.
Le poids maximal de l'appareil est de 40kg.
Préparation du mur
1.
Du plafond au bord inférieur de l'appareil, tracez
une ligne médiane verticale sur le mur.
2.
Assurez-vous qu'aucune conduite électrique, de gaz
ou d'eau ne se trouve au niveau des perçages.
3.
A l’aide du gabarit ci-joint, marquez les emplace-
ments des vis et le contour de la zone d’accro-
chage.

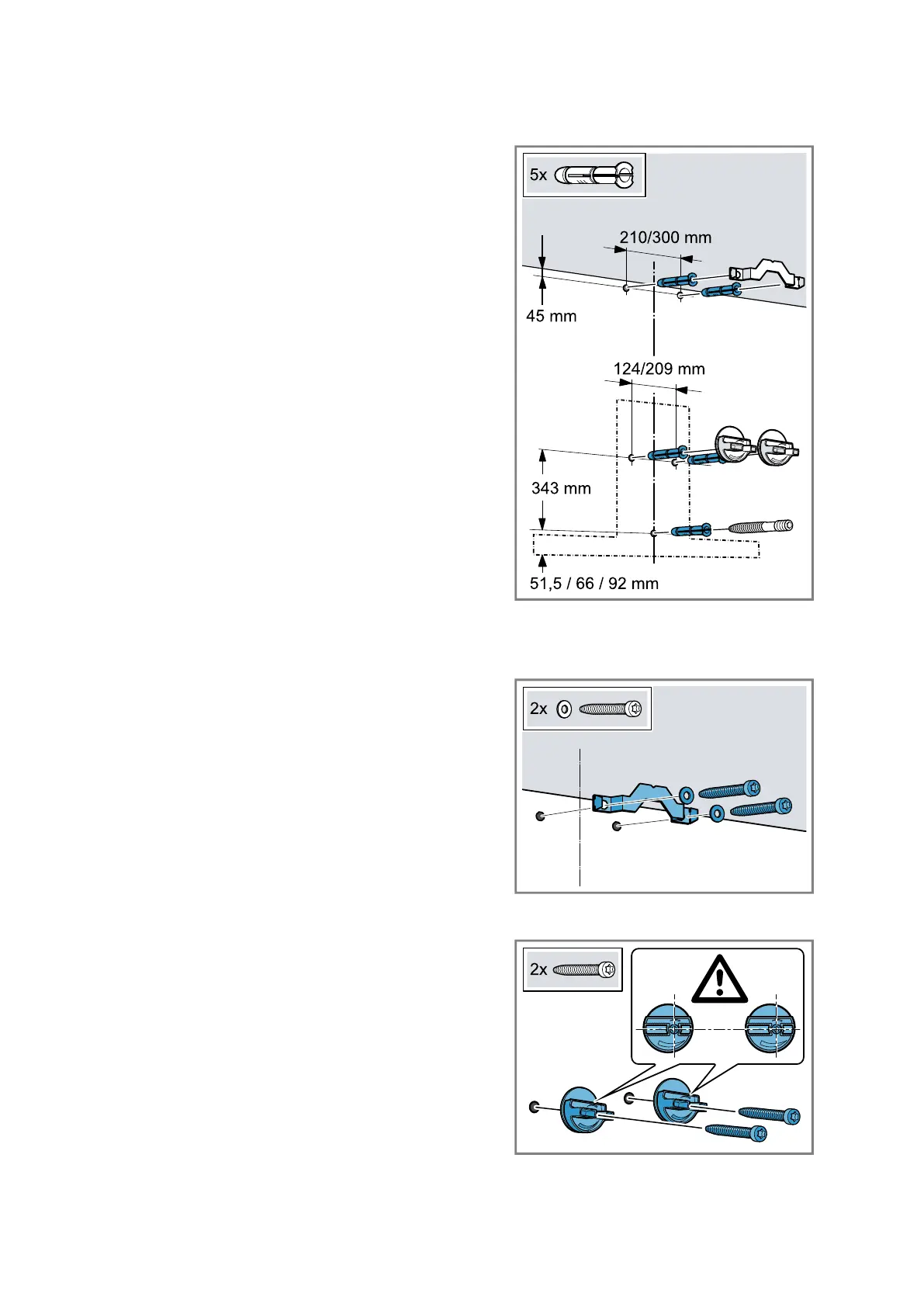

4.
Pour les fixations, percez cinq trous de 8 mm de Ø
et profonds de 80 mm, puis enfoncez les chevilles à
fleur du mur.
Monter la suspension de l’appareil
1.
Vissez la cornière de retenue du capot de chemi-
née.
2.
Vissez les dispositifs d’accrochage de l’appareil à la
main.
Ne pas serrer les vis.
