Instructions de montage fr
45

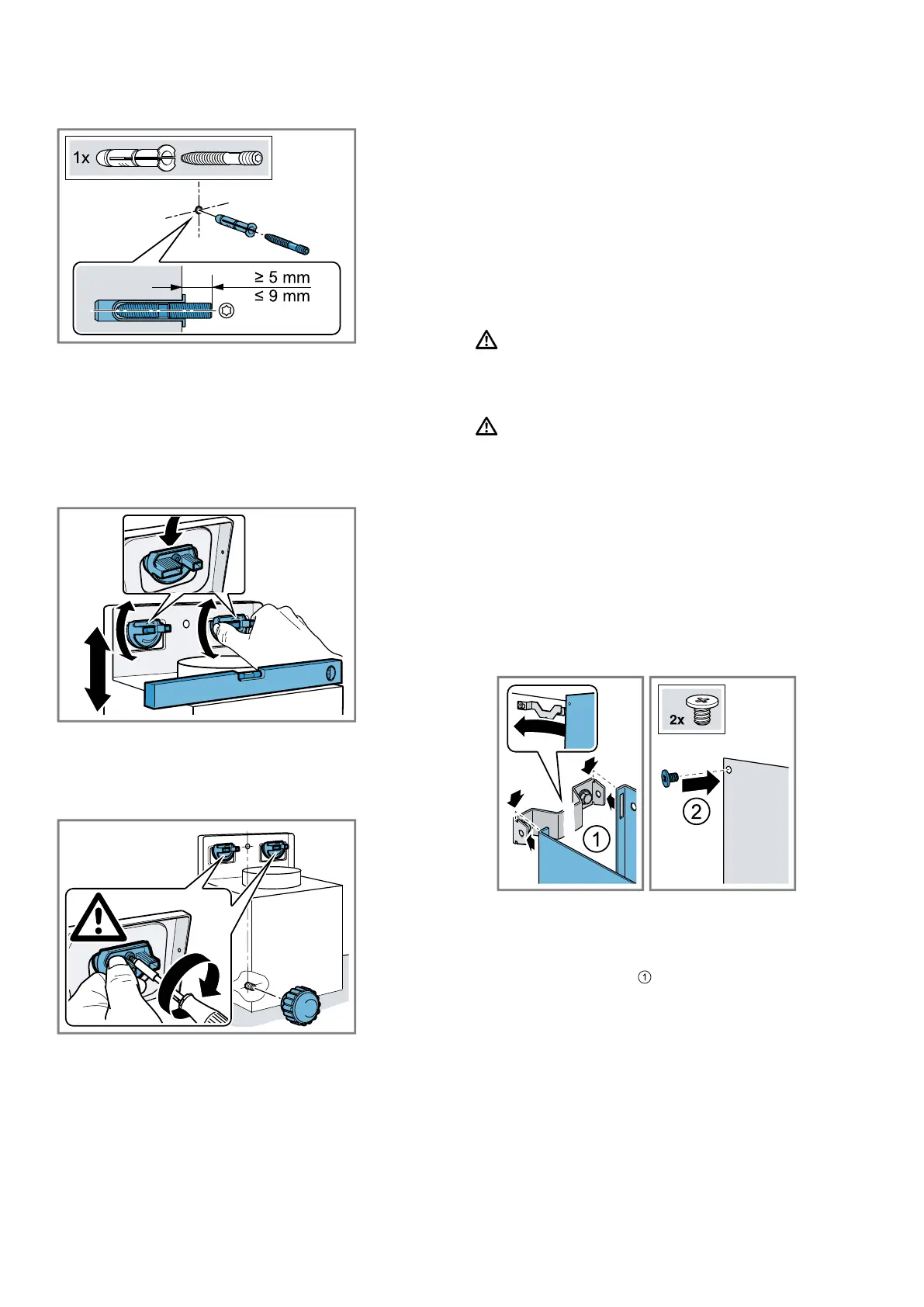

3.
Vissez le boulon fileté de sorte qu’il dépasse encore
5 à 9mm du mur.
Monter l’appareil
1.
Retirez d’abord la pellicule protectrice du dos de
l’appareil, puis intégralement une fois le montage
achevé.
2.
Accrochez l’appareil de sorte qu’il s’enclenche fer-
mement dans les dispositifs d’accrochage.
3.
Alignez l’appareil à l’horizontale en tournant les dis-
positifs d’accrochage.
Si nécessaire, déplacez l’appareil vers la gauche ou
la droite.
4.
Serrez fermement les vis des dispositifs d’accro-
chage en maintenant les dispositifs d’accrochage.
5.
Serrez fermement l’écrou moleté.
Tuyauterie
Remarque:Si vous utilisez un tuyau en aluminium, lis-
sez au préalable la zone de raccordement.
Nous recommandons d'utiliser un conduit d'évacuation
de Ø 150mm.
Réaliser le raccordement de l’évacuation de l’air
(conduit d’évacuation de Ø 150mm)
▶
Fixez le conduit d’évacuation directement au man-
chon d’évacuation puis étanchez.
Réaliser le raccordement de l’évacuation de l’air
(conduit d’évacuation de Ø 120mm)
1.
Fixez le manchon réducteur au manchon d’évacua-
tion.
2.
Fixer le conduit d’évacuation contre le manchon ré-
ducteur.
3.
Étanchez les zones de jonction.
Montage du capot de cheminée
AVERTISSEMENT‒Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
▶ Portez des gants de protection.
AVERTISSEMENT‒Risque d'électrocution!
Les composants à arêtes vives à l'intérieur de l'appareil
peuvent endommager le câble de raccordement.
▶ Ne pincez pas et ne coincez pas le câble de raccor-
dement.
1.
Visser la cornière de retenue pour le capot de che-
minée au mur.
2.
Pour séparer le capot de cheminée, enlever le ru-
ban adhésif ou le capot de cheminée de l'embal-
lage de protection.
3.
Le cas échéant, retirer les films protecteurs recou-
vrant les deux capots de cheminée.
4.
Visser le capot de cheminée supérieur latéralement
contre la cornière de retenue au moyen des 2 vis.
5.
Remarque:Pour éviter les rayures, poser des chif-
fons doux papier, à titre de protection, sur les bords
du capot extérieur.
Poser le capot de cheminée inférieur sur l'appareil
et tirez légèrement. ⁠
