CONSTRUCTA CD939850 - Page 14

de Montageanleitung
14
5.
Den oberen Teil des Tragegestells mit 4 Schrauben
an der Decke befestigen.
– Auf die richtige Position des Tragegestells ach-
ten.
– Der mittlere Bügel definiert die bevorzugte Seite
und muss in Richtung des Bedienelements des
Kochfelds zeigen.

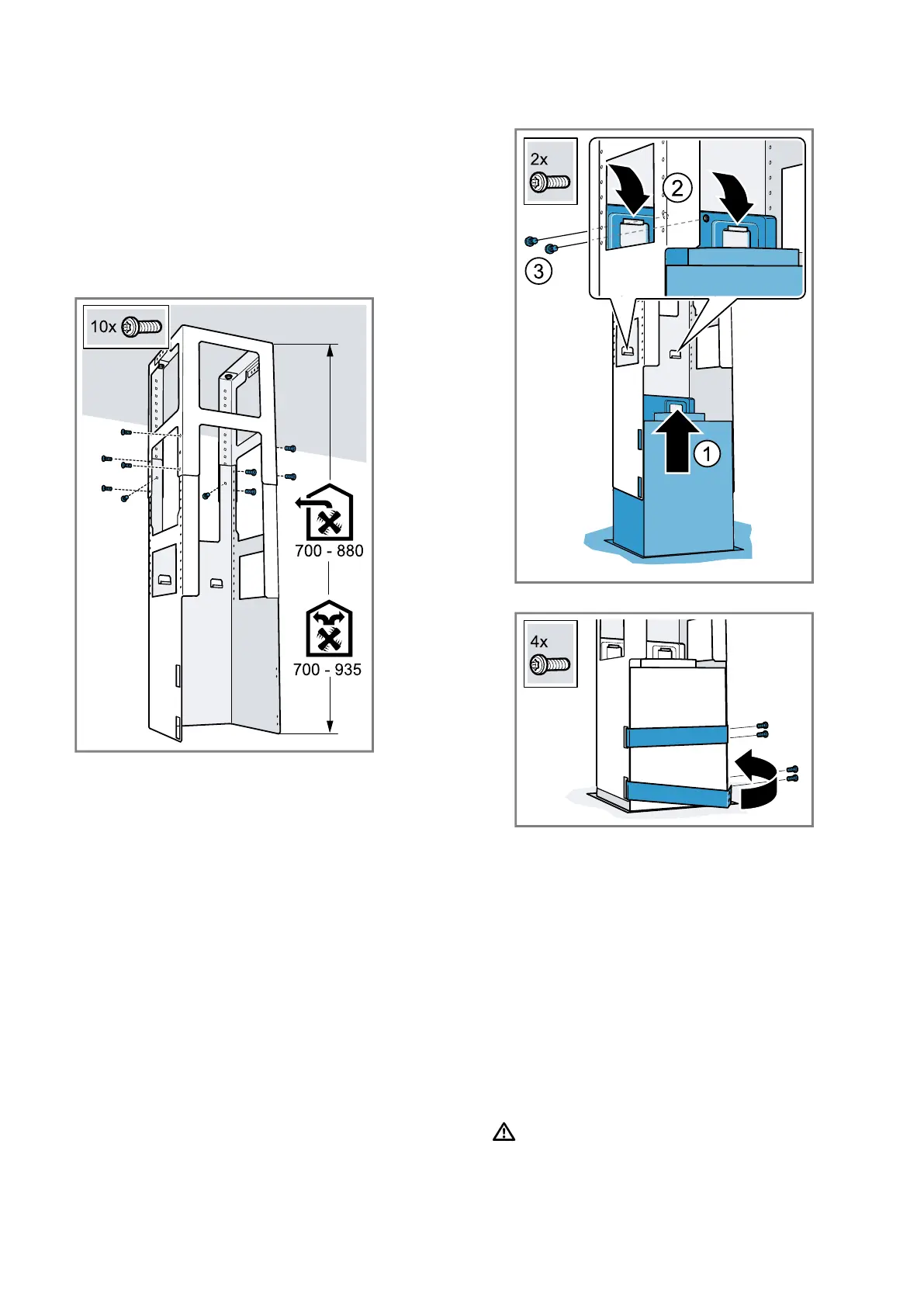

Unteres Tragegestell montieren
▶
Das Oberteil und das Unterteil des Tragegestells in
der festgelegten Gesamthöhe mit 10 Schrauben be-
festigen.
– Auf die richtige Position des unteren Tragege-
stells achten.
– Die offene Seite muss in Richtung Bedienele-
mente des Kochfelds zeigen.
Tipp:Wenn Sie die Befestigungsschrauben lösen, kön-
nen Sie das Tragegestell nachträglich ausrichten.
Gerät montieren
1.
Das Gerät von unten in das Tragegestell einhängen.
Darauf achten, dass das Netzkabel nicht einklemmt.
2.
Das Gerät mit 2 Sicherungsschrauben am Tragege-
stell befestigen.
3.
Die Sicherungsbügel einhängen und festschrauben.
Verrohrung
Hinweis:Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø150mm.
Abluftverbindung herstellen (Abluftrohr Ø 150ºmm)
▶
Das Abluftrohr direkt am Luftstutzen befestigen und
abdichten.
Abluftverbindung herstellen (Abluftrohr Ø 120mm)
1.
Den Reduzierstutzen am Luftstutzen befestigen.
2.
Das Abluftrohr am Reduzierstutzen befestigen.
3.
Die Verbindungsstellen abdichten.
Kaminverblendung montieren
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶ Schutzhandschuhe tragen.
