Menu COMANDI
Il menu comandi permette di eseguire operazioni saltuarie quali ripristino
impostazioni, azzeramento memoria eventi. Una volta selezionato il
comando desiderato, premere TEST per eseguirlo. Per annullare
l’esecuzione del comando selezionato, premere il tasto RESET.
RESET
Descrizione
Parametri a default
Ripristina tutte le impostazioni ai valori di
default di fabbrica
Reset log
Azzera la lista di eventi
PASSWORD ACCESS menu
La password serve per abilitare o sbloccare l’accesso al menu di
impostazione ed al menu comandi (RESET). Per i dispositivi nuovi di
fabbrica (default), la password è disabilitata e l’accesso è libero. Se
invece la password è stata abilitata ed impostata (0-9999), per ottenere
l’accesso bisogna prima inserire il relativo codice di accesso.
PASSWORD
Unità di
misura
Default
Range
Valore
-
0
0-9999
Se impostato a 0, la gestione della password è disabilitata.

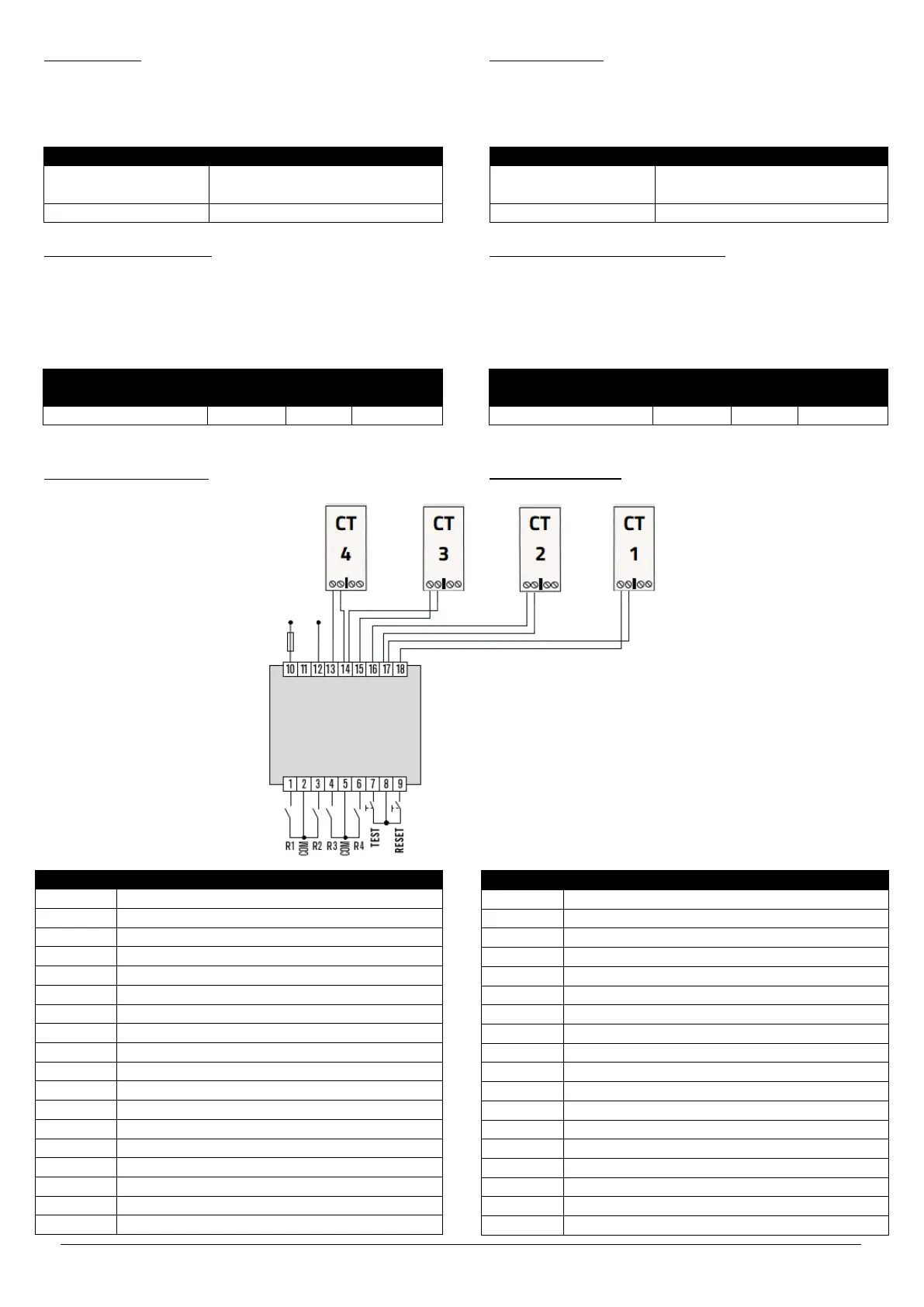

Morsettiere di connessione
N°
Descrizione
1
Contatto di uscita allarme R1
2
Contatto di uscita allarme R1,R2 (COMUNE)
3
Contatto di uscita allarme R2
4
Contatto di uscita allarme R3
5
Contatto di uscita allarme R3,R4 (COMUNE)
6
Contatto di uscita allarme R4
7
TEST a distanza (DI1)
8
Comune ingressi digitali (COMUNE)
9
RESET a distanza (DI2)
10
Alimentazione ausiliaria (fase o neutro)
11
Non utilizzato
12
Alimentazione ausiliaria (neutro o fase)
13
Ingresso per sensore corrente toroidale 4-S1
14
Ingresso per sensore corrente toroidale 3,4-S2
15
Ingresso per sensore corrente toroidale 3-S1
16
Ingresso per sensore corrente toroidale 2-S1
17
Ingresso per sensore corrente toroidale 1,2-S2
18
Ingresso per sensore corrente toroidale 1-S1
COMMANDS menu
The commands menu allows executing some occasional operations like
resetting, log events clearing. Once the required command has been
selected, press TEST to execute it. To cancel the command execution press
RESET key.
COMMAND
Description
Parameters to default
All setup parameters are resetted to
factory default value
Reset log
Clears the event log memory
PASSWORD ACCESS parameters table
The password is used to enable or lock to setting menu and command
menu (RESET). For new devices (factory default), the password
management is disabled and the access is free. If instead the password
has been enabled and defined (0-9999), then to get access, it’s
necessary to enter the password first, specifyng the number code.
PASSWORD
Unit of
measure
Default
Range
Value
-
0
0-9999
If set to 0, password management is disabled.
Terminals connection
N°
Description
1
Trip output relay R1
2
Trip output relay R1,R2 (COMMON)
3
Trip output relay R2
4
Trip output relay R3
5
Trip output relay R3,R4 (COMMON)
6
Trip output relay R4
7
External TEST (DI1)
8
Digital input (COMMON)
9
External RESET (DI2)
10
Auxiliary supply (neutral or phase)
11
Not used
12
Auxiliary supply (neutral or phase)
13
Input toroidal current transformer 4-S1
14
Input toroidal current transformer 3,4-S2
15
Input toroidal current transformer 3-S1
16
Input toroidal current transformer 2-S1
17
Input toroidal current transformer 1,2-S2
18
Input toroidal current transformer 1-S1
