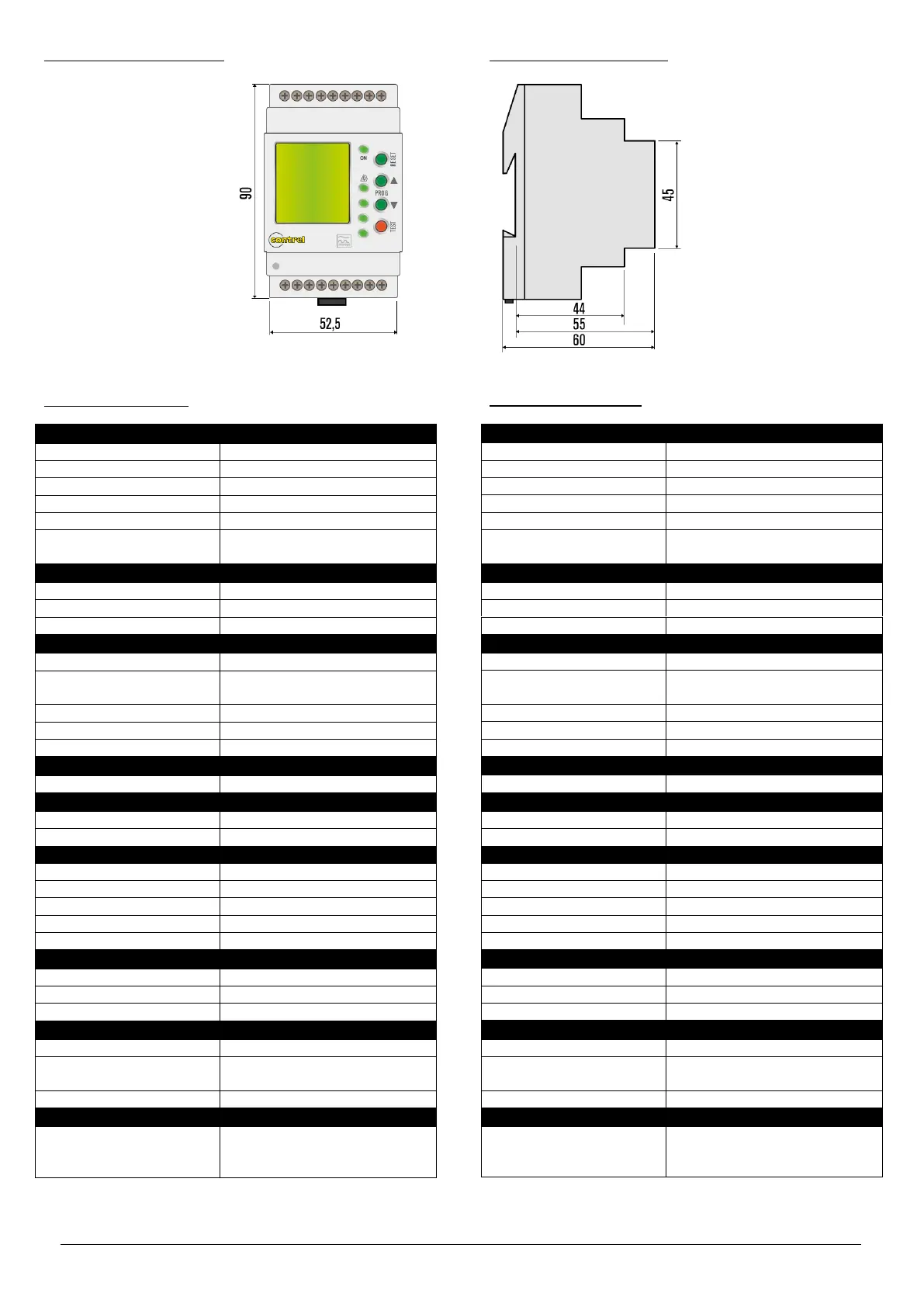

Dimensioni meccaniche (mm)
Caratteristiche tecniche
Circuito di controllo
Toroide
Esterno, serie CT-1
Tipologia d’intervento
Tipo A
Set-point intervento (I∆)
0,03÷30A
Set-point preallarme
20÷100%
Tempo di intervento (t)
0,02÷10s
Ripristino
Automatico o manuale con pulsante
frontale o remoto
Alimentazione ausiliaria
Tensione ausiliaria
230VCA ±20%
Frequenza nominale
50/60Hz
Potenza massima assorbita
6VA
Uscite relè
Uscite
4
Stato del relè
Impostabile normalmente diseccitati
oppure normalmente eccitati
Tensione nominale di lavoro
250VCA
Corrente nominale
6A (max 10A)
Vita meccanica
10 · 10
6
cicli
Display
Tecnologia
LCD
Interfaccia seriale RS485
Protocollo
Modbus-RTU
Baud-rate
Programmabile 4800 – 115200 bps
Connessioni
Tipo di morsetti
A vite (fissi)
N° morsetti
18
Sezione conduttori
0,127 - 2,082 mm
2
Coppia di serraggio mors.
0.5 - 0.6 Nm
Lunghezza cavo sguainato
7mm
Condizioni ambientali di funzionamento
Temperatura di impiego
-10÷60°C
Temperatura di stoccaggio
-20÷80°C
Umidità relativa
5÷95%
Contenitore
Esecuzione
3 moduli DIN
Grado di protezione
IP20 sui morsetti
IP40 sul frontale
Peso
200g
Conformità
Norme di riferimento
EN 61010, EN 61000-6-2,
EN 61000-6-3, IEC/TR 60755
EN 60947-2 Annex M
Mechanical dimensions (mm)
Technical characteristics
Control circuit
Toroidal transformer
External, CT-1 series
Tripping type
Type A
Tripping set-point (I∆)
0,03÷30A
Prealarm set-point
20÷100%
Tripping time (t)
0,02÷10s
Resetting
Automatic or manual by pushbutton on
front or remote
Auxiliary supply
Auxiliary voltage
230VAC ±20%
Rated frequency
50/60Hz
Max power consumption
6VA
Output relay
Number of outputs
4
State
Configurable normally de-energised
or energised
Rated operating voltage
250VAC
Rated current
6A (max 10A)
Mechanical life
10 · 10
6
cycles
Display
Type
LCD
RS485 serial interface
Protocol
Modbus-RTU
Baud-rate
Programmable 4800 – 115200 bps
Connections
Type of terminal
Screw (fixed)
Number of terminals
18
Conductor cross section
0,127 - 2,082 mm
2
Tightening torque
0.5 - 0.6 Nm
Length of cable to strip
7mm
Ambient operating conditions
Operating temperature
-10÷60°C
Storage temperature
-20÷80°C
Relative humidity
5÷95%
Housing
Version
3 module DIN
Degree of protection
IP20 terminals
IP40 on front
Weight
200g
Certifications and compliance
Reference standards
EN 61010, EN 61000-6-2,
EN 61000-6-3, IEC/TR 60755
EN 60947-2 Annex M
