210mm
190mm
210mm
Caution! This appliance is heavy. Before mounting the cooker hood ensure that the ceiling is
capable of supporting the weight of the appliance. The ceiling may need to be strengthened to enable
it to support the weight. If in doubt please seek the advice of a structural engineer.

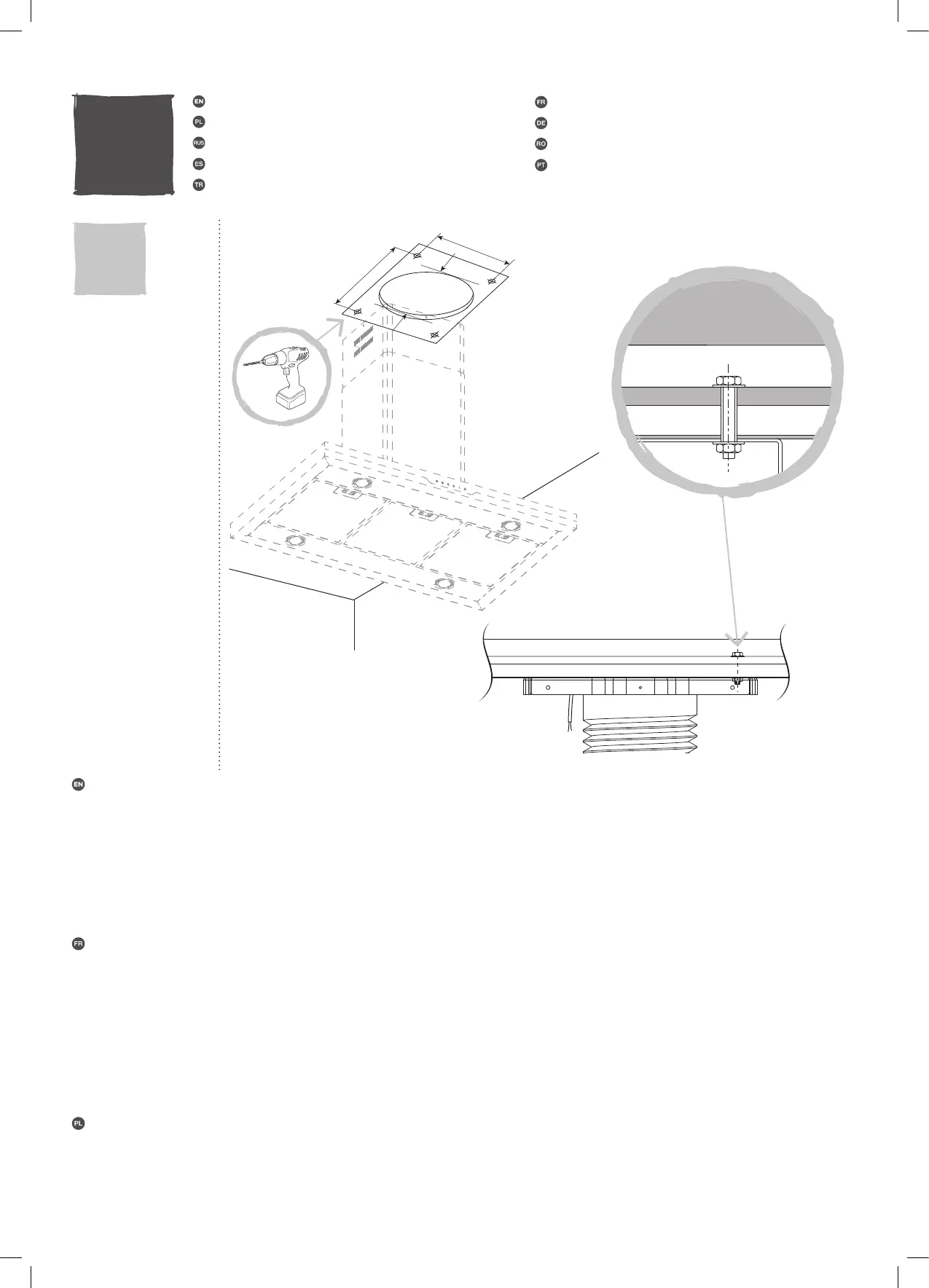

Mark and drill four holes 8 mm diameter through the plasterboard and ceiling joists according to
the dimensions shown on the diagram below. Secure the top plate to the ceiling joist using 4 x
suitable bolts, nuts and washers (not supplied). Suitable xings will be available from any reputable
hardware store.
Attention ! Cet appareil est lourd. Avant d’installer la hotte de la cuisinière, s’assurer que le
plafond est capable de supporter le poids de l’appareil. Il peut s’avérer nécessaire de renforcer le
plafond pour qu’il puisse supporter le poids. En cas de doute, contacter un ingénieur en structure
pour obtenir des conseils.
Marquer et percer quatre tours de 8 mm de diamètre à travers les plaques de plâtre et les solives
du plafond conformément aux dimensions indiquées dans le schéma ci-dessus. Fixer la plaque de
xation supérieure à la solive du plafond en utilisant 4 boulons, écrous et rondelles adéquats (non
fournis). Des xations adéquates seront disponibles dans tout magasin de bricolage renommé.
Uwaga! To urządzenie jest ciężkie. Przed montażem okapu kuchennego należy się upewnić,
czy sut wytrzyma ciężar urządzenia. Sut może wymagać wzmocnienia, aby wytrzymać ciężar
urządzenia. W razie wątpliwości należy skonsultować się z inżynierem budownictwa.
Zaznaczyć i wywiercić cztery otwory o średnicy 8 mm w płycie gipsowej i belkach sutu, zgodnie
z wymiarami podanymi na schemacie powyżej. Przymocuj górną płytę montażową do belek
Installation an einer Holz-/Hohldecke.
Instalação em teto de madeira/oco.
Installation sur un plafond en bois/faux plafond.
Instalarea pe un tavan din lemn / fals.
Instalación en un techo de madera/hueco.
Установка на деревянном/каркасном потолке.
Installing onto a timber / hollow ceiling.
Ahşap/boşluklu tavana montaj.
Montaż do sufitu wykonanego z betonu (litego).
