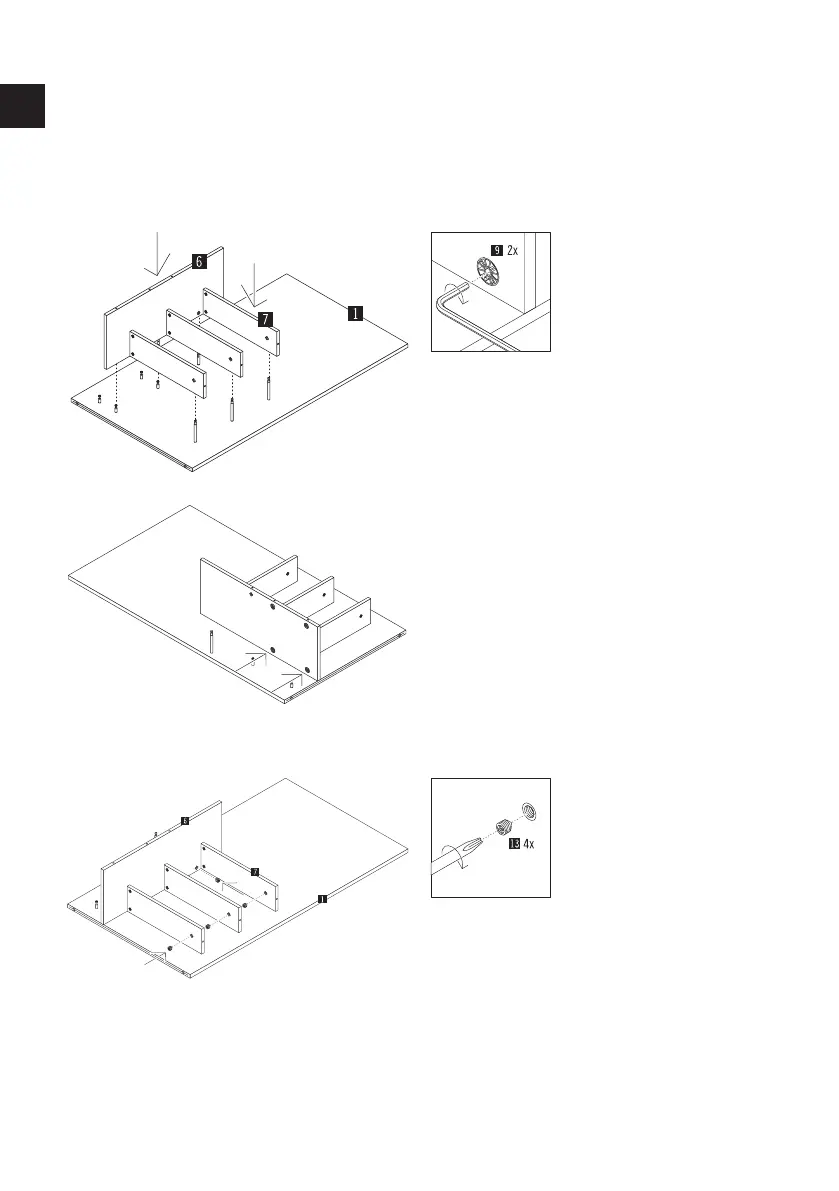

Montage der Chart 1220/1202
Regalbretter / Trennwand A
12
13
Stecken Sie mit 2 Personen die verbundenen
Regalbretter (Teile 6 und 7) auf die Bolzen
der Trennwand A (Teil 1) an die vorgesehene
Position. Ziehen Sie anschließend die beiden
Maxifix-Gehäuse (Teil 9) am Regalbrett (Teil 6)
mit Hilfe eines Inbus-Schlüssels fest.
Drücken Sie nacheinander die Regalbretter
(Teile 6 und 7) fest auf die Trennwand A
(Teil 1) und schrauben Sie gleichzeitig den Ver-
binder-Gewindestift (Teil 13) in das Verbinder-
gehäuse hinein und ziehen Sie den Gewinde-
stift fest. Insgesamt sind es 4 Gewindestifte.
