Montage der Chart 1220/1202
Trennwand A / Trennwand B
16
17

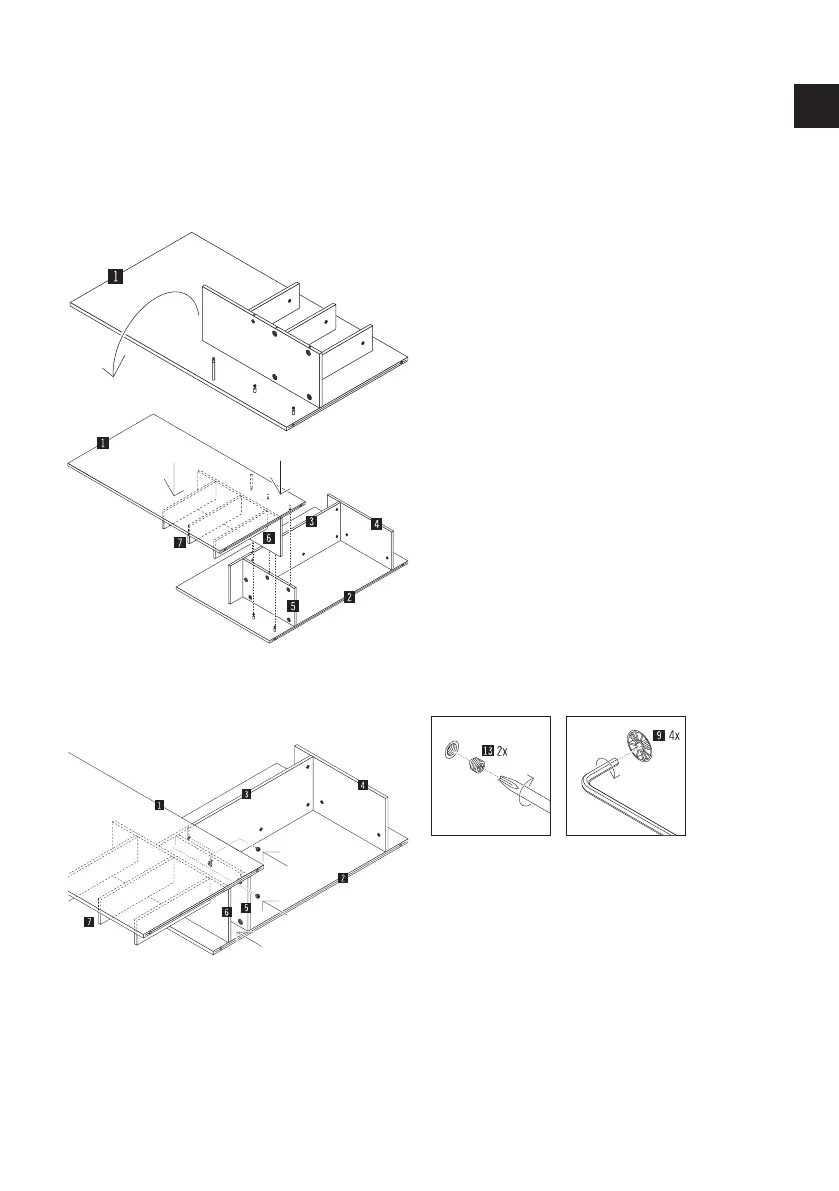

Wenden Sie mit 2 Perosnen die Trennwand A
(Teil 1) um 180° und heben Sie diese vorsich-
tig über die zusammengebaute Trennwand B
(Teil 2) und stecken die vormontierten Bolzen
vorsichtig in die dafür vorgesehenen Löcher.
Ziehen Sie jetzt die 4 Maxifix-Gehäuse (Teil 9)
mit Hilfe eines Inbus-Schlüssels fest. Schrau-
ben Sie mit leichtem Druck von oben auf die
Trennwand A (Teil 1) die beiden Verbinder-Ge-
windestifte (Teil 13) in die Verbindergehäuse
hinein und ziehen Sie die Gewindestifte fest.
Die Chart Trennwand ist jetzt fertig montiert.
Stellen Sie diese mit 2 Personen auf, vertragen
Sie sie an die definierte Stelle im Raum und
richten Sie sie mit Hilfe der 4 Nivelliergleiter
zum Boden aus.
