D

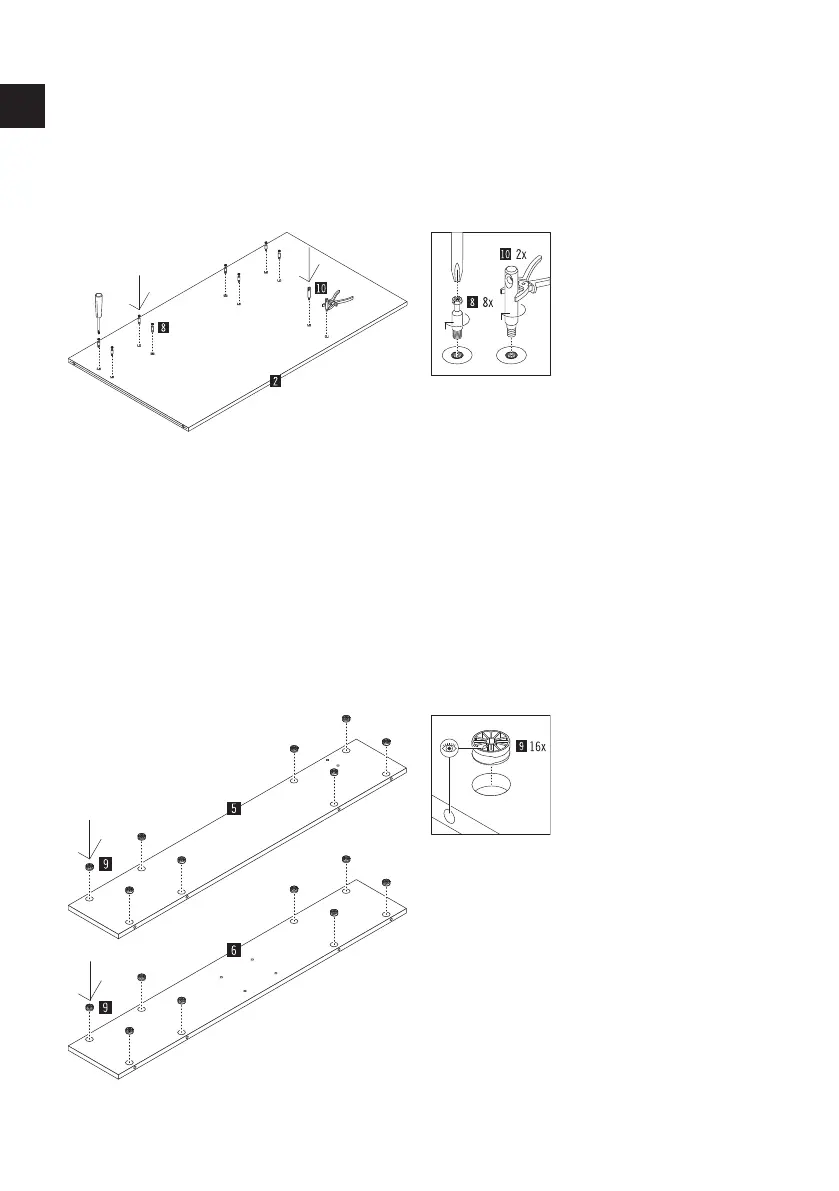

Montage der Chart 1230/1203
Trennwand B / Regalbretter
Legen Sie als nächstes die Trennwand B
(Teil 2) mit den eingeschnittenen Löchern nach
oben auf einen sauberen Boden.
Schrauben Sie die 2 Verbinderbolzen (Teil 10)
mit einer Zange in die dafür vorgesehenen
Gewindemuffen fest. WICHTIG: Achten Sie
darauf, dass das Loch im Verbinderbolzen
hier nach oben und unten zeigt!
Schrauben Sie nun die 8 Maxifix-Bolzen (Teil 8)
mit einem Kreuzschlitzschraubendreher in den
dafür vorgesehenen Gewindemuffen fest.
Stecken Sie nun die 16 Maxifix-Gehäuse
(Teil 9) in die dafür vorgesehenen Bohrungen
in den Regalbrettern (Teil 5 + 6). Achten Sie
dabei darauf, dass der Pfeil auf dem Gehäuse
immer zum Loch in der Schmalfläche zeigt.
