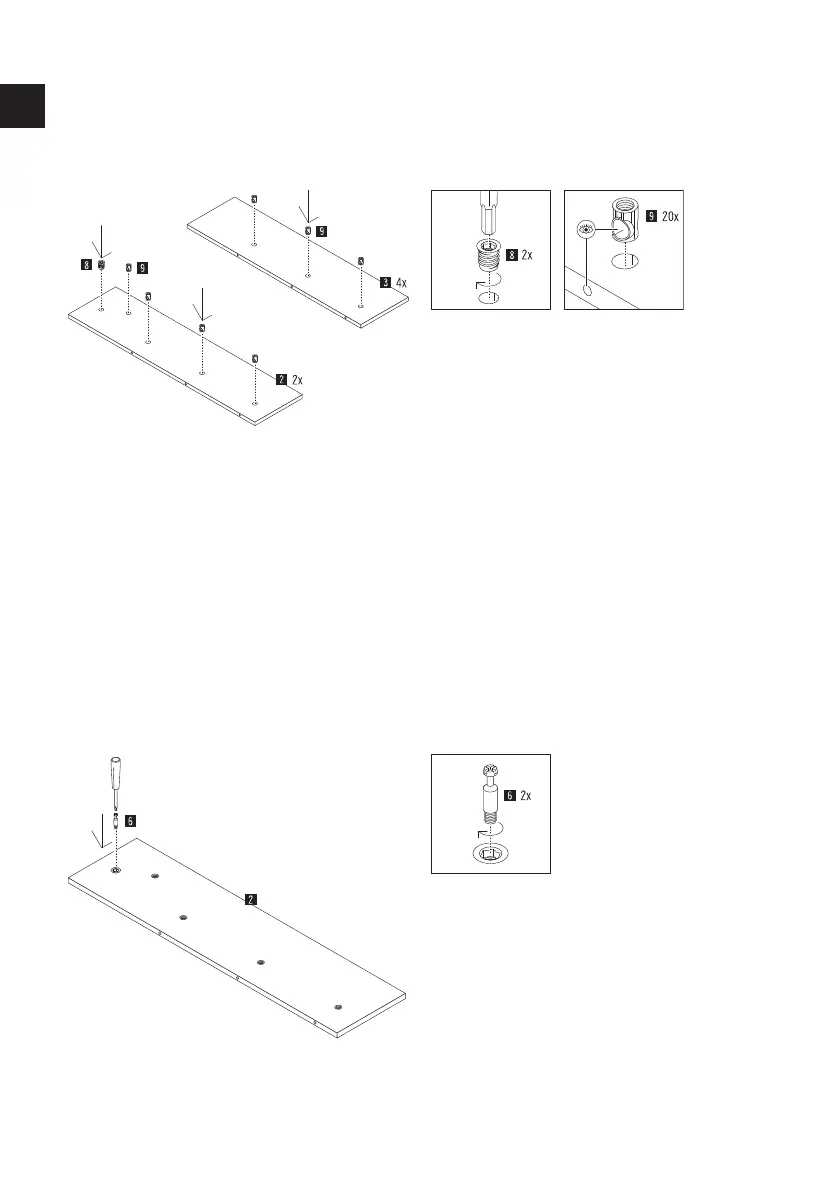

Montage der Chart 1240/1204
Regalbretter
Schrauben Sie die Rampamuffe (Teil 8) in
die dafür vorgesehene Bohrung im Regalbrett
(Teil 2) mit Hilfe eines Akku-Schraubers mit
einem Inbus-Einsatz vorsichtig gerade hinein.
Setzen Sie 4 Verbindergehäuse (Teil 9) in die
dafür vorgesehenen Bohrungen des Regalbretts
(Teil 2) und 3 Verbindergehäuse (Teil 9) in die
dafür vorgesehenen Bohrungen der 2 Regal-
bretter (Teil 3) ein. Achten Sie darauf, dass die
seitlichen Löcher in den Gehäusen in Richtung
der seitlichen Bohrungen stehen.
TIPP: Prüfen Sie die richtige Position mit Hilfe
eines Regalbolzens, indem Sie diesen zur
Probe einmal in die seitliche Bohrung hinein-
stecken und anschließend wieder heraus-
ziehen.
Montieren Sie in das Regalbrett (Teil 2) einen
Maxifix-Bolzen (Teil 6) mit einem Kreuzschlitz-
schraubendreher in die dafür vorgesehene
Rampamuffe (Teil 10).
