Cor Chart Series - Page 7

8
D
2x

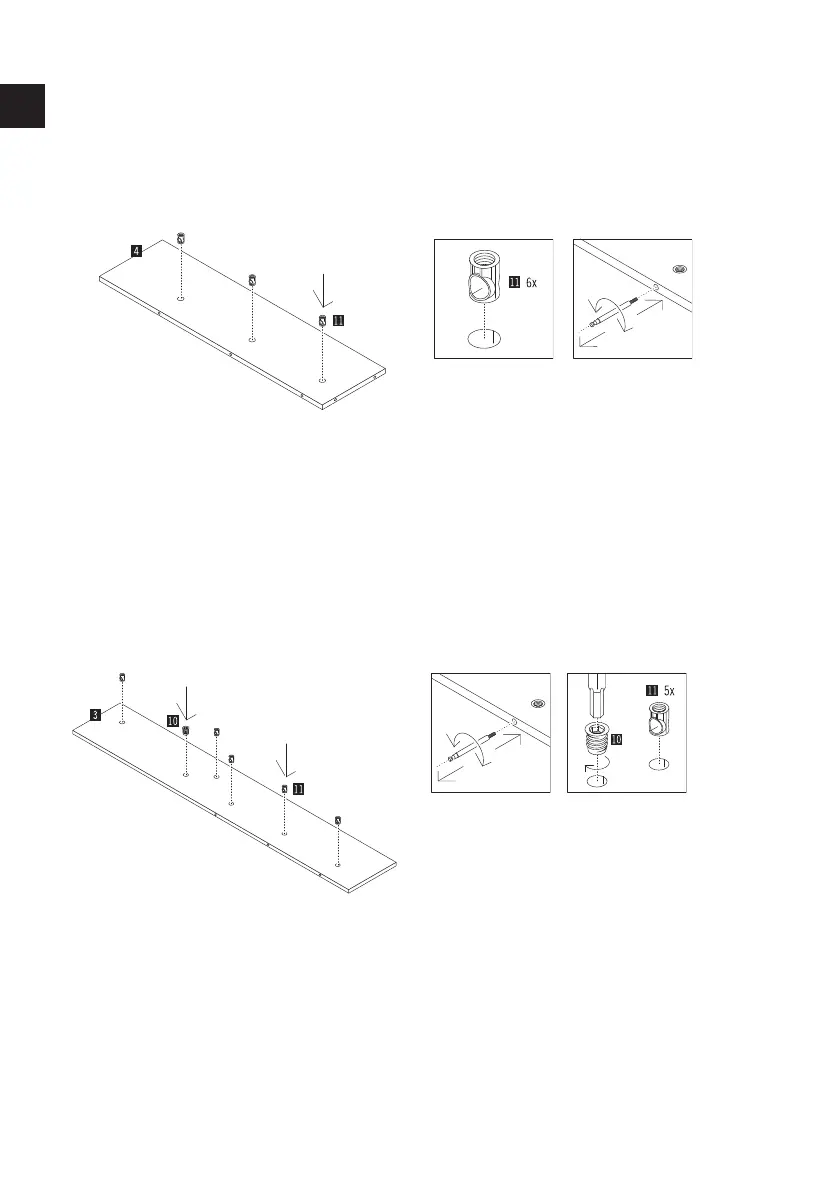

Setzen Sie die insgesamt 6 Verbindergehäuse
(Teil 11) in die dafür vorgesehenen Bohrungen
in den 2 Regalbrettern (Teil 4) ein. Achten Sie
darauf, dass die seitlichen Löcher in den Ge-
häusen in Richtung der seitlichen Bohrungen
stehen.
TIPP: Prüfen Sie die richtige Position mit Hilfe
eines Regalbolzens, indem Sie diesen zur Pro-
be einmal in die seitliche Bohrung hineinste-
cken und anschließend wieder herausziehen.
Montage der Chart 1210/1201
Regalbretter
4
5
Schrauben Sie die Rampamuffe (Teil 10) in die
dafür vorgesehene Bohrung im Regalbrett (Teil
3) mit Hilfe eines Akku-Schraubers mit einem
Inbus-Einsatz vorsichtig gerade hinein.
Setzen Sie weiter die 5 Verbindergehäuse
(Teil 11) in die dafür vorgesehenen Bohrun-
gen ein. Achten Sie darauf, dass die seitlichen
Löcher in den Gehäusen in Richtung der seit-
lichen Bohrungen stehen.
TIPP: Prüfen Sie die richtige Position mit Hilfe
eines Regalbolzens, indem Sie diesen zur Pro-
be einmal in die seitliche Bohrung hineinste-
cken und anschließend wieder herausziehen.
1x
