Corally KAGAMA - Shock Absorber

11
OPTION
APPLY
SILICONE OIL
C-00180-768 Shock Piston
Shock Piston - 6 Holes
Shock Piston - 8 Holes
Set content (8PCS)
C-00180-133
C-00180-189
C-00180-768
C-00180-190
C-00180-192
C-00180-136
C-00180-138
C-00180-029
C-00180-770
C-00180-149
C-00180-078
C-00180-188
C-00180-188
C-00180-191
C-00180-166
(Front - Avant - Vorne - Voor)
C-00180-137
(Front - Avant - Vorne - Voor)
- Appliquez de l’huile silicone
- Silikonöl auftragen
- Breng siliconenolie aan
C-00180-291 (Front - Avant - Vorne - Voor) - HARD
C-00180-164
(Rear - Arrière - Ninten - Achter)
C-00180-134
(Rear - Arrière - Ninten - Achter)
C-00180-288 (Rear - Arrière - Ninten - Achter) - HARD
C-31001-25
• Do not overtighten the Shock Cap to prevent deformation of the silicone Shock Bladder.
• Ne serrez pas trop le capuchon de l’amortisseur pour éviter la déformation de la membrane en silicone.
• Ziehen Sie die Dämpferabdeckung nicht zu fest an, um eine Verformung der Silikonmembran zu vermeiden.
• Draai de schokkap niet te strak aan om vervorming van het siliconenmembraan te voorkomen.

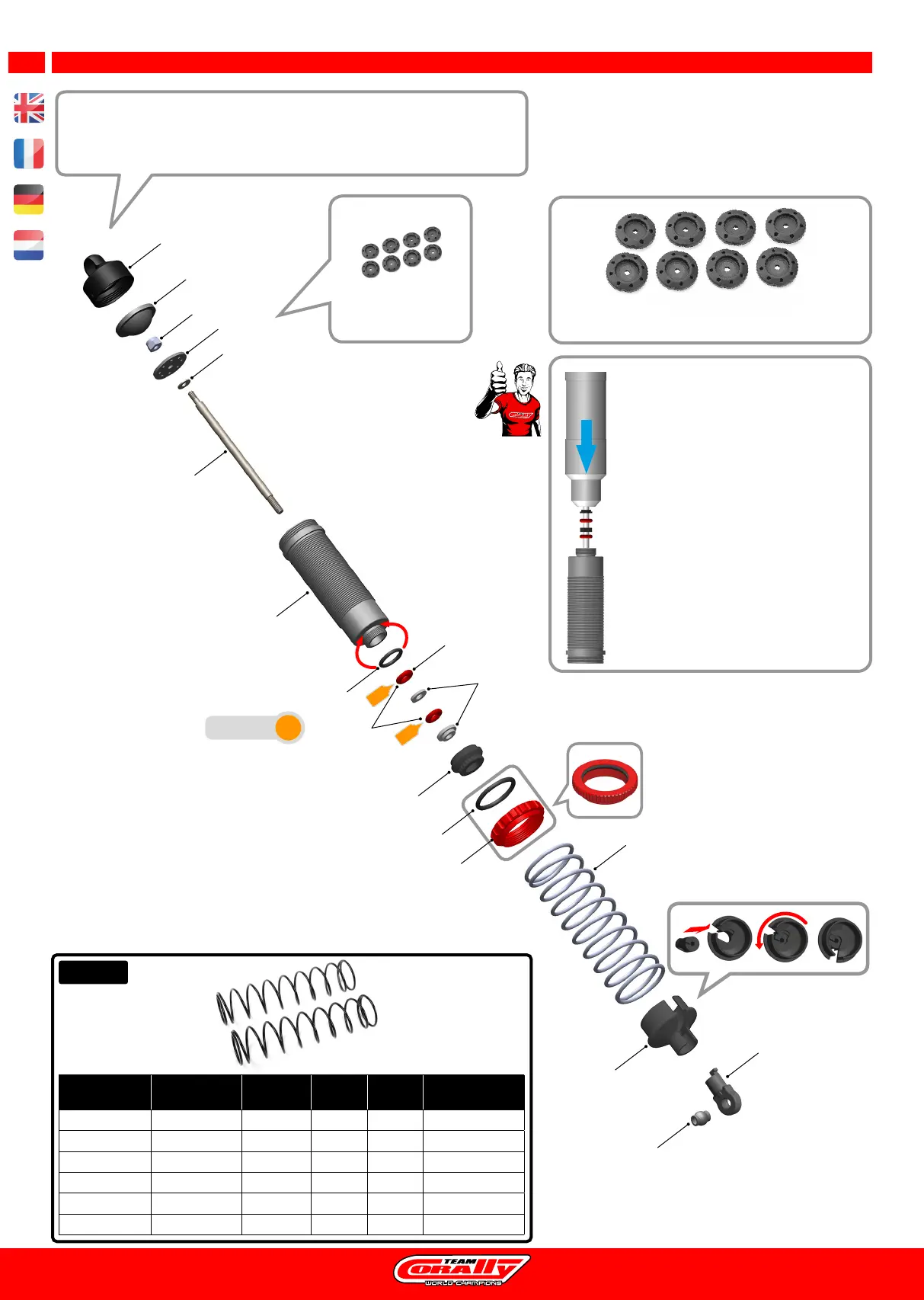

SHOCK ABSORBER - AMORTISSEUR - STOSSDÄMPFER - SCHOKDEMPER
C-00180-768 Shock Piston (8pcs)
Shock Piston - 6 Holes 1.4
Shock Piston - 8 Holes 1.2 (Factory installed)
- Place all small parts on a screwdriver
(Ø3mm) and push them into the shock body.
All parts will be properly aligned.
- Placez toutes les petites pièces sur un tournevis
(Ø3mm) et poussez-les dans le corps de l’amor-
tisseur. Toutes les pièces seront correctement
alignées.
- Setzen Sie alle Kleinteile auf einen Schraubendre
-
her (Ø3mm) und drücken Sie sie in den Dämpfer-
körper. Alle Teile werden richtig ausgerichtet.
- Plaats alle kleine onderdelen op een schroeven
-
draaier (Ø3mm) en duw ze in de behuizing van de
schokdemper. Alle onderdelen zullen goed uitgelijnd
zijn.
REF TYPE
POSI-
TION
THICK-
NESS
LENGTH
C-00180-289 Shock Spring SOFT FRONT 1.4mm L: 84-86mm
C-00180-290 Shock Spring MEDIUM FRONT 1.6mm L: 84-86mm
C-00180-291 Shock Spring HARD FRONT 1.8mm L: 84-86mm
C-00180-286 Shock Spring SOFT REAR 1.4mm L: 95-97mm
C-00180-287 Shock Spring MEDIUM REAR 1.6mm L: 95-97mm
C-00180-288 Shock Spring HARD REAR 1.8mm L: 95-97mm
