INSTALAÇÃO
1. Dado que o aparelho está a ser constantemente atualizado, o aparelho atual
prevalece no caso de a imagem ser diferente do mesmo.
2. A espessura da placa do armário é de 20 mm.
3. Se a tomada de alimentação for instalada na parte de trás do aparelho. A
profundidade da abertura do armário deve ser aumentada de um mínimo de 590
mm para 620 mm.
4. As dimensões nas figuras são em mm.

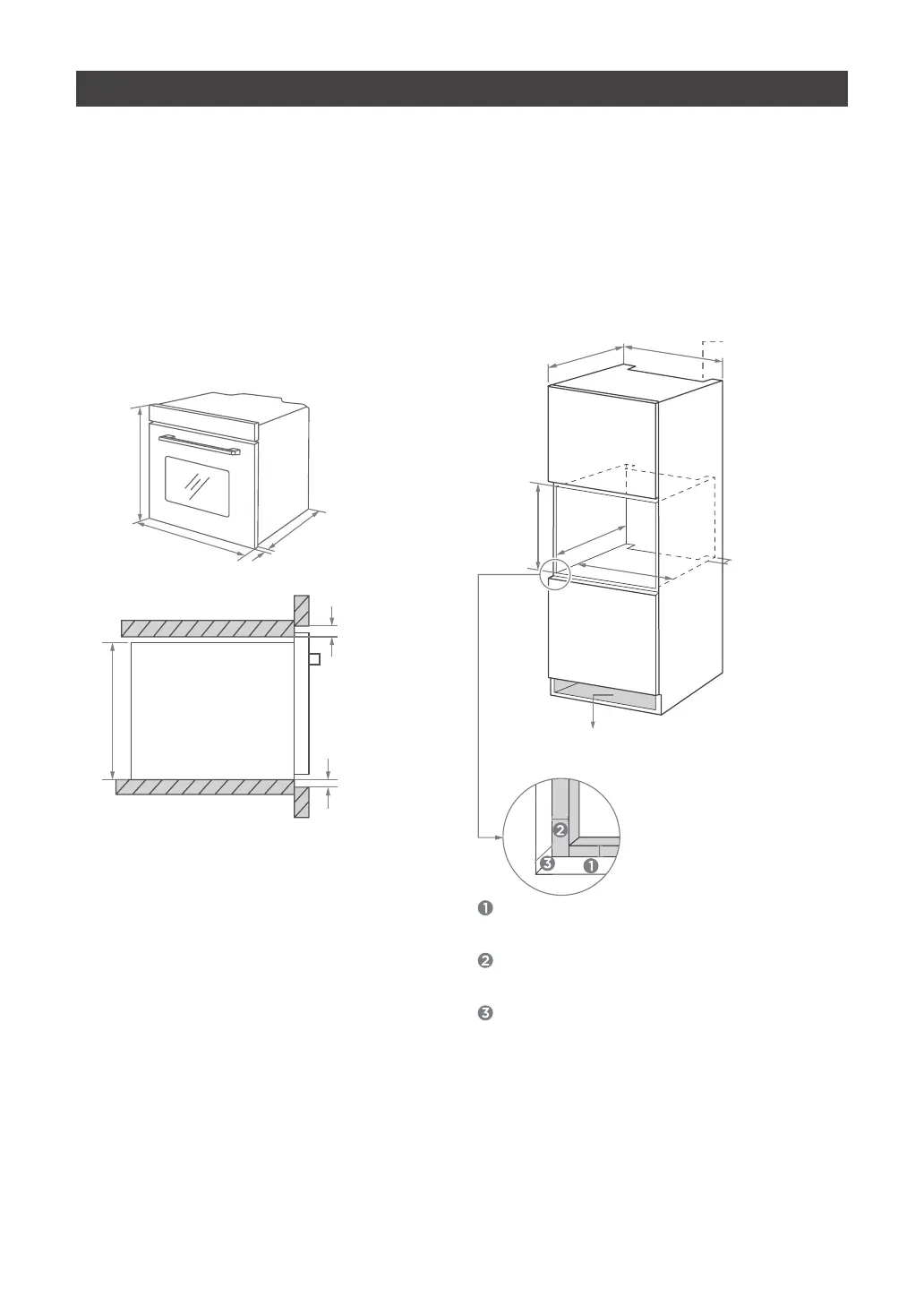

Esquema do armário (Armário encastrado)
+
8
560
590
5
595
555
≥
6
≥5
Aparelho original
Saídas
de ar
Min. 50
Min. 590
Min. 570*
Zona inferior mínima de ventilação: 250 mm
2
Reservar 5 mm para o painel da porta
respetivamente na parte superior e na parte
inferior.
Reservar 20 mm para o painel da porta
respetivamente no lado esquerdo e no lado
direito.
Reservar 20 mm para o painel da porta em
espessura.
