CORBERO CCHM603X - Page 27

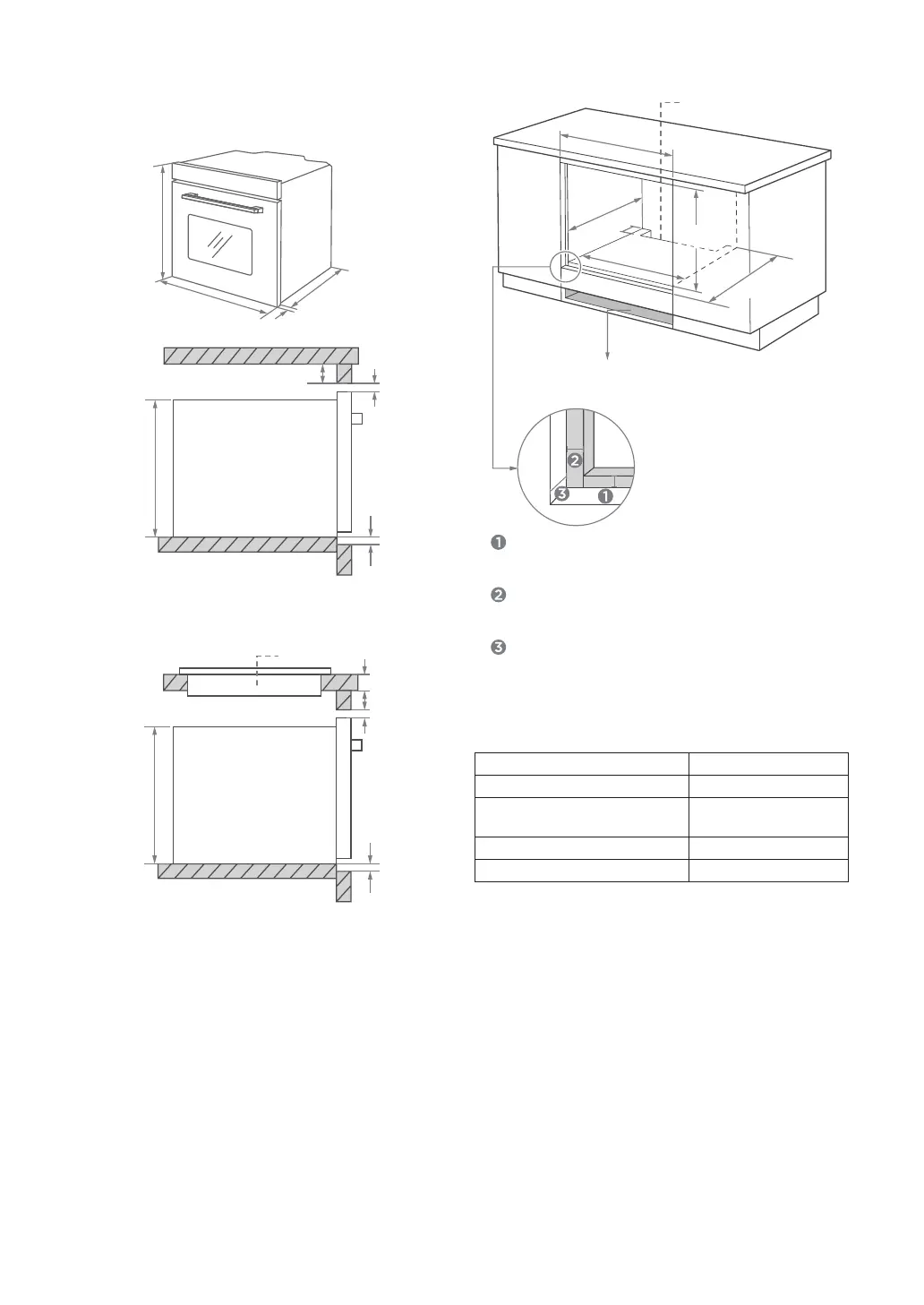

Esquema do armário (Móvel)
≥5
35
57
6
≥
5
Aparelho original
Sem placa
≥5
35
A
57
6
≥
5
Aparelho original
Placa.
Com placa
600
600
+2
+8
560
5
20
20
Saídas de ar
Min. 570*
Min. 50
Min. 590
Zona inferior mínima de ventilação: 250 mm
2
Reservar 5 mm para o painel da porta
respetivamente na parte superior e na parte
inferior.
Reservar 20 mm para o painel da porta
respetivamente no lado esquerdo e no lado
direito.
Reservar 20 mm para o painel da porta em
espessura.
Se o aparelho for instalado por baixo da placa, a
espessura mínima da bancada A é mostrada abaixo:
Tipo de placa bancada A
Placa de indução 37 mm
Placa de indução de
superfície integral
47 mm
Placa a gás 30 mm
Placa elétrica 27 mm
PT-6
595
595
20
555
