18
SECTION 03
AVERTISSEMENT : Il est essentiel que l’appareil soit fixé au niveau de CES TROIS POINTS, le
non-respect de cette règle entraine la responsabilité de la personne ayant fixé l’appareil
et peut avoir pour conséquence la chute de l’appareil. Les dommages causés par le
non-respect de cette règle ne sauraient être couverts par la garantie.
CORBY EXECUTIVE/EXECUTIVE + Matériel : 2 x longues chevilles, 2 x longues vis,
1 petite cheville, 1 petite vis, 1 rondelle,
1 support métallique.
NOTE : Les vis et les chevilles fournies sont adaptées à la majeure partie des murs solides.

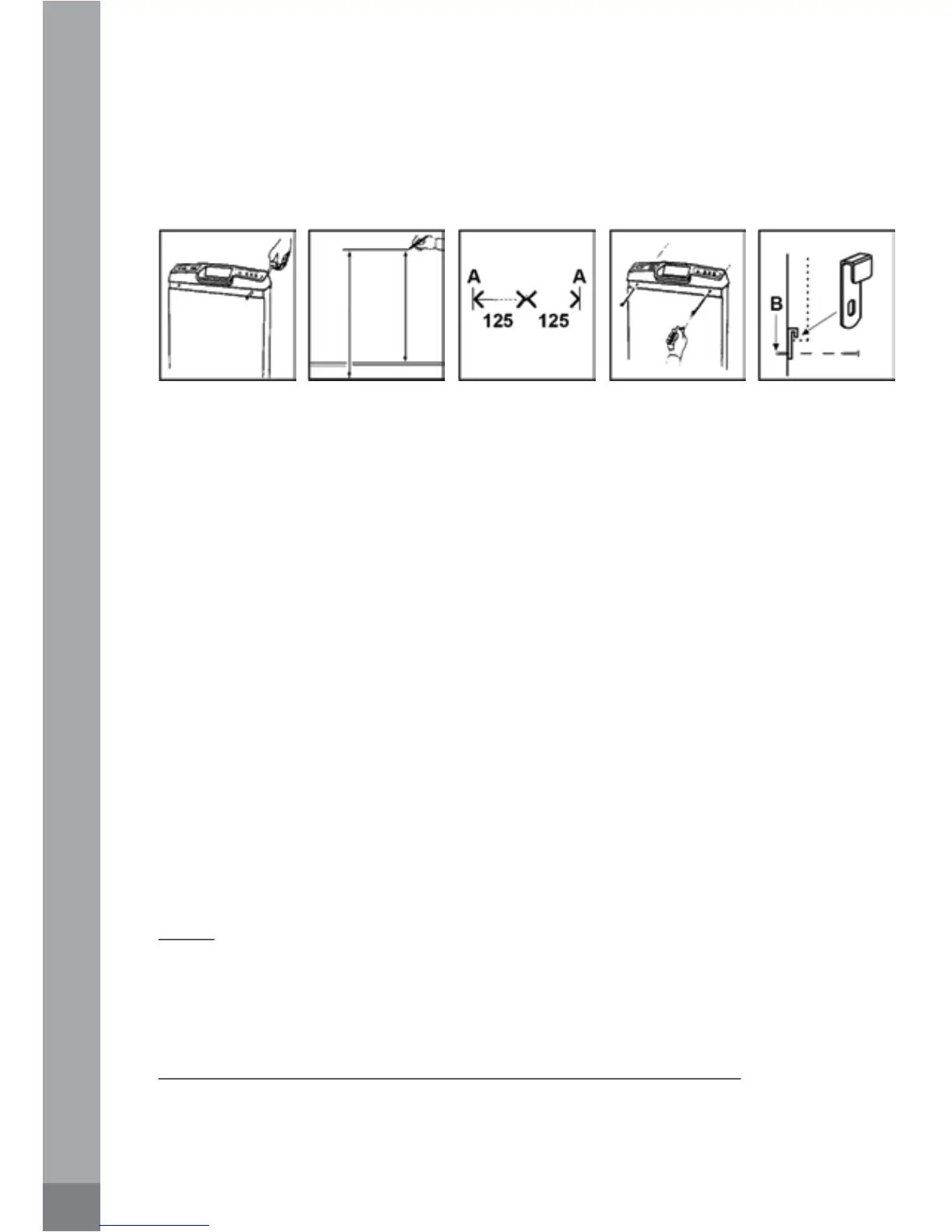

• Retirez le cache à l’aide d’un tournevis (Illustration 1).
• Mesurez un point 940mm au-dessus de la plainte ou au minimum 1092mm au-dessus
du sol et tracez une ligne horizontale (Illustration 2).
• Marquez le centre de l’appareil sur la ligne.
• Marquez 2 points à 125mm de chaque côté du point central (Point A sur l’illustration 3).
• Percez 2 trous adaptés aux longues chevilles fournies.
• S Sécurisez l’appareil avec les 2 longues vis (Illustration 4) NE PAS serrer les vis.
• Au dos de l’appareil, fixez le support métallique dans l’encoche prévue à cet effet au
bas de l’appareil (Illustration 5) et marquez le point B.
• Retirez l’appareil du mur et percez un trou adapté à la petite vis de maintien du
point B.
• Insérez la petite cheville dans le trou.
• Accrochez l’appareil au mur et fixez-le à l’aide des 2 longues vis (Illustration 4),
NE PAS serrer les vis.
• Fixez l’appareil à l’aide de la petite vis du point B (Illustration 5).
• TResserrez les 2 longues vis (Illustration 4).
AVERTISSEMENT : Il est essentiel que l’appareil soit fixé au niveau de CES TROIS POINTS, le
non-respect de cette règle entraine la responsabilité de la personne ayant fixé l’appareil
et peut avoir pour conséquence la chute de l’appareil. Les dommages causés par le
non-respect de cette règle ne sauraient être couverts par la garantie.
BRANCHEMENT
Les produits avec double isolation ne doivent jamais être reliés à une prise terre cela peut
affecter la sécurité du produit.
Europe
IMPORANT Si vous remplacez la prise cela doit être effectué en respectant le code
couleur suivant:
MARRON - PHASE (L)
BLEU - NEUTRE (N)
Ce produit doit être connecté avec un câble ayant deux fils électriques.
Grande-Bretagne, Irlande, l’Île de Man et les Îles du canal de la Manche
L’appareil doit être équipé d’une prise 3 fiches BS 1363A 13 amp avec un fusible approu-
vé 3 amp BS 1362 ASTA. Si une autre prise ou un autre branchement est utilisé un fusible 5
amp doit être dans l’adaptateur ou dans le panneau électrique. Utiliser un autre fusible
invalide la garantie. SI vous enlevez la prise, les fils seront dénudés et le courant passera à
travers les fils, veuillez couper les fils courts afin d’assurer que les fils ne puissent plus être
insérés dans une prise.
1 2 3 4 5
