Corsair AX850 User Manual

15 16
AX SERIES
™
AX SERIES
™
AX850

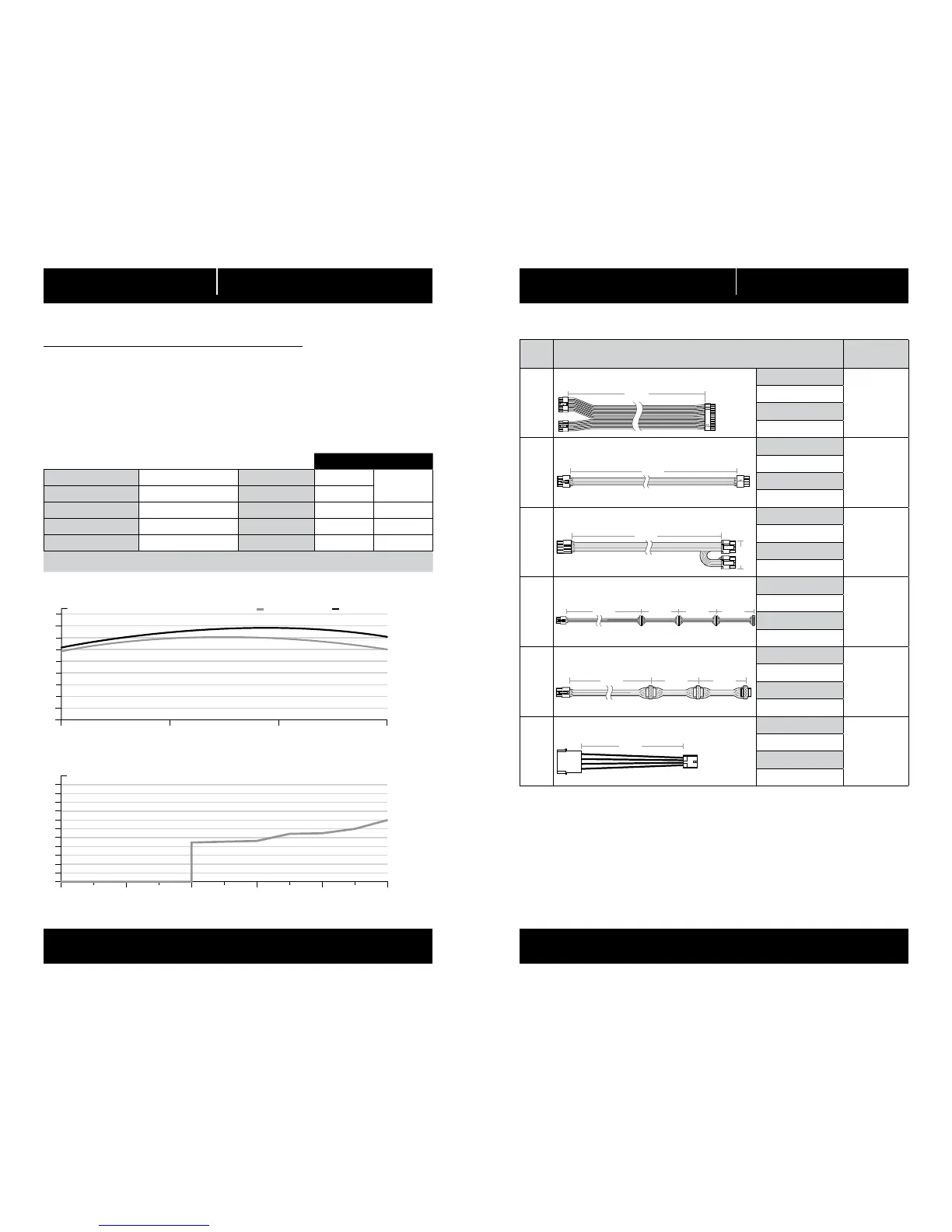

Liste des câbles C.C. CORSAIR AX850
Cotes: 150mm (L) x 86mm (H) x 170mm (P)
Contenu de l’emballage
• Unité d’alimentation CORSAIR AX Series
• Cordon d’alimentation C.A.
• Jeu de câbles modulaire C.C.
• Sac de stockage des câbles modulaires C.C.
• Attaches de câble
• Badge de boîtier CORSAIR
• Manuel de l’utilisateur
Charge maxi Sortie maxi
Modèle RPS0113 +3.3V 20A
100W
Référence pièce CP-9020151 +5V 20A
Entrée CA nominale 100-240V +12V 70A 840W
Courant en entrée 11A–5.5A -12V 0.3A 3.6W
Fréquence 50–60Hz +5Vsb 3A 15W
Puissance totale: 850W
Tableau de puissance de l’alimentation CORSAIR AX850
22
20
18
16
14
12
10
8
6
4
2
0
0 850170 340 510 680
98
96
94
92
90
88
86
84
82
80
10010
5020
Ecacité de l’alimentation CORSAIR AX850
22
20
18
16
14
12
10
8
6
4
2
0
0 850170 340 510 680
98
96
94
92
90
88
86
84
82
80
10010
5020
Courbe de bruit du ventilateur de l’alimentation CORSAIR AX850
% D’EFFICACITÉ
SYSTEM LOAD
Bruit du ventilateur (db)
Puissance en sortie - Watts
Qté Description
Longueur
totale
1
Câble ATX 24 broches (20+4)
Connecteurs par câble
610mm
(± 10mm)
1
Total des connecteurs
1
2
Câble EPS/ATX12V 8 broches (4+4)
Connecteurs par câble
650mm
(± 10mm)
1
Total des connecteurs
2
3
Câble PCIe 8 broches (6+2)
Connecteurs par câble
775mm
(± 10mm)
2
Total des connecteurs
6
2
Câble SATA (4 SATA)
Connecteurs par câble
800mm
(± 10mm)
4
Total des connecteurs
8
2
Câble périphérique (4 broches)
Connecteurs par câble
750mm
(± 10mm)
3
Total des connecteurs
6
1
Adaptateur lecteur de disquettes (4 broches)
Connecteurs par câble
101mm
(± 5mm)
1
Total des connecteurs
1
650mm
650mm
610mm
610mm
600mm
150mm
675mm
100mm
450mm 100mm 100mm
100mm 100mm550mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
entrée 115 V CA
input 230Vac
101mm

Corsair AX850 Specifications

General

Total power	850 W
Power factor	0.99
AC input voltage	90 - 264 V
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Maximum input current (@110V)	+12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
Product color	Black
Cabling type	Fully-Modular
EPS power connector (8-pin)	Yes
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (8-pin)	4
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Gold
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
