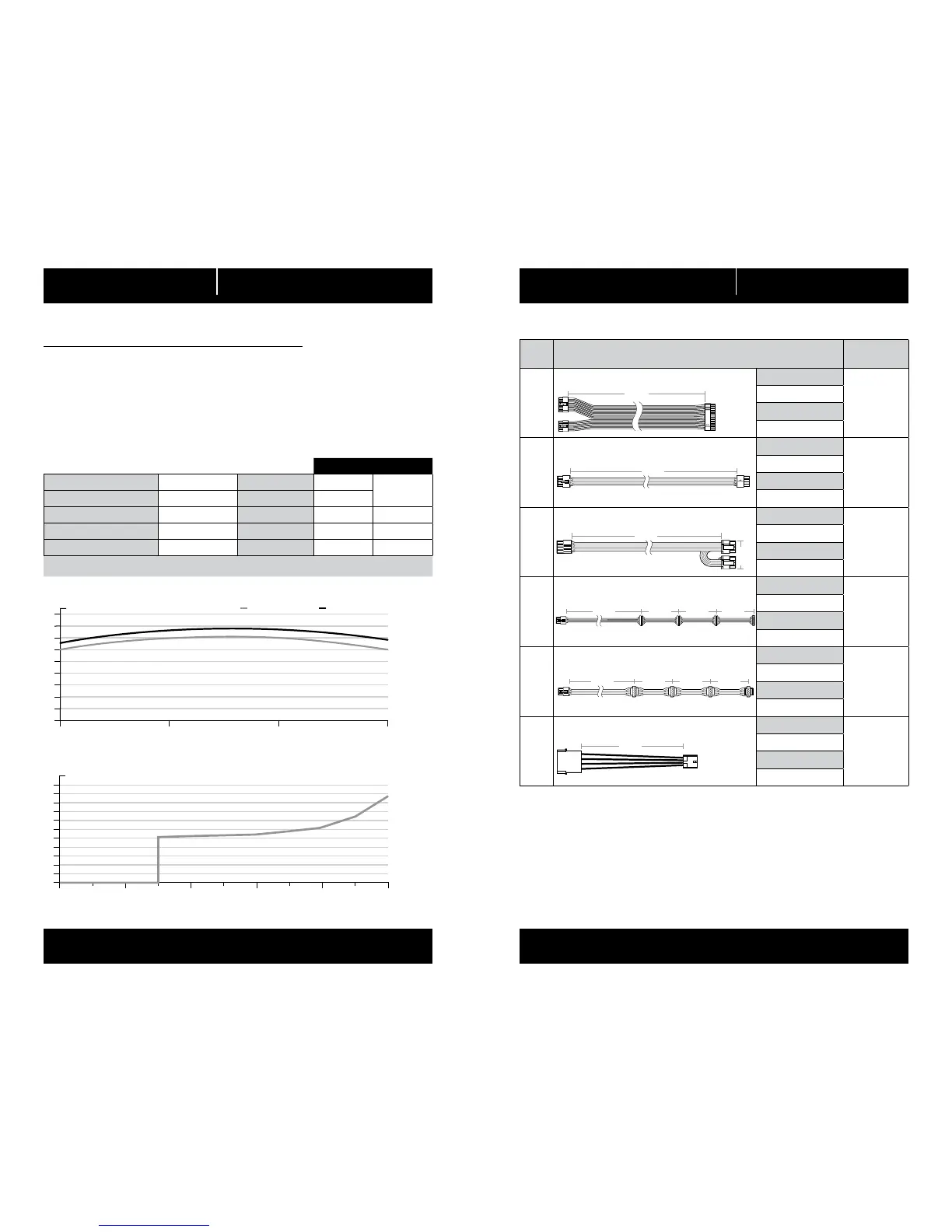

Corsair AX850 User Manual

43 44
AX SERIES
™
AX SERIES
™
Carga máxima Salida máxima
Modelo RPS0114 +3.3V 25A
125W
Nº de pieza CP-9020152 +5V 25A
Potencia nominal de CA 100-240V +12V 83A 996W
Corriente de entrada 13A-6.5A -12V 0.3A 3.6W
Frecuencia 50–60Hz +5Vsb 3A 15W
Potencia total: 1000W
Listado de cables CC de CORSAIR AX1000
AX1000
Dimensiones: 150mm (ancho) x 86mm (alto) x 170mm (largo)
Contenido del paquete
• Unidad de alimentación CORSAIR AX Series
• Cable de alimentación de CA
• Juego de cables modulares CC
• Bolsa de almacenamiento para
cables modulares CC
• Bridas
• Identificador CORSAIR para el chasis
• Manual de usuario
Tabla de alimentación de CORSAIR AX1000
entrada 115 VCA entrada 230 VCA
22
20
18
16
14
12
10
8
6
4
2
0
0 1000200 400 600 800
98
96
94
92
90
88
86
84
82
80
10010
5020
Eficiencia de la fuente de alimentación CORSAIR AX1000
22
20
18
16
14
12
10
8
6
4
2
0
0 1000200 400 600 800
98
96
94
92
90
88
86
84
82
80
10010
5020
Curva de ruido del ventilador de la fuente de alimentación CORSAIR AX1000
% EFICIENCIA
CARGA DEL SISTEMA
Ruido del ventilador (db)
Potencia de salida - Vatios
Ctd. Descripción
Longitud
total
1
Cable ATX de 24 pines (20+4)
Conectores por cable
610mm
(± 10mm)
1
Conectores totales
1
2
Cable EPS/ATX12V de 8 pines (4+4)
Conectores por cable
650mm
(± 10mm)
1
Conectores totales
2
4
Cable PCIe 8 pines (6+2)
Conectores por cable
775mm
(± 10mm)
2
Conectores totales
8
4
Cable SATA (4 SATA)
Conectores por cable
800mm
(± 10mm)
4
Conectores totales
16
2
Cable periférico (4 pines)
Conectores por cable
750mm
(± 10mm)
4
Conectores totales
8
1
Adaptador de disquete (4 pines)
Conectores por cable
101mm
(± 5mm)
1
Conectores totales
1
450mm 100mm 100mm 100mm
450mm 100mm 100mm 100mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
650mm
650mm
610mm
610mm
600mm
150mm
675mm
100mm
101mm

Corsair AX850 Specifications

General

Total power	850 W
Power factor	0.99
AC input voltage	90 - 264 V
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Maximum input current (@110V)	+12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
Product color	Black
Cabling type	Fully-Modular
EPS power connector (8-pin)	Yes
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (8-pin)	4
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Gold
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
