INHALTSVERZEICHNIS
SICHERHEIT UND SCHUTZ
EINFÜHRUNG
Wir gratulieren zum Kauf Ihres neuen ATX-Netzteils der CORSAIRCX-M Series!
Die halbmodularen Netzteile der CORSAIR CX-M Series versorgen Ihr System mit effizienter Leistung gemäß
80 PLUS Bronze-Zertifizierung.
Achten Sie bitte darauf, nur die Schrauben, Kabel und andere Hardware zu verwenden, die in der Verpackung
enthalten sind. Die Verwendung von Hardware von Drittanbietern kann zu Schäden an Ihrem Netzteil oder
System und enthaltenen Komponenten führen.
> Überspannungsschutz (Over-Voltage Protection, OVP)
Für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den
ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils
festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus.
> Überstromschutz (Over-Current Protection, OCP)
Überstromschutz ist für 3,3-V-, 5-V- und 12-V-Schienen vorhanden. Der OCP stellt sicher, dass der Ausgang
der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.
> Überhitzungsschutz (Over-Temperature Protection, OTP)
Der OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert
überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.
> Kurzschlussschutz (Short-Circuit Protection, SCP)
Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1Ohm liegt. Der SCP garantiert u.a., dass sich
das Netzteil abschaltet, wenn die 3,3-V-, 5-V- und 12-V-Schienen an einer anderen Schiene einen Kurzschluss
oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PC im
Falle eines Kurzschlusses.

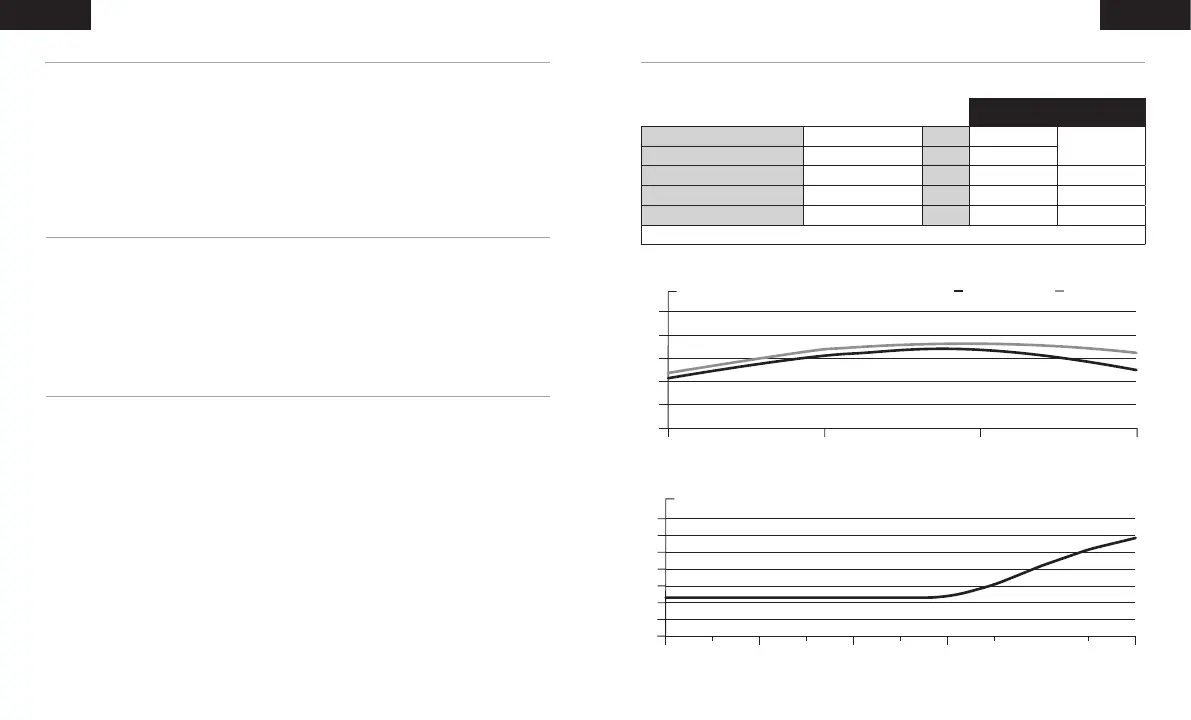

CORSAIR CX450M – LÜFTERGERÄUSCHKURVE DES NETZTEILS
GERÄUSCHENTWICKLUNG DES LÜFTERS (dB)
AUSGANGSLEISTUNG (W)
CX450M – IM LIEFERUMFANG ENTHALTENE HARDWARE UND SPEZIFIKATIONEN
Dimensions: 140mm(L) x 150mm(B) x 86mm (H)
Lieferumfang: Netzteil, AC-Kabel, DC-Kabel, Kabelbinder, Befestigungsschrauben, Sicherheitsblatt
CORSAIR CX450M – LEISTUNGSTABELLE
SPITZENLAST
MAX. AUSGANG-
SLEISTUNG
MODELL RPS0136 +3.3V 20A
110W
TEILENR. CP-9020219/75-004122 +5V 20A
AC-EINGANGSNENNSPANNUNG 100V a.c. – 240V a.c. +12V 37.4A 448.8W
EINGANGSSTROM 10A – 5A -12V 0.3A 3.6W
FREQUENZ 47Hz – 63Hz +5Vsb 3A 15W
GESAMTLEISTUNG: 450W
CORSAIR CX450M – WIRKUNGSGRAD DES NETZTEILS
Eingang 115V a.c. Eingang 230V a.c.
WIRKUNGSGRAD (%)
SYSTEMLAST (%)
CX450M ...................................................................................................................................................................16
CX550M ...................................................................................................................................................................17
CX650M ...................................................................................................................................................................18
CX750M ...................................................................................................................................................................19
Installation ...............................................................................................................................................................21
DEUTSCH DEUTSCH

Corsair CX-M Series Specifications
