OBSAH
BEZPEČNOST AOCHRANA
ÚVOD
Blahopřejeme vám kzakoupení vašeho nového napájecího zdroje řady CORSAIR CX-M
určeného pro počítačové skříně formátu ATX!
Napájecí zdroje řady CORSAIR CX-M jsou částečně modulární apropůjčí vašemu systému energetickou
účinnost třídy 80 PLUS Bronze.
Používejte pouze šrouby, kabely adalší příslušenství obsažené vbalení. Při použití příslušenství třetích stran
může dojít kpoškození vašeho napájecího zdroje nebo systému ajejich komponent.
> Přepěťová ochrana (Over-Voltage Protection, OVP)
Specifikace standardu ATX vyžadují přepěťovou ochranu pro výstupy 12V, 5V a3,3V DC. Pokud napětí na
stejnosměrných výstupech překročí hodnotu stanovenou výrobcem napájecího zdroje, OVP napájecí
zdroj vypne.
> Nadproudová ochrana (Over-Current Protection, OCP)
OCP je nainstalována na větvích pro napětí 3,3V, 5V a12V. Stará se oto, aby na výstupu stejnosměrných
napájecích větví byl proud vrozmezí bezpečných provozních limitů.
> Ochrana proti přehřátí (Over-Temperature Protection, OTP)
OTP zajistí, že se napájecí zdroj při dosažení stanovené interní teploty vypne. K této situaci dochází zejména
vdůsledku interního proudového přetížení nebo selhání ventilátoru.
> Ochrana proti zkratu (Short-Circuit Protection, SCP)
Zkrat je definován jako libovolná impedance na výstupu menší než 0,1ohmu. SCP plní několik funkcí.
Nejdůležitější znich spočívá vtom, že pokud dojde ke zkratu 3,3V, 5V nebo 12V větve na jinou větev nebo na
zem, napájecí zdroj se vypne. SCP se také stará oto, aby vpřípadě zkratu nedošlo kpoškození samotného
napájecího zdroje nebo ostatních komponent počítače.

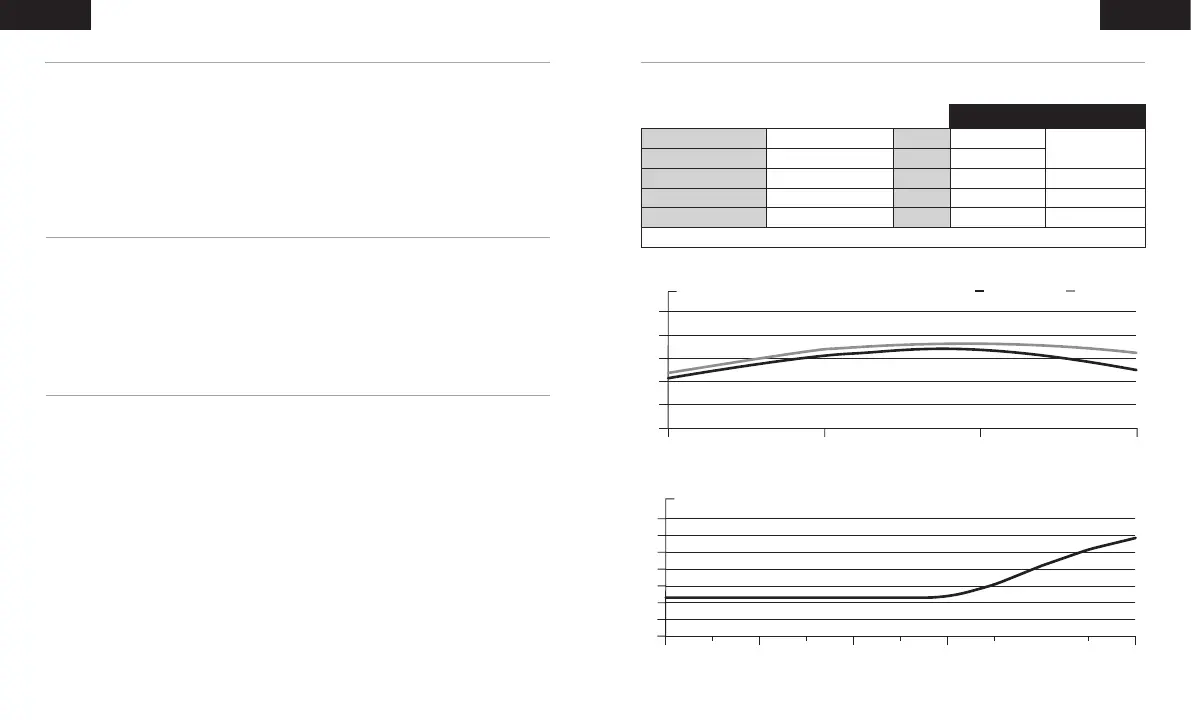

KŘIVKA HLUČNOSTI VENTILÁTORU NAPÁJECÍHO ZDROJE CORSAIR CX450M
HLUČNOST VENTILÁTORU (dB)
VÝSTUPNÍ VÝKON (W)
SPECIFIKACE CX450M AOBSAH BALENÍ
Rozměry: 140mm(D) x 150mm(Š) x 86mm (V)
Obsah balení: Napájecí zdroj, AC kabel, DC kabely, kabelové svorky, montážní šrouby, bezpečnostní list
TABULKA VÝKONU CORSAIR CX450M MAX. ZATÍŽENÍ MAX. VÝSTUP
MODEL RPS0136 +3.3V 20A
110W
VÝROBNÍ Č. CP-9020219/75-004122 +5V 20A
JMENOVITÝ VSTUP AC 100V a.c. – 240V a.c. +12V 37.4A 448.8W
VSTUPNÍ PROUD 10A – 5A -12V 0.3A 3.6W
FREKVENCE 47Hz – 63Hz +5Vsb 3A 15W
CELKOVÝ VÝKON: 450W
ENERGETICKÁ ÚČINNOST NAPÁJECÍHO ZDROJE CORSAIR CX450M
Vstup 115V a.c. Vstup 230V a.c.
ÚČINNOST (%)
ZATÍŽENÍ SYSTÉMU (%)
CX450M ...................................................................................................................................................................86
CX550M ...................................................................................................................................................................87
CX650M ...................................................................................................................................................................88
CX750M ...................................................................................................................................................................89
Instalace ..................................................................................................................................................................91
ČEŠTINA ČEŠTINA
