Corsair CX-M Series User Manual

610mm
650mm
650mm
600mm
150mm
485mm 115mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
550mm 100mm 100mm 100mm
355mm 115mm 115mm 115mm
450mm 100mm 100mm 100mm
83 84
POLSKI POLSKI
INFORMACJE O PRZEWODACH ZASILACZY Z SERII CORSAIR CX-M MONTAŻ NOWEGO ZASILACZA Z SERII CX-M
Krok 1: Demontaż dotychczasowego zasilacza
OSTRZEŻENIE! W celu zapewnienia prawidłowego działania należy używać tylko przewodów zasilania
prądem stałym (DC) znajdujących się w komplecie z nowym zasilaczem, chyba że stare przewody są
oryginalnym produktem CORSAIR tego samego typu. Przed użyciem dotychczasowych przewodów należy
się upewnić, czy są tego samego typu!
W przypadku składania nowego komputera przejdź do kroku 2:
1. Odłącz przewód zasilania prądem przemiennym (AC) od gniazda ściennego lub zasilacza awaryjnego UPS i od
dotychczasowego zasilacza.
2. Odłącz wszystkie przewody zasilające od karty wideo, płyty głównej i innych urządzeń peryferyjnych.
3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
4. Przejdź do kroku 2.
Krok 2: Montowanie nowego zasilacza
1. Upewnij się, że przewód zasilania prądem przemiennym zasilacza nie jest podłączony.
2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie zgodnie ze wskazówkami zawartymi w instrukcji
obsługi obudowy.
3. Podłącz 24-stykowy przewód (ATX) do płyty głównej. Podłącz 8-stykowy przewód +12V (EPS12V) do płyty
głównej.
a. Jeśli płyta główna ma 8-stykowe gniazdo +12V, podłącz przewód 8-stykowy bezpośrednio do
płyty głównej.
b. Jeśli płyta główna ma gniazdo 4-stykowe, odłącz element 4-stykowy od przewodu 8-stykowego, a
następnie podłącz przygotowany w ten sposób przewód 4-stykowy bezpośrednio do płyty głównej.
c. Niektóre płyty główne wymagają kombinacji 8+4 styków — użyj odpowiedniej liczby przewodów EPS12V i
nie pomyl ich z przewodami PCIe.
4. Podłącz przewody urządzeń peryferyjnych, PCI-Express i SATA.
a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego.
b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express.
c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-stykowym.
d. Sprawdź, czy wszystkie przewody są dokładnie podłączone. Zachowaj pozostałe przewody z
modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.
5. Podłącz przewód zasilania prądem przemiennym do zasilacza i włącz zasilacz, naciskając włącznik (pozycja
ON — Włączone oznaczona jako „I”).

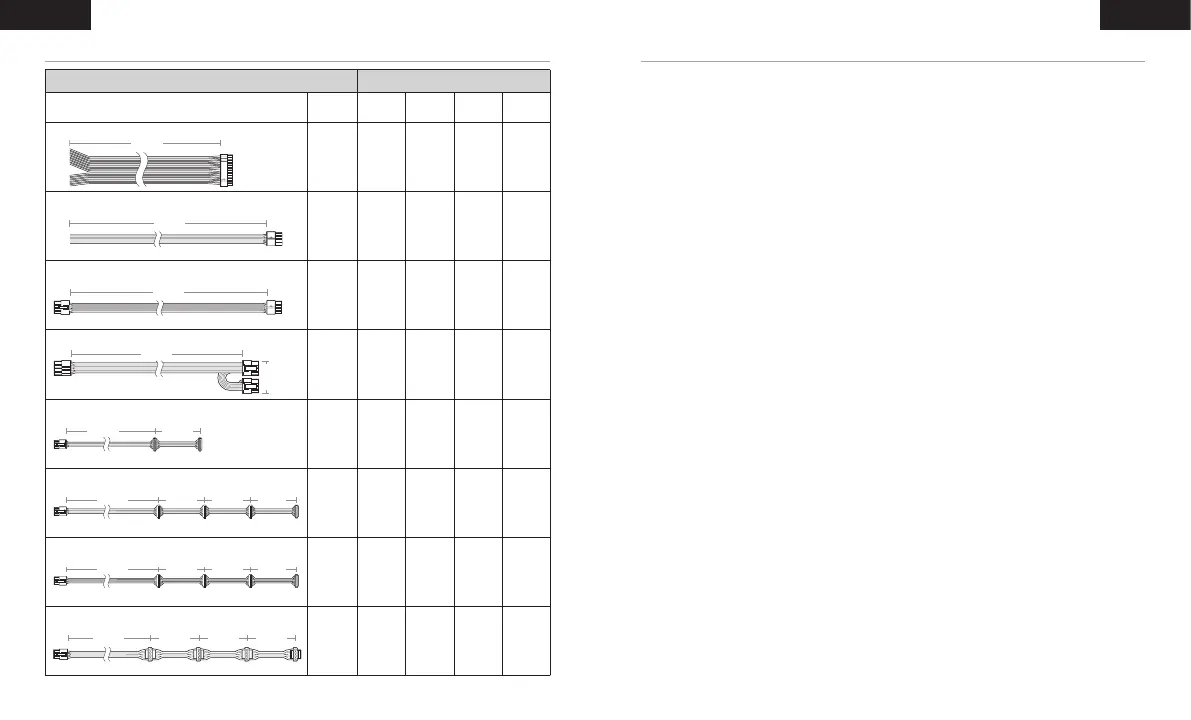

Opis Liczba Złączy
Złącza
Łączna
długość
450W 550W 650W 750W
PRZEWÓD ATX 24-STYKOWY
610mm
(± 10mm)
1 1 1 1
PRZEWÓD EPS/ATX12V 8-STYKOWY (4+4)
650mm
(± 10mm)
1 1 1 1
PRZEWÓD EPS/ATX12V 8-STYKOWY (4+4)
650mm
(± 10mm)
0 0 1 1
PRZEWÓD PCIe 8-STYKOWY (6+2)
750mm
(± 10mm)
2 2 2 2
PRZEWÓD SATA (2SATA - 90 STOPNI)
600mm
(± 10mm)
0 2 2 0
PRZEWÓD SATA (4SATA - 90 STOPNI)
700mm
(± 10mm)
4 4 4 0
PRZEWÓD SATA (4SATA - 90 STOPNI)
800mm
(± 10mm)
0 0 0 4
PRZEWÓD DO URZĄDZEŃ PERYFERYJNYCH
4-STYKOWY
750mm
(± 10mm)
4 4 4 4

Corsair CX-M Series Specifications

General

Brand	Corsair
Model	CX-M Series
Category	Power Supply
