Corsair CX-M Series User Manual

610mm
650mm
650mm
600mm
150mm
485mm 115mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
550mm 100mm 100mm 100mm
355mm 115mm 115mm 115mm
450mm 100mm 100mm 100mm
41 42
SUOMI SUOMI
CORSAIR CX-M -SARJAN KAAPELITIEDOT UUDEN CX-M-SARJAN VIRTALÄHTEEN ASENNUS
Vaihe 1: Nykyisen virtalähteen irrotus
VAROITUS! Oikeaoppisen toiminnan takaamiseksi käytä vain uuden virtalähteesi mukana toimitettuja
tasavirtakaapeleita, elleivät vanhat kaapelisi ole aitoja ja saman tyyppisiä CORSAIR-kaapeleita. Tarkista
olemassa olevien johtojesi tyyppi ennen niiden käyttöä.
Jos olet kokoamassa uutta järjestelmää, siirry vaiheeseen 2:
1. Irrota verkkovirtajohto pistorasiasta tai UPS-laitteesta ja nykyisestä virtalähteestä.
2. Irrota kaikki virtajohdot näytönohjaimesta, emolevystä ja muista oheislaitteista.
3. Irrota nykyinen virtalähde kotelon ohjekirjassa olevien ohjeiden mukaisesti.
4. Siirry vaiheeseen 2.
Vaihe 2: Uuden virtalähteen asennus
1. Varmista, ettei virtalähteen verkkovirtajohto ole liitetty.
2. Asenna virtalähde mukana toimitetuilla ruuveilla kotelon ohjekirjassa olevien ohjeiden mukaisesti.
3. Liitä 24-napainen (ATX) kaapeli emolevyyn. Liitä 8-napainen +12V:n (EPS12V) kaapeli emolevyyn.
a. Jos emolevyssäsi on 8-napainen +12V:n liitäntä, liitä 8-napainen kaapeli suoraan emolevyysi.
b. Jos emolevyssäsi on 4-napainen liitäntä, irrota 4-napainen 8-napaisesta kaapelista ja liitä 4-napainen
kaapeli suoraan emolevyysi.
c. Jotkin emolevyt edellyttävät sekä 8- että 4-napaisia johtoja, joten käytä tarvittavaa määrää
EPS12V-kaapeleita ja huolehdi, ettet sekoita niitä PCIe-kaapeleihin.
4. Liitä oheislaitteiden kaapelit, PCIe-kaapelit ja SATA-kaapelit.
a. Liitä SATA-kaapelit SATA SSD:n tai kiintolevyn virtaliitäntöihin.
b. Liitä PCI-Express-kaapelit tarvittaessa PCI-Express-näytönohjaimen virtaliitäntöihin.
c. Liitä oheislaitteiden kaapelit oheislaitteisiin, joihin tarvitaan 4-napaista liitintä.
d. Varmista, että kaikki kaapelit on liitetty kunnolla. Talleta käyttämättömät modulaariset kaapelit tulevia
komponenttien lisäyksiä varten.
5. Liitä verkkovirtajohto virtalähteeseen ja kytke se päälle painamalla kytkin ON (PÄÄLLÄ) -asentoon (I-asento).

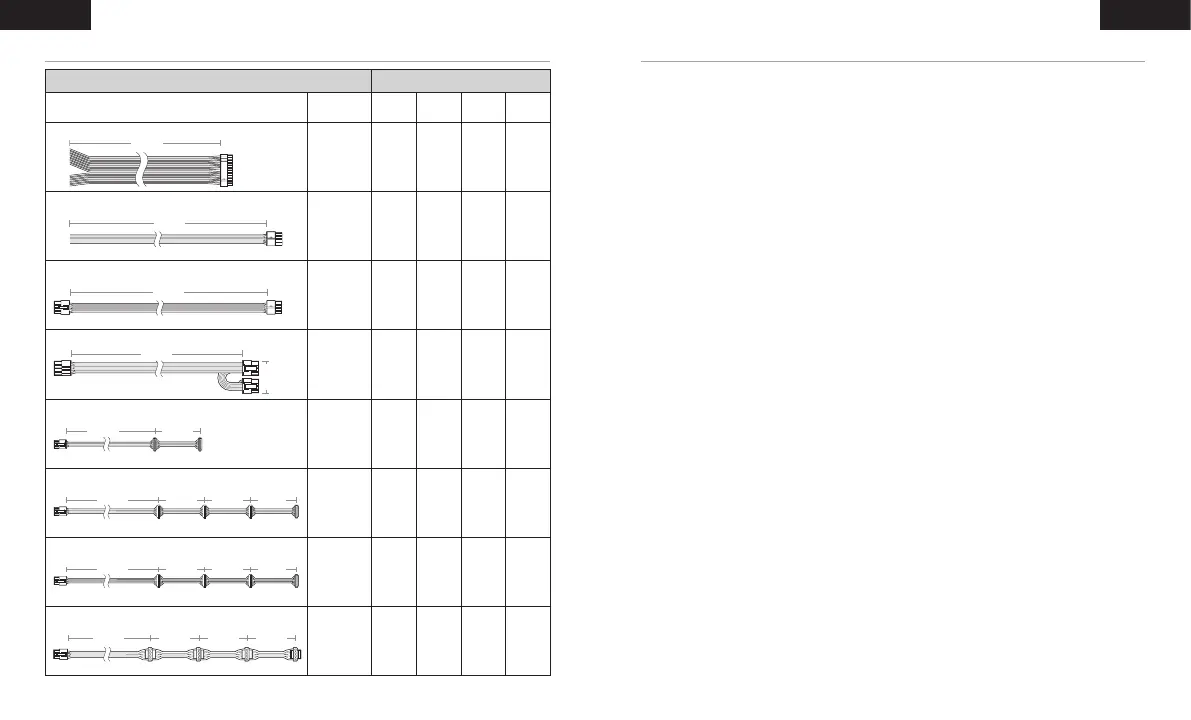

Kuvaus Liitinmäärä
Liittimiä Kokonaispituus 450W 550W 650W 750W
ATX-KAAPELI, 24-NAPAINEN
610mm
(± 10mm)
1 1 1 1
EPS/ATX12V-KAAPELI, 8-NAPAINEN (4+4)
650mm
(± 10mm)
1 1 1 1
EPS/ATX12V-KAAPELI, 8-NAPAINEN (4+4)
650mm
(± 10mm)
0 0 1 1
PCIe-KAAPELI, 8-NAPAINEN
750mm
(± 10mm)
2 2 2 2
SATA-KAAPELI (2SATA - SUORAKULMAINEN)
600mm
(± 10mm)
0 2 2 0
CÂBLE SATA (4SATA - SUORAKULMAINEN)
700mm
(± 10mm)
4 4 4 0
CÂBLE SATA (4SATA - SUORAKULMAINEN)
800mm
(± 10mm)
0 0 0 4
OHEISLAITEKAAPELI, 4-NAPAINEN
750mm
(± 10mm)
4 4 4 4
