Corsair CX-M Series User Manual

610mm
650mm
650mm
600mm
150mm
485mm 115mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
550mm 100mm 100mm 100mm
355mm 115mm 115mm 115mm
450mm 100mm 100mm 100mm
55 56
NORSK NORSK
INFORMASJON OM KABEL I CORSAIR CX-M-SERIEN INSTALLERE DEN NYE STRØMFORSYNINGEN I CX-M-SERIEN
Trinn 1: Fjern den eksisterende strømforsyningen
ADVARSEL! For å sikre riktig funksjon, må du kun bruke likestrømledninger som er inkludert med din nye
strømforsyning, med mindre dine gamle kabler er ekte CORSAIR-kabler av samme type. Bekreft at de gamle
kablene er av riktig type før du bruker dem!
Hvis du bygger et nytt system, gå til trinn 2:
1. Koble vekselstrømledningen fra vegguttaket eller UPS og fra den eksisterende strømforsyningen.
2. Koble fra alle strømledninger fra videokortet, hovedkortet og alt annet utstyr.
3. Følg instruksjonene i håndboken til kabinettet og avinstallerer den eksisterende strømforsyningen.
4. Fortsett til trinn 2.
Trinn 2: Installer den nye strømforsyningen
1. Forsikre deg om at strømforsyningens vekselstrømledning ikke er tilkoblet.
2. Følg instruksjonene i håndboken til kabinettet og installer strømforsyningen med skruene som medfølger.
3. Koble 24-pinners (ATX) kabel til hovedkortet. Koble til 8-pinners +12V (EPS12V) kabel til hovedkortet.
a. Hvis hovedkortet har 8-pinners +12 V-kontakt, kobler du den 8-pinners kabelen direkte til hovedkortet.
b. Hvis hovedkortet har 4-pinners kontakt, tas 4-pinners fra 8-pinners kabel, og denne 4-pinners kabelen
kobles deretter direkte til hovedkortet.
c. Noen hovedkort kan kreve en blanding av 8+4 pinner. Bruk så mange EPS12V-kabler som nødvendig, og
ikke forveksle dem med PCIe-kabler.
4. Koble til kablene for eksterne enheter, PCI-Express-kabler og SATA-kabler.
a. Koble SATA-kablene til SATA SSD eller harddiskens strømkontakter.
b. Koble PCI-Express-kablene til strømkontaktene på PCI-Express-skjermkortene hvis nødvendig.
c. Koble periferikabler til alt perifert utstyr som krever en 4-pinners kontakt.
d. Forsikre deg om at alle kabler sitter godt. Pass på å ta vare på eventuelle ubrukte modulære kabler for
fremtidig tilkobling av komponenter.
5. Koble vekselstrømledningen til strømforsyningen og slå den på ved å trykke bryteren til PÅ-posisjon
(merket med «I»).

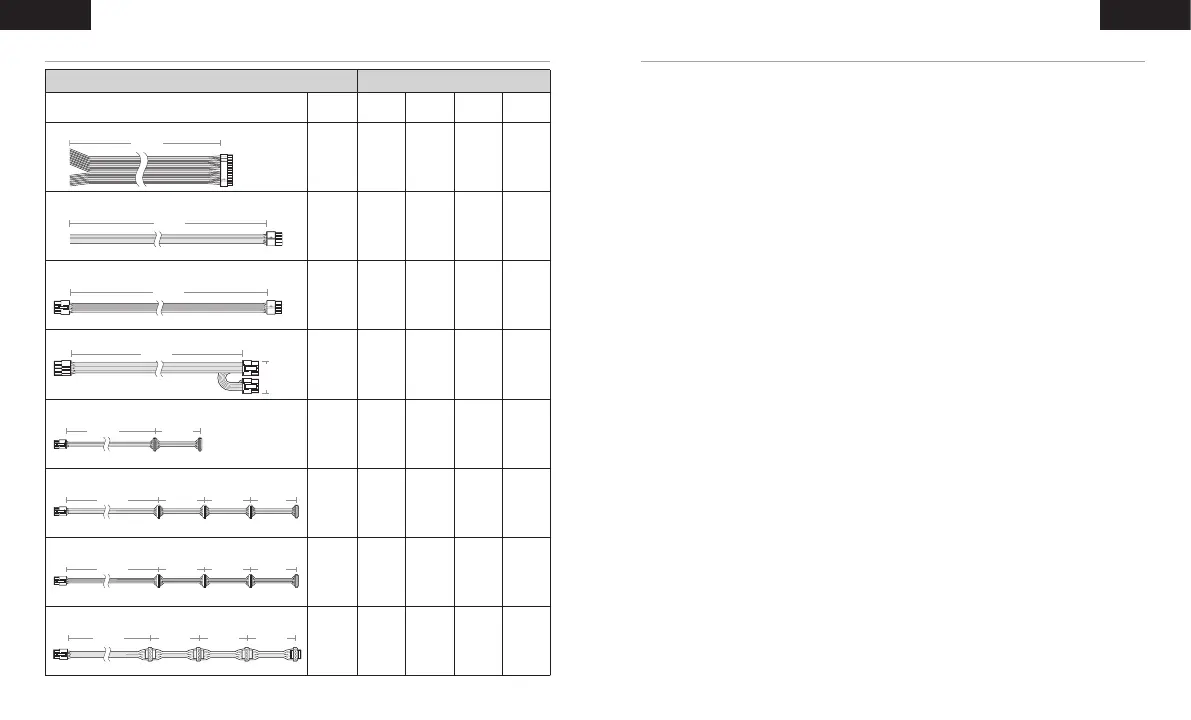

Beskrivelse Antall Kontakter
Kontakter
Total
lengde
450W 550W 650W 750W
ATX-KABEL 24-PINNERS
610mm
(± 10mm)
1 1 1 1
EPS/ATX12V-KABEL 8-PINNERS (4+4)
650mm
(± 10mm)
1 1 1 1
EPS/ATX12V-KABEL 8-PINNERS (4+4)
650mm
(± 10mm)
0 0 1 1
PCIe-KABEL 8-PINNERS (6+2)
750mm
(± 10mm)
2 2 2 2
SATA-KABEL (2SATA - RIGHT ANGLE)
600mm
(± 10mm)
0 2 2 0
SATA-KABEL (4SATA - RIGHT ANGLE)
700mm
(± 10mm)
4 4 4 0
SATA-KABEL (4SATA - RIGHT ANGLE)
800mm
(± 10mm)
0 0 0 4
KABEL FOR EKSTERNE ENHETER 4-PINNERS
750mm
(± 10mm)
4 4 4 4
