Corsair PROFESSIONAL SERIES AX1200i User Manual

3130
PROFESSIONAL SERIES
™
PROFESSIONAL SERIES
™

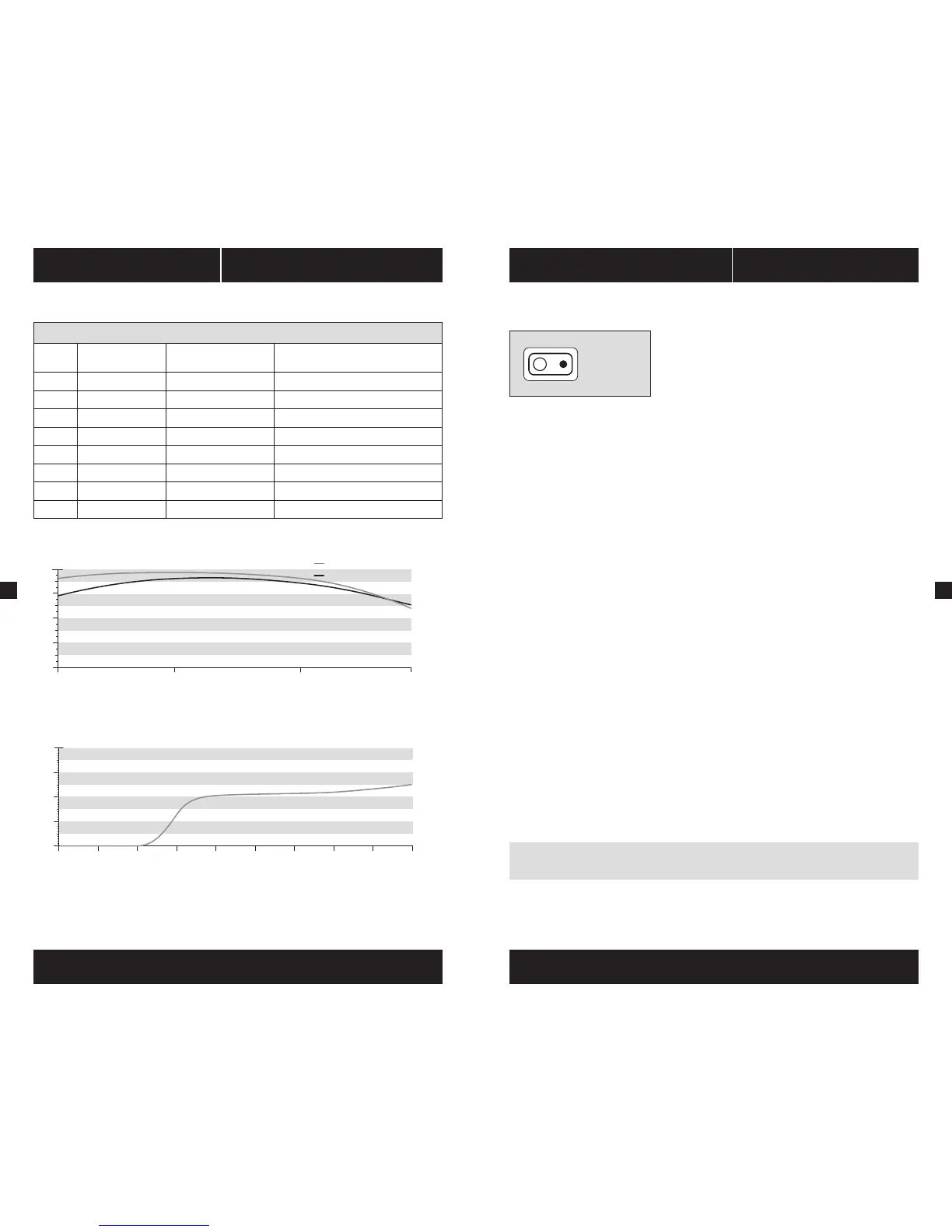

Configurazione dei cavi Corsair
AX1200i
Qtà Lunghezza Connettore/Cavo
1 610mm ± 10mm 1 Cavo ATX da 24 PIN (20+4)
2 650mm ± 10mm 1 Cavo EPS/ATX12V da 8 PIN (4+4)
6 600mm ± 10mm 1 Cavo PCI-E da 8 PIN (6+2)
3 700mm ± 10mm 4 CAVO SATA (4 SATA)
1 850mm ± 10mm 4 CAVO SATA (4 SATA)
3 750mm ± 10mm 4 Cavo per periferiche (4 PIN)
2 101mm ± 5mm 1 Cavo per unità oppy (4 PIN)
1 800mm ± 10mm 1 Cavo PMBUS (4 PIN)
Ecienza dell'alimentatore
Grafico del rumore della ventola dell'alimentatore
RUMORE DELLA VENTOLA (dB)
SISTEMA DI CARICO (Watt)
20%10% 40% 60% 80% 100%
40
0
20
30
94
SISTEMA DI CARICO
78
82
86
90
100% 20% 10%50%
% EFFICIENZA
INGRESSO 230Vac
INGRESSO 115Vac
RUMORE DELLA VENTOLA (dB)
SISTEMA DI CARICO (Watt)
20%10% 40% 60% 80% 100%
40
0
20
30
94
SISTEMA DI CARICO
78
82
86
90
100% 20% 10%50%
% EFFICIENZA
INGRESSO 230Vac
INGRESSO 115Vac
Utilizzo della funzione di test automatico
Per utilizzare la funzione di test automatico, attenersi alla procedura seguente.
1. Collegare la PSU a una fonte di alimentazione CA e posizionare l'indicatore di
alimentazione, situato sul retro della PSU, su On (I).
2. Premere il pulsante di test automatico sul lato del connettore modulare della PSU.
3. Se il pulsante si illumina di verde e la ventola si attiva per un istante, il test è superato.
4. Se il pulsante si illumina di rosso o rimane spento, contattare il servizio di assistenza
Corsair per ulteriore supporto tecnico.
Installazione dell'alimentatore AX1200i
Fase A: Sostituzione di un alimentatore già esistente
Se si sta creando un sistema nuovo, andare alla Fase B.
1. Scollegare il cavo di alimentazione CA dalla presa a muro o l'UPS e
dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e
da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare
l'alimentatore già in uso.
4. Andare alla Fase B.
Fase B: Installazione dell'alimentatore Professional Series di Corsair
1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
2. Seguire le istruzioni riportate nel manuale dello chassis e installare l'alimentatore
utilizzando le viti fornite.
3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile a
4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre.
a. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di
alimentazione principale a 24 pin direttamente dall'alimentatore alla scheda madre.
b. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo
a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza
collegare il connettore a 4 pin.
4. Connettere il cavo a 8 pin +12 V (EPS12V) alla scheda madre.
a. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin
direttamente alla scheda madre.
b. Se la scheda madre è dotata di una presa a 4 pin, è necessario scollegare i 4 pin dal
cavo a 8 pin e collegare il cavo a 4 pin direttamente alla scheda madre.
AVVERTENZA: i 4 pin scollegabili dal connettore principale a 24 pin non sono un connettore
"P4" o "+12 V". Il loro utilizzo al posto di un connettore "P4" o "+12 V" può provocare gravi danni.
COMM PORT
SELF TEST

Corsair PROFESSIONAL SERIES AX1200i Specifications

General

Wattage	1200W
Efficiency Rating	80 PLUS Platinum
Efficiency	92% Typical
Modular	Fully Modular
MTBF	100, 000 hours
Dimensions	150mm x 86mm x 200mm
ATX Connector	1
EPS Connector	2
SATA Connector	16
Molex Connector	8
Floppy Connector	2
Corsair iCUE Support	Yes
Over Voltage Protection	Yes
Over Power Protection	Yes
Short Circuit Protection	Yes
Over Temperature Protection	Yes
Under Voltage Protection	Yes
Input Voltage	100-240V
Operating Temperature	0°C to 50°C
Input Frequency Range	47-63Hz
Cooling	140mm Fluid Dynamic Bearing Fan
Fan Type	140mm Fluid Dynamic Bearing Fan
