Configuration des câbles Corsair
AX1200i
Qté Longueur
Nombre de
connecteurs par câble
1 610mm ± 10mm 1 Câble ATX 24 BROCHES (20+4)
2 650mm ± 10mm 1
Câble 12 V EPS/ATX 8 BROCHES
(4+4)
6 600mm ± 10mm 1 Câble PCI-E 8 broches (6 + 2)
3 700mm ± 10mm 4 CÂBLE SATA (4 SATA)
1 850mm ± 10mm 4 CÂBLE SATA (4 SATA)
3 750mm ± 10mm 4 Câble périphérique (4 BROCHES)
2 101mm ± 5mm 1
Câble pour lecteur de disquette
(4 BROCHES)
1 800mm ± 10mm 1 Câble PMBUS (4 BROCHES)

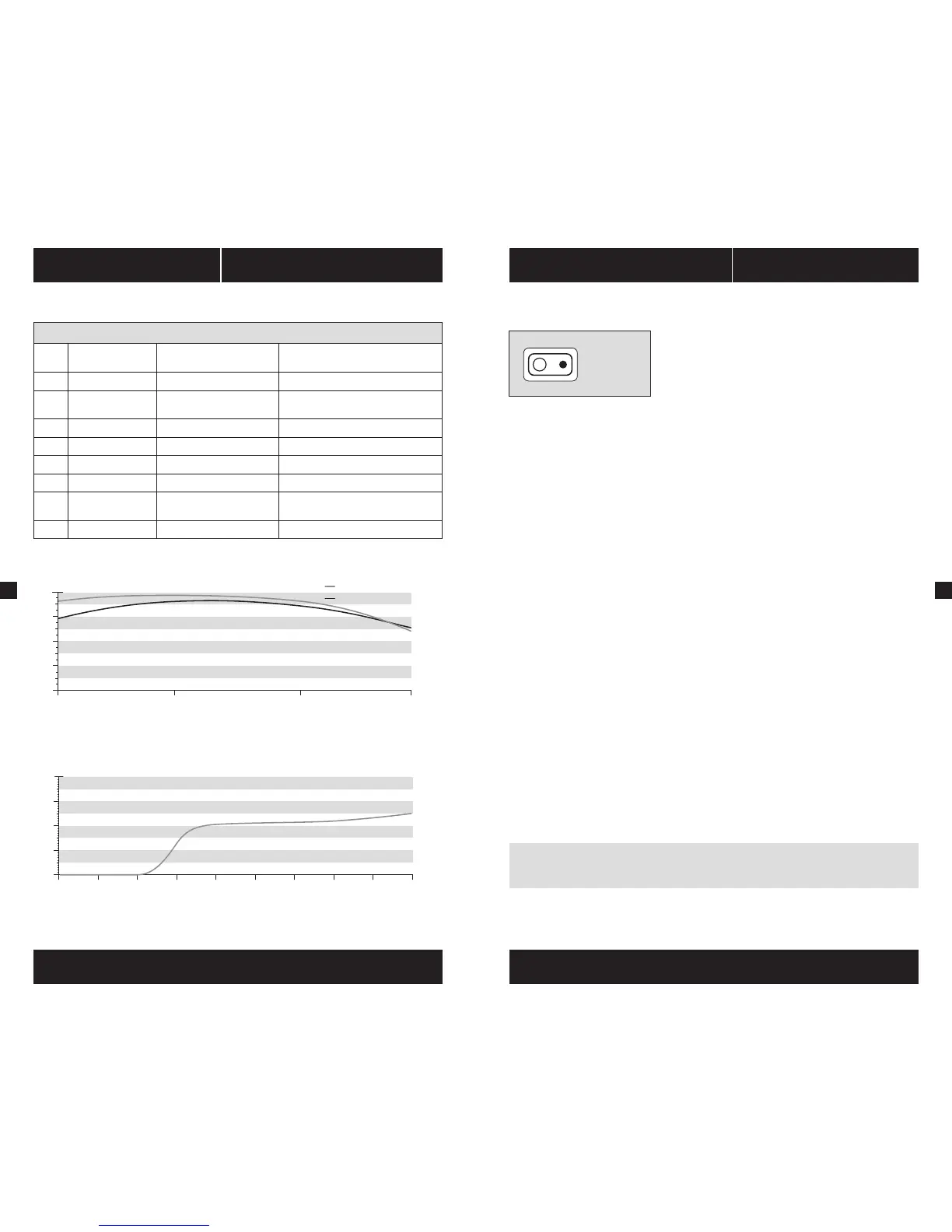

Ecacité du bloc d'alimentation
Courbe sonore du ventilateur du bloc d'alimentation
Utilisation de la fonctionnalité d'autotest
Pour utiliser la fonctionnalité d'autotest, veuillez suivre les étapes ci-dessous.
1. Branchez le bloc d'alimentation à une prise secteur et faites passer le bouton
d'alimentation au dos du bloc d'alimentation en position « On » (I).
2. Appuyez sur le bouton d'autotest, côté connecteur modulaire du bloc d'alimentation.
3. Si le bouton s'allume en vert et que le ventilateur tourne un instant, tout va bien !
4. Si le bouton s'allume en rouge ou ne s'allume pas du tout, veuillez contacter
l'assistance technique de Corsair pour obtenir de l'aide supplémentaire.
Installation de votre nouveau AX1200i
Étape A - Retrait de votre bloc d'alimentation actuel
Si vous montez un tout nouveau système, passez à l'Étape B.
1. Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur
ainsi que du bloc d'alimentation actuel.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte
mère et des autres périphériques.
3. Suivez les instructions fournies dans le manuel de votre boîtier et désinstallez
votre bloc d'alimentation actuel.
4. Passez à l'Étape B.
Étape B : Installation du bloc d'alimentation Corsair Professional
1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre boîtier et installez le bloc
d'alimentation à l'aide des vis fournies.
3. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20
ou 24 broches.
a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le
connecteur directement.
b. Si votre carte mère est équipée d'une fiche à 20 broches, il sut de détacher le
bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte
mère, sans le bloc amovible.
4. Branchez le câble +12 V (EPS12V) à 8 broches sur la carte mère.
a. Si votre carte mère possède une che +12 V à 8 broches, branchez le connecteur
directement.
b. Si votre carte mère est équipée d'une fiche à 4 broches, détachez le bloc amovible
de 4 broches, puis branchez les 4 broches restantes directement.
AVERTISSEMENT : le bloc de 4 broches amovible du connecteur ATX à 24 broches n'est pas
un connecteur « P4 » ou « +12 V ». Si vous le branchez à la che « P4 » ou « +12 V », vous
risquez d'endommager gravement le système.
5. Branchez les câbles périphériques, PCI-Express et SATA.
a. Raccordez les câbles périphériques aux ches d'alimentation de votre disque dur
