DDMMIIXX--660000 MMIIXXEERR
Der im dMIX-600 integrierte Mixer unterteilt sich in fünf Bereiche. Der
Ein-/Ausgangsbereich, der Gain/EQ Bereich, die Fader, den
Mikrofonbereich und den Cue Bereich. In den nächsten Abschnitten
werden die wesentlichen Funktionen jedes Bereichs erklärt und wie Sie
den Mixer nutzen können, um interne Songs und externes Equipment
gemeinsam zu nutzen.
AAUUSSGGAANNGGSSBBEERREEIICCHH
Der dMIX-600 verfügt über drei Ausgänge und zwei Eingänge (Line
oder Phono). Im Ausgangsbereich findet sich:
MMaasstteerr
-An den Master Ausgang können Sie ihre Hauptlautsprecher
anschließen oder einen externen Mixer.
BBooootthh
-Hier können Sie Ihre Kontrolllautspecher am DJ Arbeitsplatz
anschließen.
RReeccoorrdd
-Der dritte Ausgang mit fest eingestelltem Pegel dient zum
Anschluss von Aufnahmegeräten.
BBaallaanncceedd XXLLRR
-Die symmetrischen XLR Ausgänge werden ebenfalls vom
MASTER Ausgang gespeist. Die symmetrische Schaltung eignet sich
besonders für professionelle Installationen. Diese Ausgänge werden
ebenfalls vom MASTER Drehregler in der Lautstärke gesteuert.
EEIINNGGAANNGGSSBBEERREEIICCHH
Sie können bis zu zwei analoge Signalquellen zusätzlich zu den zwei
internen Signalquellen von angeschlossenen USB Speichermedien an
den dMIX-600 anschließen. Die beiden analogen Cinch Eingänge sind
mit Input 1 und Input 2 beschriftet. Abhängig von der Stellung des
Line/Phono Schalters können Sie hier ein Line Signal (CD Player,
Cassetten Deck) oder einen Plattenspieler mit einem Magnetsystem
anschließen. Der Schalter muss auf
LLIINNEE
stehen, wenn Sie ein Line
Signal anschließen möchten und auf
PPHHOONNOO
, wenn Sie ein Phono
Signal von einem Plattenspieler anschließen möchten.
MMaasstteerr uunndd BBooootthh RReegglleerr
Mit diesen beiden Drehreglern wird die Lautstärke des MASTER
Ausgangs und des BOOTH Ausgangs eingestellt
Der dMIX-600 im Einsatz
Mixer
33

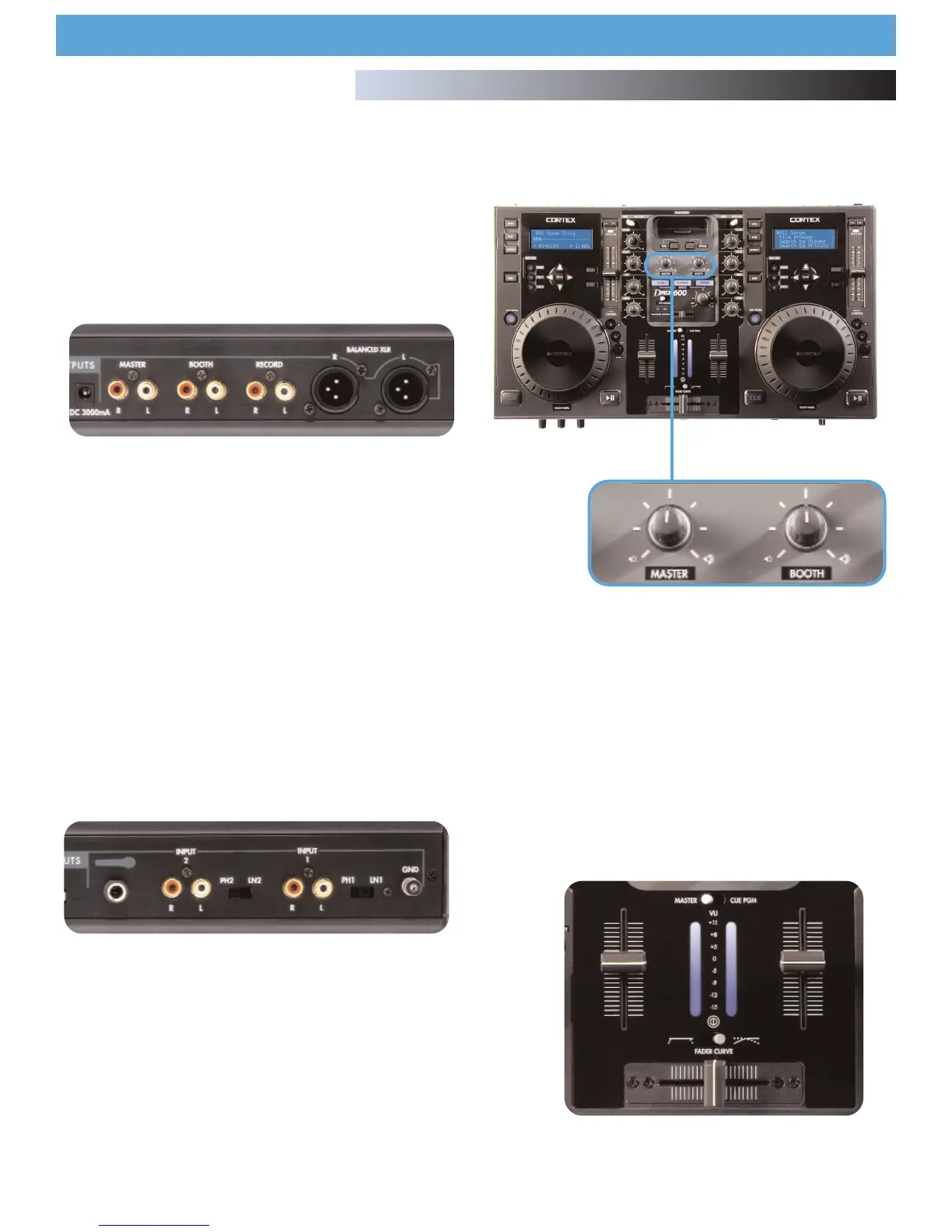

Abb. 11.2 - Eingangsbereich des dMIX-600
Abb. 11.1 - Ausgangsbereich des dMIX-600
Abb. 11.3 - Master und Booth Regler
Abb 11.4 - Crossfader/Line Fader/VU Pegelmeter am dMIX-600
