Einbau- und Betriebsanleitung 11
Deutsch
5.3 Einstellung der Pumpe
Durch Drehen des Knopfes wird das Symbol der Rege-
lungsart gewählt und die gewünschte Förderhöhe oder
Drehzahlstufe eingestellt.

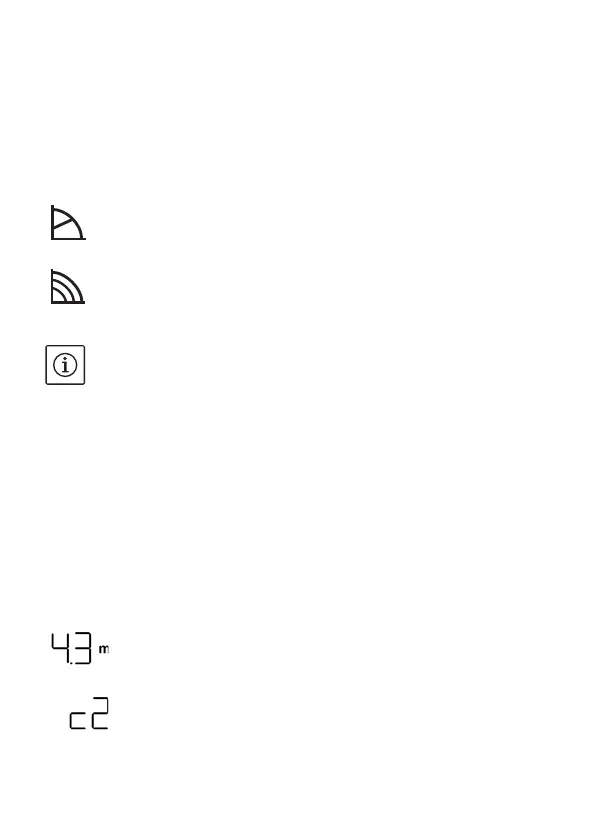

Wahl der Regelungsart
Differenzdruck variabel (p-v): siehe auch Fig. 2a
Links der Mittelstellung wird die Pumpe für den Regelmo-
dus p-v eingestellt.
3-Drehzahlstufen: siehe auch Fig. 2b
Rechts der Mittelstellung wird die Pumpe für 3 Drehzahlstu-
fen eingestellt.
HINWEIS: Wird eine Standard Heizungspumpe durch
diese Hocheffizienzpumpe ersetzt, kann als Anhaltspunkt
für die Sollwert-Einstellung der Pumpe, der Knopf auf die
erste, zweite oder dritte Kennlinie (c1, c2, c3) auf der Skala
für 3-Drehzahlstufen gestellt werden.
Einstellung der Förderhöhe / Drehzahlstufe
Wird der Knopf von der mittleren Stellung aus nach links
oder rechts gedreht, erhöht sich der eingestellte Sollwert,
oder die ausgewählte Drehzahlstufe. Der eingestellte Soll-
wert, oder die ausgewählte Drehzahlstufe reduziert sich,
wenn der Knopf wieder zur Mittelstellung zurückgedreht
wird. Im p-v Regelmodus erfolgt die Einstellung in 0,1 m
Schritten.
Durch Verdrehen des Knopfes wechselt die Displayanzeige
im p-v Regelmodus auf den eingestellten Sollwert der
Pumpe. Das Symbol „m“ wird angeleuchtet.
Im 3-Drehzahlstufen Modus wird c1, c2 oder c3 für die
jeweilige Kennlinie angezeigt
