INSTALACIÓN
9
CL491 (11-04-19)
INFORMACIÓN GENERAL
Los tanques que se mencionan a continuación están
precargados, o llenos con aire, desde la fábrica a
40librasporpulgadacuadrada(psi)(276kPa).Al
instalar el tanque, ajuste la presión de acuerdo con
loindicadoenlaTabla1.Paraello,purgueelaireo
agregue aire al tanque a través de la válvula en la parte
superior del tanque.
AVISO: Siempre configure o revise la precarga del
tanque SIN AGUA en el tanque y sin presión de agua en
el sistema. Si ya ha bombeado agua antes de configurar
o controlar la presión de precarga, apague la bomba.
Abra el grifo hasta que no haya más presión de agua.
Configure la precarga en el tanque de acuerdo con lo
indicadoenlaTabla1y,luego,cierreelgrifoyvuelvaa
encender la bomba.
AVISO: Vuelva a colocar y apriete la tapa de la válvula de
aire después de que la presión se ajuste correctamente.
No reemplazar el tapón de aire puede permitir la pérdida
de presión de aire y provocar el anegamiento del tanque
y la falla de cámara de aire.

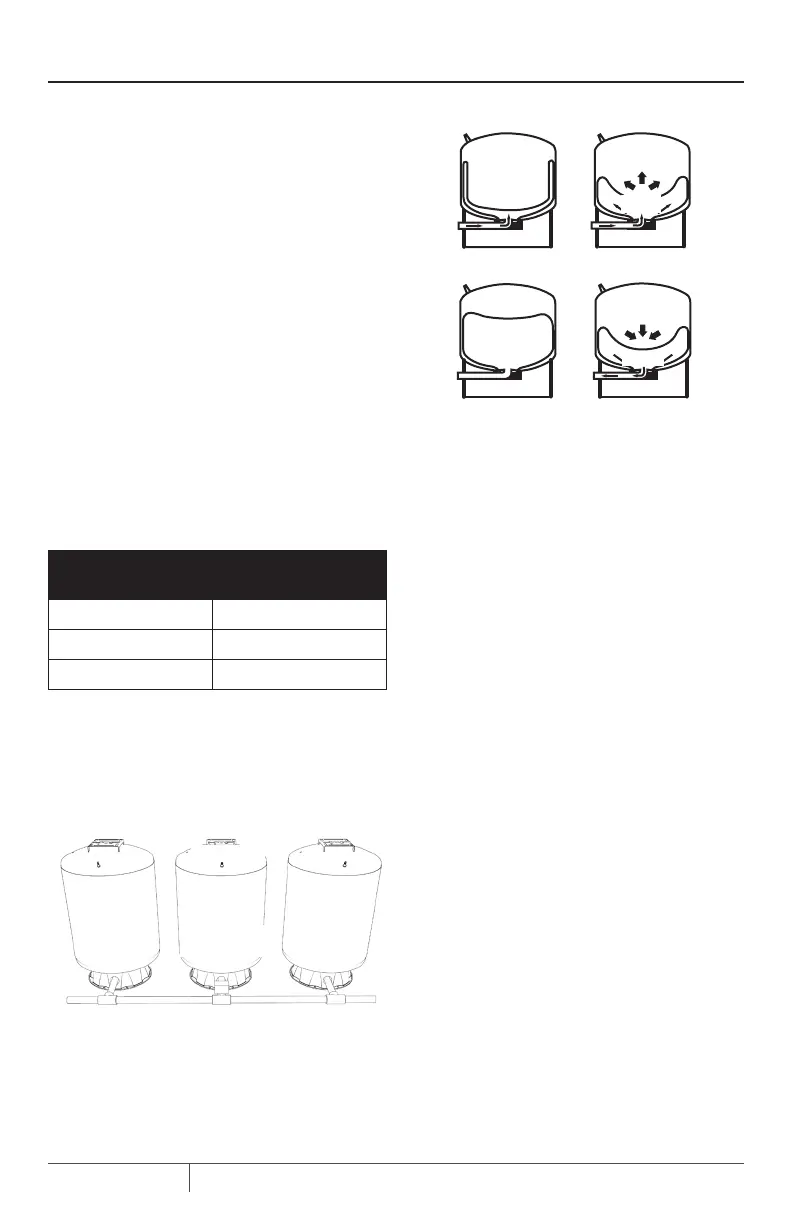

GRÁFICO1: CONFIGURACIÓN DE PRECARGA DEL
TANQUE
Cuando el interruptor de
presion esta regulado a:
Reducir la precarga del
tanque a (psi):
20-40 PSI (138-276 kPa) 18 (124 kPa)
30-50 PSI (207-345 kPa) 28 (193 kPa)
40-60 PSI (276-414 kPa) 38 (262 kPa)
(El primer número en el interruptor de presión es la
configuración de "ENCENDIDO" de la bomba; el segundo
número es la configuración de "APAGADO" de la bomba).
Los tanques de almacenamiento precargados se
pueden conectar entre sí para aumentar el abatimiento.
El abatimiento es la cantidad real de agua utilizable
disponible desde que el tanque está lleno hasta que se
enciende la bomba. Instalar dos tanques de la misma
capacidad duplica el suministro de abatimiento, tres
tanques,latriplican(Figura1).Ubiqueelinterruptorde
presión, como se muestra. El tanque y el interruptor
depresiónnopuedenestaramásde10ft(3m)de
distancia.
AVISO: La capacidad del tanque es diferente al
abatimiento. La capacidad del tanque es el volumen
físico real de la chapa que conforma el tanque.
Ciclo de operación
1. El tanque está casi vacío - el aire se xpande llenando el
área por encima de la cisterna (Figura 2A).
2. El agua entra en el tanque - el aire se comprime por
encima de la cisterna a medida que se llena de agua
(Figura 2B).
3. Se ha completado el ciclo de bombeo - el aire
comprimido para la graduación OFF (apagado) del
interruptor a presión (Figura 2C).
4. Aspiración adicional desde el tanque - el aire
comprimido en el tanque hace que el agua salga de la
cisterna (Figura 2D).
5. La cisterna está vacía - el sistema está listo para
comenzar un nuevo ciclo (Figura 2A).
INSTALACIÓN
Conecte la tubería de descarga de la bomba a una
conexiónenT.ConecteunextremodelaconexiónenT
alabridadeltanqueyelotroladoalaconexiónenT
del servicio. Use tubos de plástico o acero, según sea
necesario. Para evitar fugas, use cinta selladora para
roscas de tubería de PTFE (politetrafluorotileno) en
las roscas macho de todas las conexiones roscadas al
tanque.
AVISO: Para asegurarse de que las juntas de las tuberías
no estén cruzadas y que todas las roscas estén limpias,
primero realice las conexiones a mano (sin sellador).
Cuando las roscas estén limpias, retire la tubería,
enrosque la cinta de PTFE y, luego, vuelva a realizar la
conexión. Primero, apriete a mano y, luego, con una llave
para tubos.
Desde el pozo
Tanques
Interruptor de
presion
A las tuberías de servicio
Figura 1
WATER
WATER
WATER
ABCD
157 1013
WATER
WATER
WATER
ABCD
157 1013
AGUA
AGUA
AGUA
Figura 2 - Ciclo de funcionamiento del tanque
