12

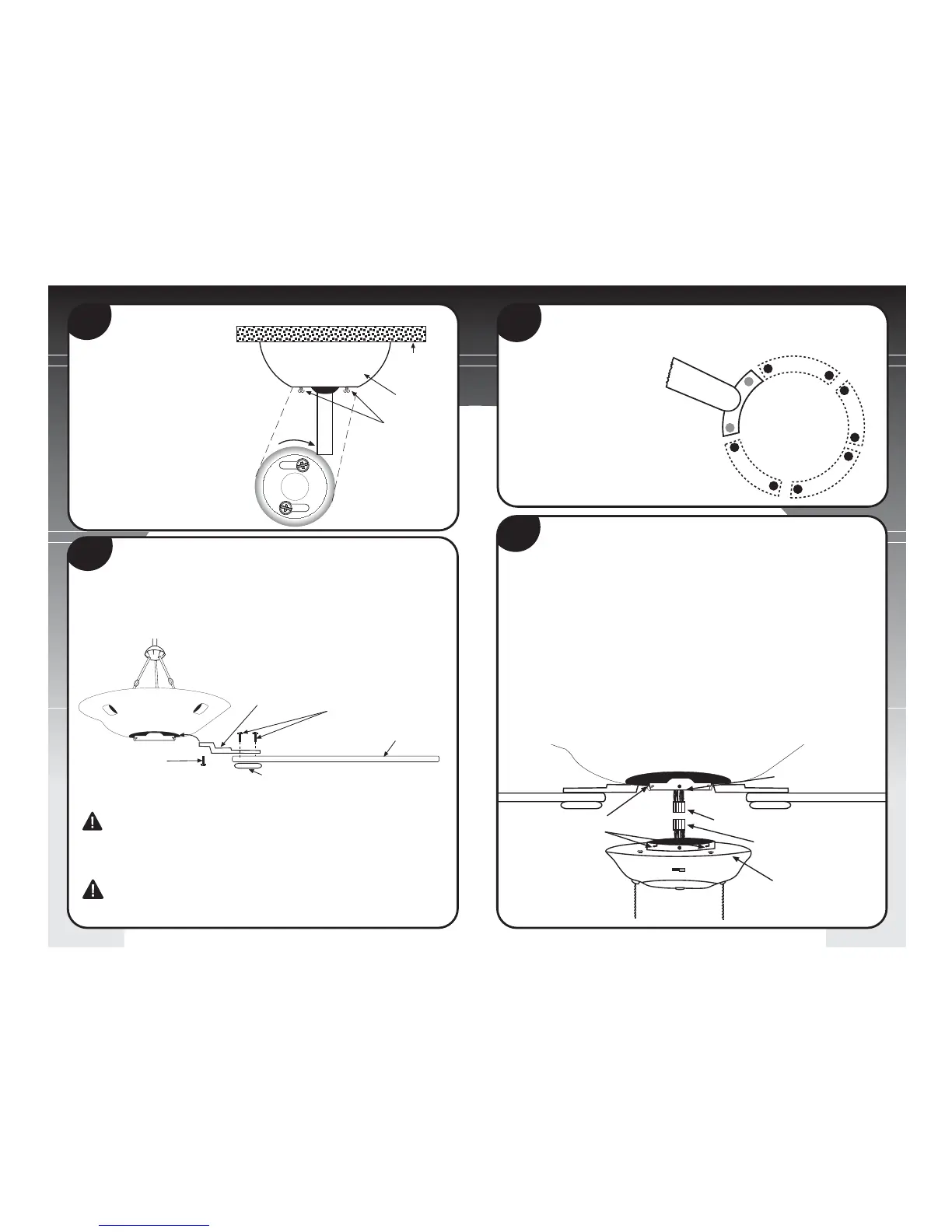

Étape 12
Fixez la coupelle (n° 3) au
support de montage en insérant
les vis (S2) dans ses fentes. Faites-
la tourner dans le sens des
aiguilles d'une montre pour
l'installer. Serrez fortement les
vis.
Partie inférieure
de la coupelle
Vis (S2)
Coupelle (n° 3)
Plafond
14
Étape 14
Installation des 5 pales
Enlevez les coussinets de
mousse et conservez les vis de
moteur pour l’installation des
pales. À l’aide des vis de moteur
fournies (S5), alignez les trous
du bras de pale avec ceux du
boîtier de moteur. Serrez
fermement les vis.
15
Étape 15
1. Pour installer l'assemblage de boîtier d'interrupteur (n° 9), repérez les
prises de câblage modulaire (A) et (B). L'une d'entre elles sort de la plaque
de montage (E), au bas du corps du ventilateur et l'autre sort du boîtier
d'interrupteur (n° 9). Alignez les deux prises de manière à ce que les verrous
situés sur leurs côtés puissent s'enclencher. Enfoncez fermement les deux
prises jusqu'à ce qu'elles s’emboîtent.
2. Repérez les fils de boîtier d'interrupteur (S9). Soulevez le couvercle de
boîtier d’interrupteur (n° 9) et alignez les trous de montage avec les trous
de la plaque de montage (E). Une fois que les trous sont alignés, fixez le
couvercle de boîtier d'interrupteur au moyen des vis de boîtier d'interrupteur
(S9) et serrez-les fermement.
IMPORTANT : vérifiez qu'aucun fil n'a été coincé ou pincé durant le montage.
13
Étape 13
Pour monter les pales, placez un bras de pale (nº 6), une pale (nº 5) et un
ornement de lame (nº 10) de façon à ce que tous les trous des vis soient
alignés (comme indiquer sur le schéma ci-dessous). Insérez les vis de pales
(S5) à partir du côté supérieur du bras de pale et enfoncez-les dans la pale
et l'ornement. Serrez-les fermement.
ATTENTION: ne fixez les supports de pales au moteur que lorsque ce dernier
est totalement installé. Ainsi vous n'endommagerez pas les supports de pale qui
ont été soigneusement équilibrés.
IMPORTANT: enlevez les coussinets de mousse en caoutchouc et conservez les
vis de moteur pour l’installation.
Ornement de lame (nº 10)
Vis de support
de pale (S6)
Vis de pale (S5)
Bras de pale (n° 6)
Pale (n° 5)
ATTENTION
Pour réduire les risques de blessures corporelles, NE tordez PAS les bras de pale
lorsque vous les installez. Lors de l'équilibrage des pales ou du nettoyage du
ventilateur, n'insérez pas d'objets étrangers entre les pales d'un ventilateur en
mouvement.
