1. Desempaquetado del ventilador.
Abrir el empaque cuidadosamente. Sacar los
artículos del embalaje. Sacar el motor y ponerlo
en una alfombra o en el embalaje para evitar
rayar el acabado. Guardar la caja de cartón o el
empaquetamiento original en caso de que tenga
que mandar el ventilador para alguna reparación.
Comprobar las piezas del ventilador con el
inventario de piezas y verificar que se incluyeron
todas.

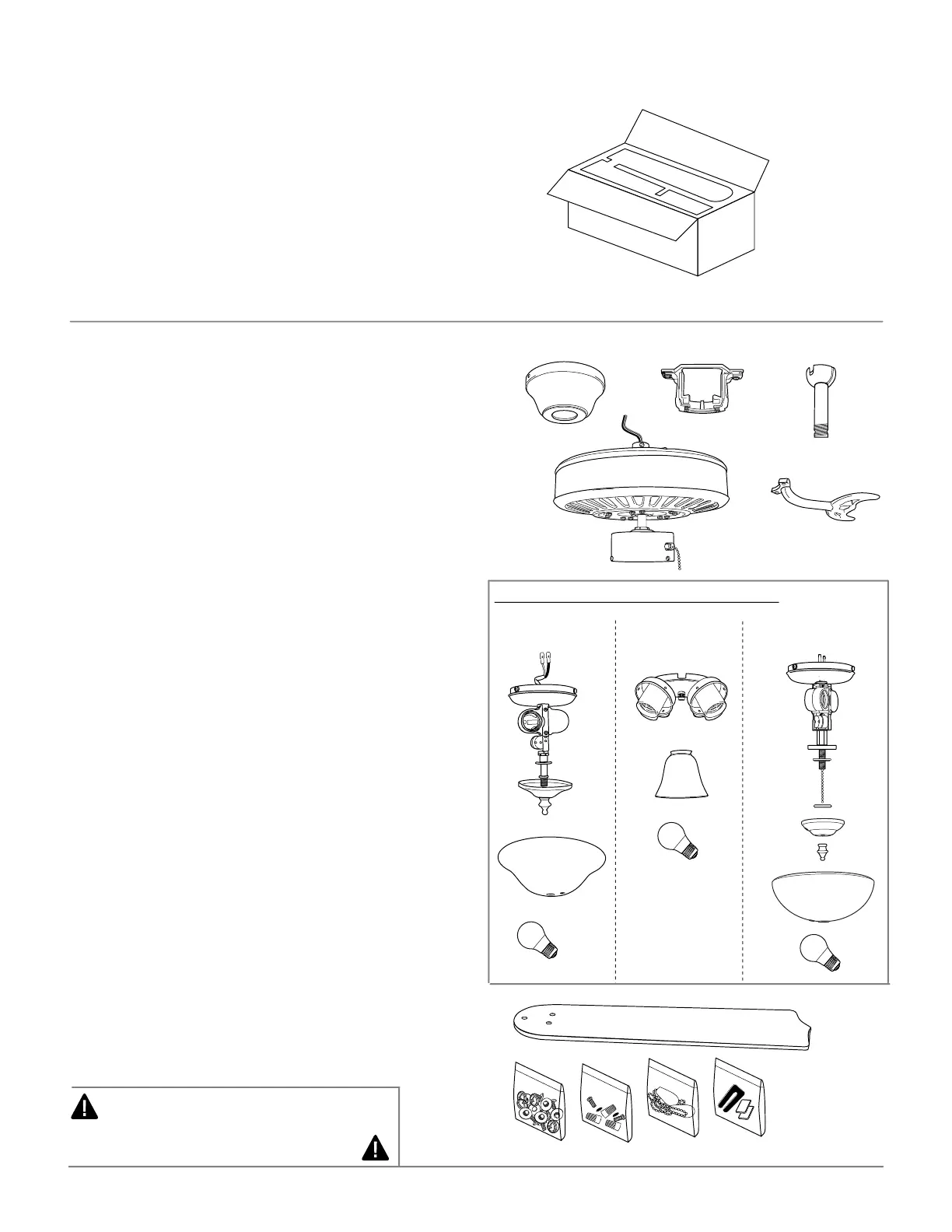

2. Inventario de piezas.
página 3
a
j
b
c
d
e
i
Juegos de luz por número de modelo:
a. cubierta decorativa. 1 unidad
b. soporte de montaje. 1 unidad
c. tubo y bola que sirve para colgar. 1 unidad
d. bastidor del motor. 1 unidad
e. brazo para el aspa. 5 unidades
f. conectador para el juego de luz, 1 sola luz. 1 unidad
f1. arandela con rosca (fijada de antemano al conectador
para el juego de luz). 1 unidad
f2. placa del adorno con rosca (fijada de antemano al
conectador para el juego de luz). 1 unidad
f3. adorno con rosca (fijado de antemano al
conectador para el juego de luz). 1 unidad
f4. pantalla. 1 unidad
f5. bombilla LED de base mediana de 7 vatios. 2 unidades
g. conectador para el juego de luz, 4 luces. 1 unidad
g1. pantalla. 4 unidades
g2. bombilla LED de base mediana de 7 vatios (P104)/
bombilla LED de base mediana de 9 vatios. 4 unidades
h. conectador para el juego de luz, 1 sola luz. 1 unidad
h1. arandela con rosca (fijada de antemano al conectador
para el juego de luz). 1 unidad
h2. placa del adorno con rosca (fijada de antemano al
conectador para el juego de luz). 1 unidad
h3. adorno con rosca (fijado de antemano al
conectador para el juego de luz). 1 unidad
h4. pantalla. 1 unidad
h5. bombilla LED de base mediana de 9 vatios. 2 unidades
i. aspa. 5 unidades
j. paquetes de artículos de ferretería
*Los dibujos en este manual sólo son
representativos
RECORDATORIO IMPORTANTE: Se tienen
que utilizar las piezas provistas con este ventilador
para una instalación adecuada y su seguridad.
f
f2
f1
f3
f4
g
g1
g2
h1
P101
P211
P104/P114
h
h5
f5
h2
h3
h4
