Craftsman 2000 Series User Manual

21
Éléments nécessaires :
Boulondecarrosseriede15.88mm(1/4-20x5/8)
(Qté:6)
11/32” Washer (Qty: 6)
Écrousàembasecannelée(1/4-20)(Qté:6)
Processus :

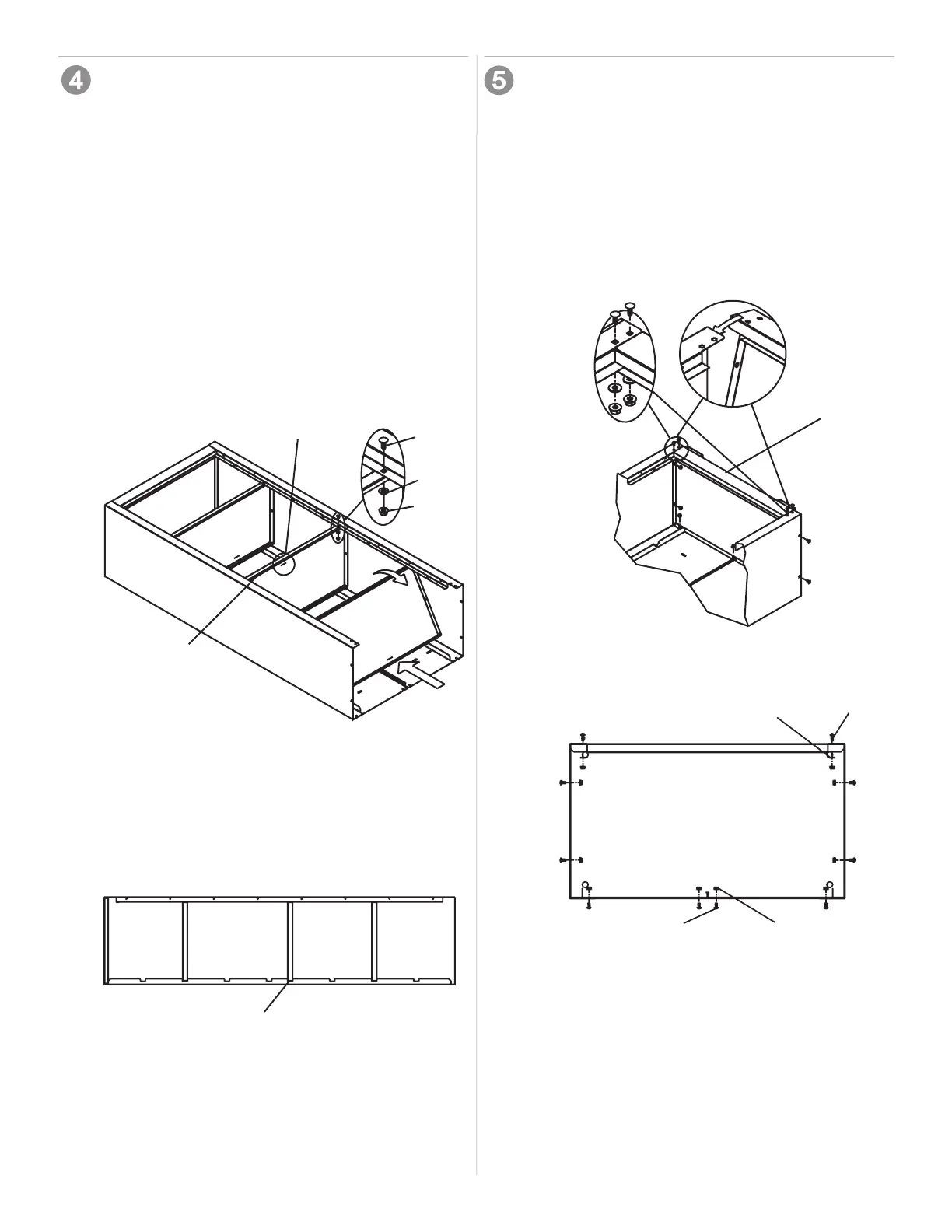

REMARQUE : Les rainures sur les tablettes doivent faire
face vers l’arrière de l’armoire. Installer d’abord la tablette
du haut.
• Insérer la tablette en la faisant passer par le bas de
l’armoire.
• Placer à la hauteur souhaitée à l’arrière de l’armoire, puis
faire pivoter comme sur l’illustration.
• Immobiliser au moyen de deux (2) boulons de
carrosserie, deux (2) rondelles et deux (2) écrous dans
les trous de montage carrés, comme illustré.
• Répéter pour les trois (3) tablettes.
• Serrer avec les doigts.
Boulon
Rondelle
Écrou
Bout élargi vers
le bas
Haut
Bas
REMARQUE : La disposition des tablettes peut varier de
plusieurs façons. La disposition illustrée est recommandée
pour commencer. L’espacement des tablettes du haut et du
baspeutêtremodiéaubesoin.
Haut
Bas
Position basse de la
tablette du centre
Éléments nécessaires :
Boulondecarrosseriede15.88mm(1/4-20x5/8)
(Qté:4)
Visàtêteronde19.05mm(1/4--20x3/4)(Qté:8)
11/32" Washer (Qty: 4)
Écrousàembasecannelée(1/4-20)(Qté:12)
Processus :
• Insérer le fond au bas de l’assemblage et immobiliser au
moyen de quatre (4) boulons de carrosserie, huit (8) vis,
quatre (4) rondelles et douze (12) écrous.
• Serrer avec les doigts.
Bas
Vis Écrou
Utiliser une
rondelle pour
chaque boulon
Le boulon
entre dans
le trou carré
Rainures
