Craftsman 2000 Series User Manual

23
Écrou
Vis
Plaque de
xation
Éléments nécessaires :
Œillet(Qté:2)
Processus :
• Placer l’œillet dans le trou à l’arrière de l’armoire.
Éléments nécessaires :
Visàtêteronde19.05mm(1/4--20x3/4)(Qté:1)
Écrousàembasecannelée(1/4-20)(Qté:1)
Visde76.2mm(14-10x3po)(Qté:1)
AVERTISSEMENT
L’armoireDOITêtrexéeàunmontantdansunecloison
à ossature bois. Le non-respect de cette consigne peut
entraîner des blessures ou endommager le produit.
Les vis et attaches fournies conviennent seulement à une
cloison à montants de bois. Le ciment et les autres surfaces
nécessiteront d’autres types d’attaches (non incluses).
Utiliser les attaches recommandées par les normes de con-
struction de votre région. Le non-respect de cette consigne
peut entraîner des blessures ou endommager le produit.

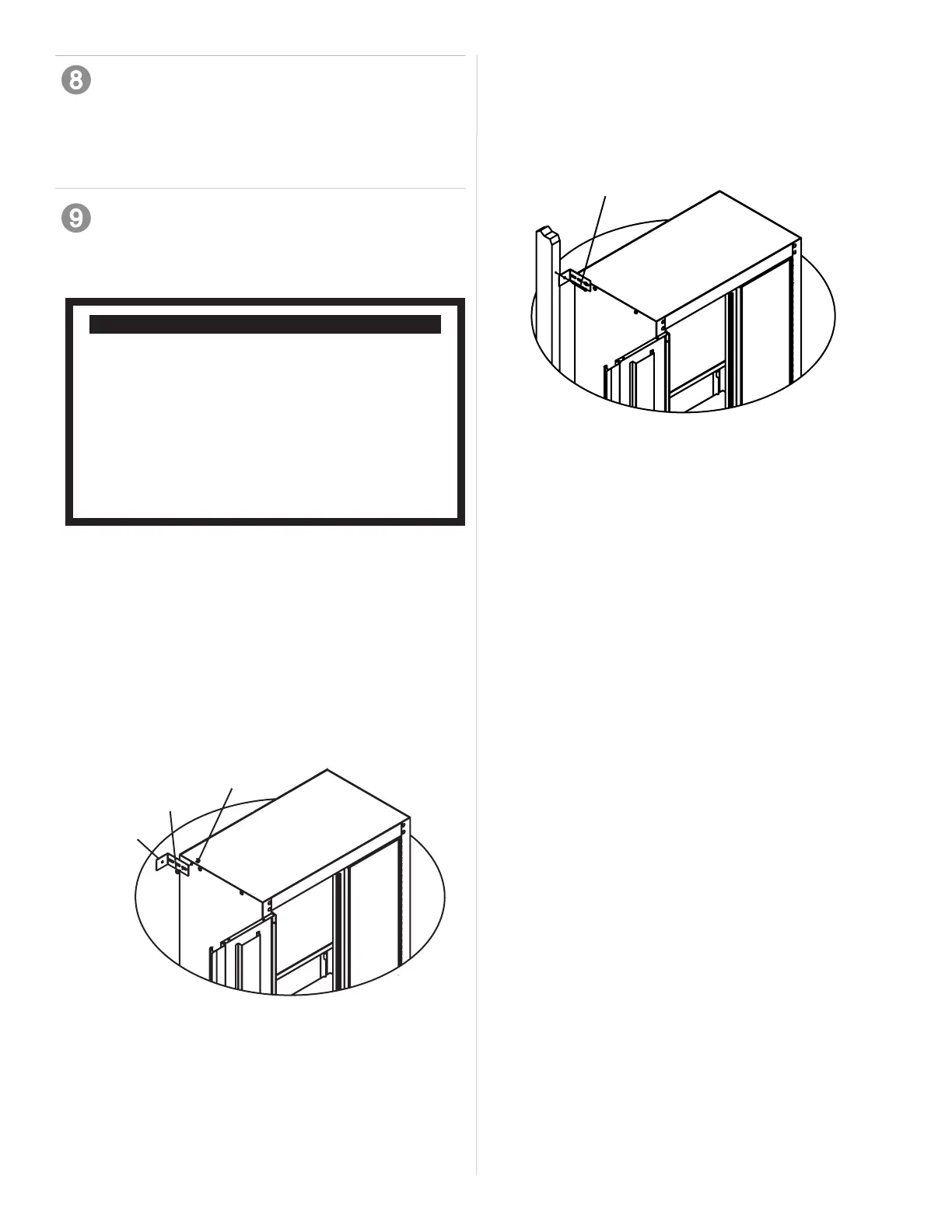

Processus :
•Placerlaplaquedexationàl’endroitsouhaité.Marquer
le centre du trou à pratiquer pour la plaque, en utilisant les
fentes comme gabarit.
•Enleverlaplaque.Perceruntroudemontagede6.4mm
(1/4pouce).
• Fixer la plaque à l’armoire au moyen d’une (1) vis et d’un
(1) écrou.
• Serrer avec les doigts.
REMARQUE :Laplaquedexationpeutêtreinstallée
d’un côté ou l’autre de l’armoire. L’illustration montre la
plaque du côté gauche.
• Aligner l’armoire sur l’emplacement du montant. Ajuster
les pattes de nivellement au besoin.
•Percerunavant-troude3.2mm(1/8po).
• Fixer l’armoire au montant au moyen de la vis de
76.2mm(3po).
8
Vis
