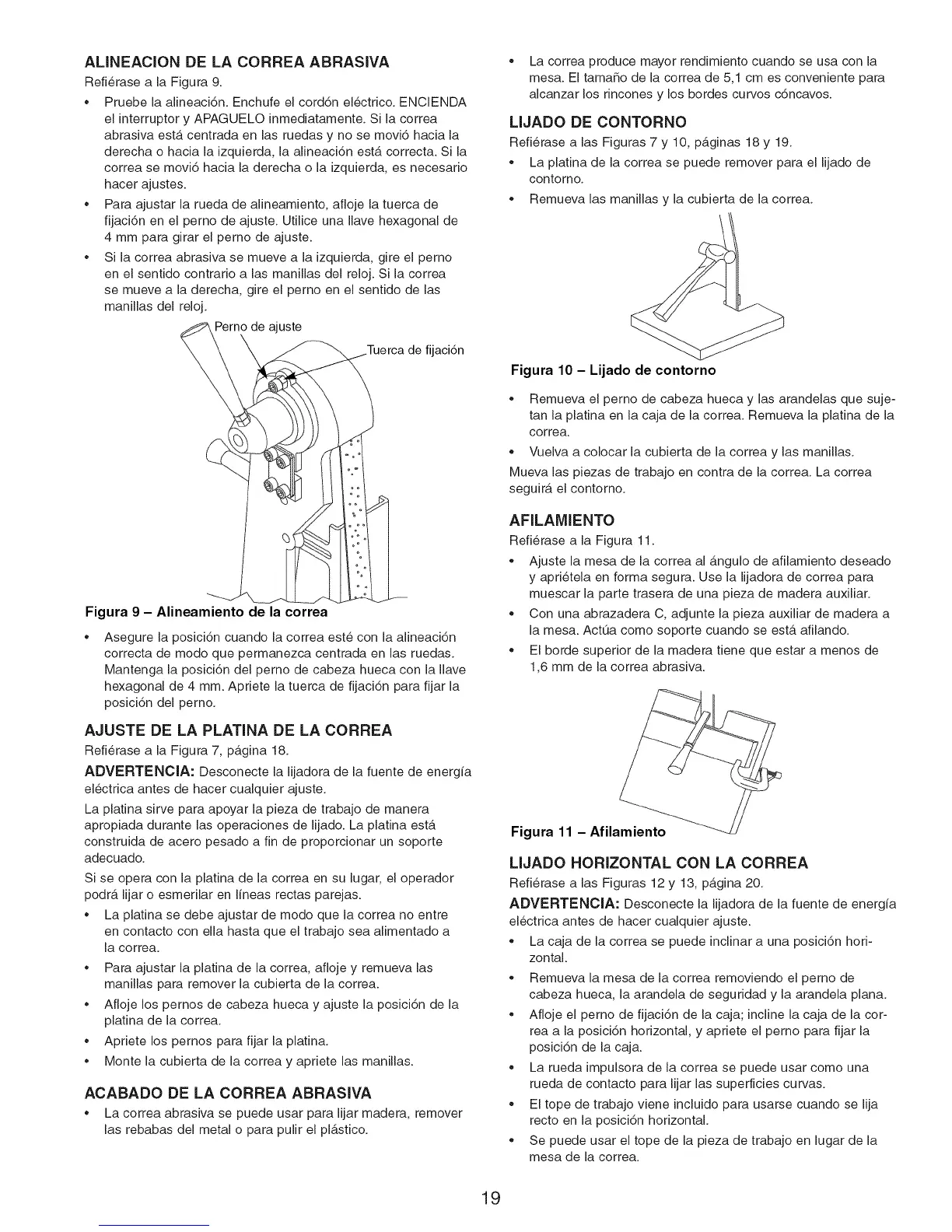

ALINEACION DE LA CORREA ABRASIVA
Refierase a la Figura 9.
• Pruebe la alineaci6n. Enchufe el cord6n electrico. ENCIENDA
el interruptor y APAGUELO inmediatamente. Si la correa
abrasiva estb. centrada en las ruedas y no se movJ6 hacia la
derecha o hacia la izquierda, la alineaci6n est,. correcta. Si la
correa se movi6 hacia la derecha o la izquierda, es necesario
hacer ajustes.
Para ajustar la rueda de alineamiento, afloje la tuerca de
fijaci6n en el perno de ajuste. Utilice una Ilave hexagonal de
4 mm para girar el perno de ajuste.
Si la correa abrasiva se mueve a la izquierda, gJre el perno
en el sentido contrario alas manJllas del reloj. Si la correa
se mueve a la derecha, gire el perno en el sentido de las
manillas del reloj.
Perno de ajuste
Figura 9 - Alineamiento de la correa
fijaci6n
Asegure la posici6n cuando la correa este con la alineaci6n
correcta de modo que permanezca centrada en las ruedas.
Mantenga la posici6n del perno de cabeza hueca con la Ilave
hexagonal de 4 mm. Apriete la tuerca de fijaci6n para fijar la
posici6n del perno.
AJUSTE DE LA PLATINA DE LA CORREA
Refierase a la FJgura 7, pb.gina 18.
ADVERTENOIA: Desconecte la lijadora de la fuente de energia
electrica antes de hacer cualquier ajuste.
La platina sirve para apoyar la pJeza de trabajo de manera
apropiada durante las operaciones de lijado. La platina esta
construida de acero pesado a fin de proporcionar un soporte
adecuado.
Si se opera con la platina de la correa en su lugar, el operador
podr_, lijar o esmerilar en lineas rectas parejas.
La platina se debe ajustar de modo que la correa no entre
en contacto con ella hasta que el trabajo sea alimentado a
la correa.
Para ajustar la platina de la correa, afloje y remueva las
manillas para remover la cubierta de la correa.
Afloje los pernos de cabeza hueca y ajuste la posici6n de la
platina de la correa.
Apriete los pernos para fijar la platina.
Monte la cubierta de la correa y apriete las manillas.
ACABADO DE LA CORREA ABRASIVA
* La correa abrasiva se puede usar para lijar madera, remover
las rebabas del metal o para pulir el pl_.stico.
La correa produce mayor rendimiento cuando se usa con la
mesa. El tamaSo de la correa de 5,1 cm es convenJente para
alcanzar los rincones y los bordes curvos c6ncavos.
LIJADO DE CONTORNO
Refierase a las Figuras 7 y 10, p_.ginas 18 y 19.
La platina de la correa se puede remover para el lijado de
contorno.
Remueva las manillas y la cubierta de la correa.
Figura 10 - Lijado de contorno
Remueva el perno de cabeza hueca y las arandelas que suje-
tan la platina en la caja de la correa. Remueva la platina de la
correa.
Vuelva a colocar la cubierta de la correa y las manillas.
Mueva las piezas de trabajo en contra de la correa. La correa
seguir_, el contorno.
AFILAMIENTO
Refierase a la Figura 11.
Ajuste la mesa de la correa al _.ngulo de afilamiento deseado
y aprietela en forma segura. Use la lijadora de correa para
muescar la parte trasera de una pieza de madera auxJliar.
Con una abrazadera C, adjunte la pJeza auxiliar de madera a
la mesa. ActOa como soporte cuando se est& afilando.
El borde superior de la madera tiene que estar a menos de
1,6 mm de la correa abrasiva.
Figura 11 - Afilamiento
LIJADO HORIZONTAL CON LA CORREA
Refierase alas Figuras 12 y 13, p_.gina 20.
ADVERTENClA: Desconecte la lijadora de la fuente de energia
electrica antes de hacer cualquier ajuste.
La caja de la correa se puede inclinar a una posici6n hori-
zontal.
Remueva la mesa de la correa removiendo el perno de
cabeza hueca, la arandela de seguridad y la arandela plana.
Afloje el perno de fijaci6n de la caja; incline la caja de la cot-
tea a la posici6n horizontal, y apriete el perno para fijar la
posici6n de la caja.
La rueda impulsora de la correa se puede usar como una
rueda de contacto para lijar las superficies curvas.
El tope de trabajo viene incluido para usarse cuando se lija
recto en la posici6n horizontal.
Se puede usar el tope de la pieza de trabajo en lugar de la
mesa de la correa.
19
