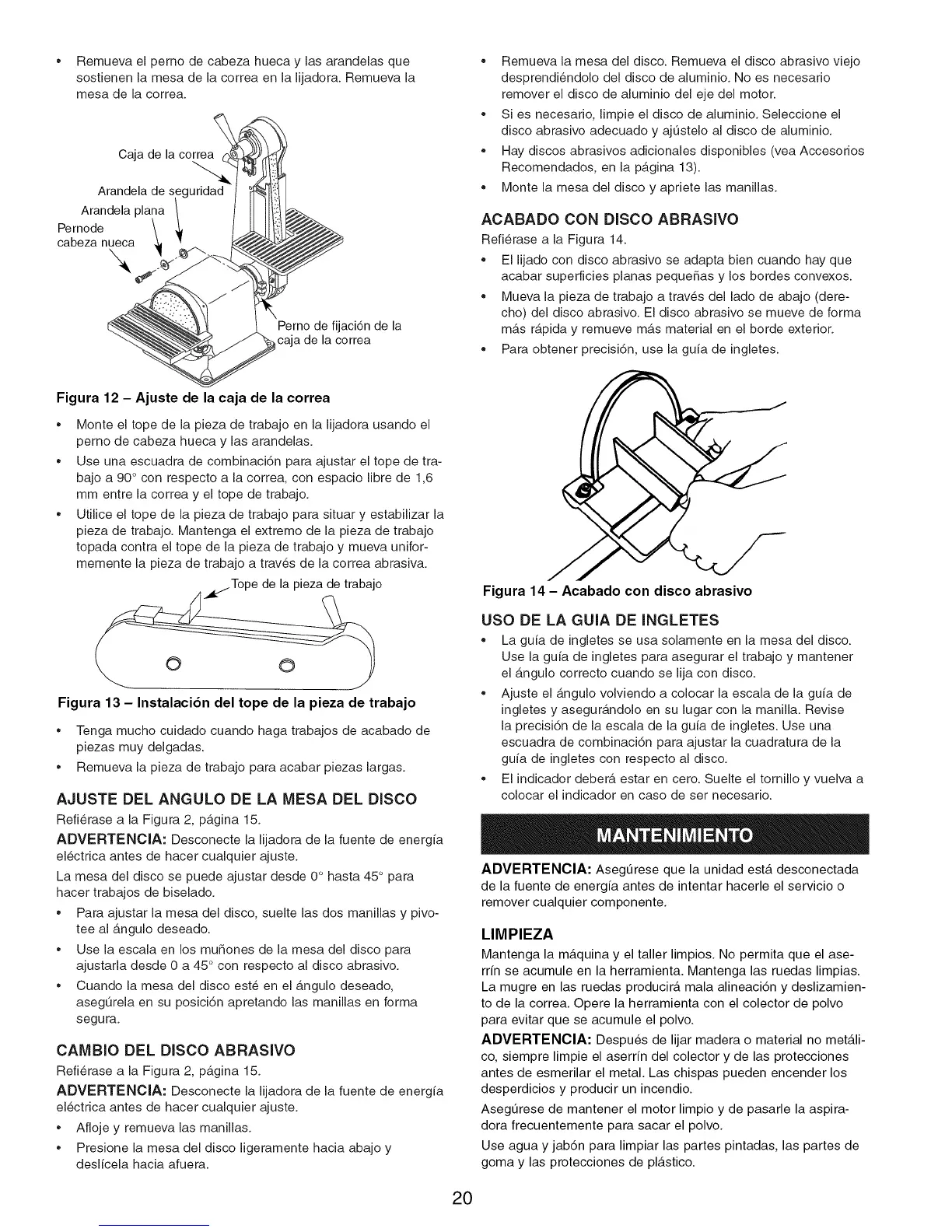

• Remueva el perno de cabeza hueca y las arandelas que
sostienen la mesa de la correa en la lijadora. Remueva la
mesa de la correa.
Caja de la correa
Arandela de siguridad
Arandela plana
Pernode
cabeza nueca
Perno de fijaci6n de la
caja de la correa
Figura 12 - Ajuste de la caja de la correa
• Monte el tope de la pieza de trabajo en la lijadora usando el
perno de cabeza hueca y las arandelas.
• Use una escuadra de combinacidn para ajustar el tope de tra-
bajo a 90 ° con respecto a la correa, con espacio libre de 1,6
mm entre la correa y el tope de trabajo.
• UtJlice el tope de la pieza de trabajo para situar y estabilizar la
pieza de trabajo. Mantenga el extremo de la pieza de trabajo
topada contra el tope de la pieza de trabajo y mueva unifor-
memente la pieza de trabajo a trav_s de la correa abrasiva.
Figura 13 - Instalaci6n del tope de la pieza de trabajo
Tenga mucho cuidado cuando haga trabajos de acabado de
piezas muy delgadas.
Remueva la pieza de trabajo para acabar piezas largas.
AJUSTE DEL ANGULO DE LA MESA DEL DISCO
Refierase a la Figura 2, pb.gina 15.
ADVERTENOIA: Desconecte la lijadora de la fuente de energia
electrica antes de hacer cualquier ajuste.
La mesa del disco se puede ajustar desde 0° hasta 45 ° para
hacer trabajos de biselado.
Para ajustar la mesa del disco, suelte las dos manillas y pivo-
tee al b.ngulo deseado.
Use la escala en los muSones de la mesa del disco para
ajustarla desde 0 a 45 ° con respecto al disco abrasivo.
Cuando la mesa del disco este en el b.ngulo deseado,
asegQrela en su posici6n apretando las manillas en forma
segura.
CAMBIO DEL DISCO ABRASIVO
Refierase a la Figura 2, pb.gina 15.
ADVERTENClA: Desconecte la lijadora de la fuente de energia
electrica antes de hacer cuaiquier ajuste.
Afioje y remueva las manillas.
Presione la mesa del disco ligeramente hacia abajo y
deslicela hacia afuera.
Remueva la mesa del disco. Remueva el disco abrasivo viejo
desprendiendolo del disco de aluminio. No es necesario
remover el disco de aluminio del eje del motor.
Si es necesario, limpie el disco de aluminio. Seleccione el
disco abrasivo adecuado y ajQstelo al disco de aluminio.
Hay discos abrasJvos adJcionales disponibles (vea Accesorios
Recomendados, en la p&gina 13).
Monte la mesa del disco y apriete las manillas.
ACABADO CON DISCO ABRASIVO
Refierase a la Figura 14.
El lijado con disco abrasivo se adapta bien cuando hay que
acabar superficies planas pequeSas y los bordes convexos.
Mueva la pieza de trabajo a trav6s del lado de abajo (dere-
cho) del disco abrasivo. El disco abrasivo se mueve de forma
mb.s r_.pida y remueve mb.s material en el borde exterior.
Para obtener precisi6n, use la guia de ingletes.
Figura 14 - Acabado con disco abrasivo
USO DE LA GUIA DE INGLETES
La guia de ingletes se usa solamente en la mesa del disco.
Use la guia de ingletes para asegurar el trabajo y mantener
el _.ngulo correcto cuando se lija con disco.
Ajuste el _.ngulo volviendo a colocar la escala de la gufa de
ingletes y asegurb.ndolo en su lugar con la manilla. Revise
la precisi6n de la escala de la guia de ingletes. Use una
escuadra de combinaci6n para ajustar la cuadratura de la
guia de ingletes con respecto al disco.
El indicador deberb, estar en cero. Suelte el tornillo y vuelva a
colocar el indicador en caso de set necesario.
ADVERTENCIA: AsegQrese que la unidad est,. desconectada
de la fuente de energia antes de intentar hacerle el servicio o
remover cualquier componente.
LIMPIEZA
Mantenga la m_.quina y el taller limpios. No permita que el ase-
rrin se acumule en la herramienta. Mantenga las ruedas limpias.
La mugre en las ruedas producir_, mala alineaci6n y deslizamien-
to de la correa. Opere la herramienta con el colector de polvo
para evitar que se acumule el polvo.
ADVERTENClA: Despues de lijar madera o material no met_.li-
co, siempre limpie el aserrin del colector y de las protecciones
antes de esmerilar el metal. Las chispas pueden encender los
desperdicios y producir un incendio.
AsegQrese de mantener el motor limpio y de pasarle la aspira-
dora frecuentemente para sacar el polvo.
Use agua y jab6n para limpiar las partes pintadas, las partes de
goma y las protecciones de pl_.stico.
20
