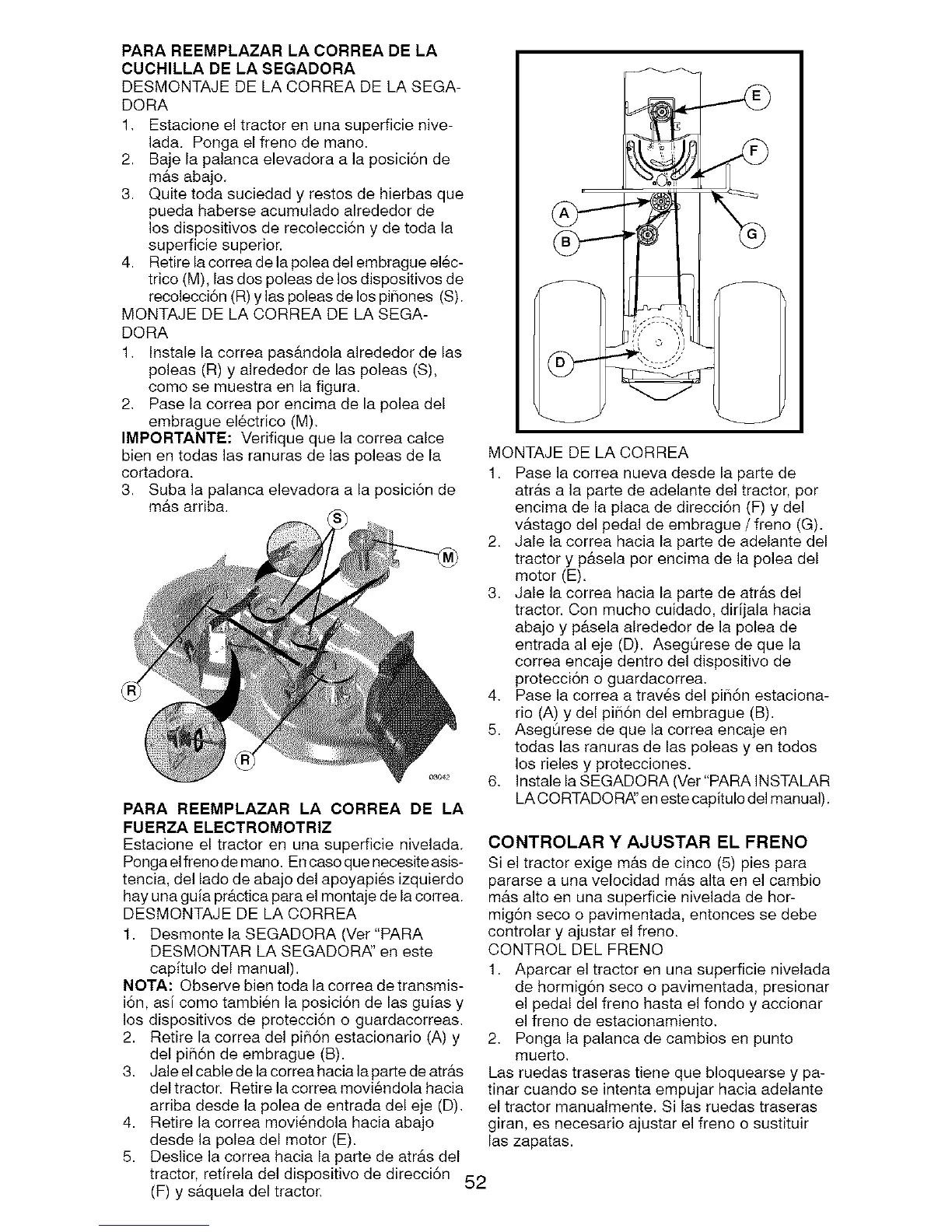

Craftsman 917.28821 - Page 52

PARA REEMPLAZAR LA CORREA DE LA
CUCHILLA DE LA SEGADORA
DESMONTAJE DE LA CORREA DE LA SEGA-
DORA
1. Estacione el tractor en una superficie nive-
lada. Ponga el freno de mano.
2. Baje la palanca elevadora a la posici6n de
m&s abajo.
3. Quite toda suciedad y restos de hierbas que
pueda haberse acumulado alrededor de
los dispositivos de recolecci6n y de toda la
superficie superior.
4. Retire la correa de la polea del embrague elec-
trico (M), las dos poleas de los dispositivos de
recolecci6n (R) y las poleas de los pi_ones (S).
MONTAJE DE LA CORREA DE LA SEGA-
DORA
1. Instale la correa pas&ndola alrededor de las
poleas (R) y alrededor de las poleas (S),
como se muestra en la figura.
2. Pase la correa por encima de la polea del
embrague el6ctrico (M).
IMPORTANTE: Verifique que la correa calce
bien en todas las ranuras de las poleas de la
cortadora.
3. Suba la palanca elevadora a la posici6n de
mas arriba.
PARA REEMPLAZAR LA CORREA DE LA
FUERZA ELECTROMOTRIZ
Estacione el tractor en una superficie nivelada.
Pongaelfrenode mano. En caso que necesite asis-
tencia, del lado de abajo del apoyapies izquierdo
hay una guia pr&ctica para el montaje de la correa.
DESMONTAJE DE LA CORREA
1. Desmonte la SEGADORA (Ver"PARA
DESMONTAR LA SEGADORA' en este
capitulo del manual).
NOTA: Observe bien toda la correa de transmis-
i6n, asi como tambi6n la posici6n de las guias y
los dispositivos de protecci6n o guardacorreas.
2. Retire la correa del pi_6n estacionario (A) y
del pi_6n de embrague (B).
3. Jale el cable de la correa hacia la parte de atr&s
del tractor. Retire la correa movi6ndola hacia
arriba desde la polea de entrada del eje (D).
4. Retire la correa moviendola hacia abajo
desde la polea del motor (E).
5. Deslice la correa hacia la parte de atr&s del
S;::Z:" ';i
O
,-,...4;
?
MONTAJE DE LA CORREA
1. Pase la correa nueva desde la parte de
atras a la parte de adelante del tractor, por
encima de la placa de direcci6n (F) y del
v&stago del pedal de embrague / freno (G).
2. Jale la correa hacia la parte de adelante del
tractor y p&sela por encima de la polea del
motor (E).
3. Jale la correa hacia la parte de atr&s del
tractor. Con mucho cuidado, dirijala hacia
abajo y p&sela alrededor de la polea de
entrada al eje (D). Aseg0rese de que la
correa encaje dentro del dispositivo de
protecci6n o guardacorrea.
4. Pase la correa a trav6s del pi_6n estaciona-
rio (A) y del pi_i6n del embrague (B).
5. Aseg0rese de que la correa encaje en
todas las ranuras de las poleas yen todos
los rieles y protecciones.
6. Instale la SEGADORA (Ver"PARA INSTALAR
LA CORTADO RA' en este capitulo del manual).
CONTROLAR Y AJUSTAR EL FRENO
Si el tractor exige m&s de cinco (5) pies para
pararse a una velocidad m&s alta en el cambio
m&s alto en una superficie nivelada de hor-
mig6n seco o pavimentada, entonces se debe
controlar y ajustar el freno.
CONTROL DEL FRENO
1. Aparcar el tractor en una superficie nivelada
de hormig6n seco o pavimentada, presionar
el pedal del freno hasta el fondo y accionar
el freno de estacionamiento.
2. Ponga la palanca de cambios en punto
muerto.
Las ruedas traseras tiene que bloquearse y pa-
tinar cuando se intenta empujar hacia adelante
el tractor manualmente. Si las ruedas traseras
giran, es necesario ajustar el freno o sustituir
las zapatas.
tractor, retirela del dispositivo de direcci6n 52
(F) y saquela del tractor.
