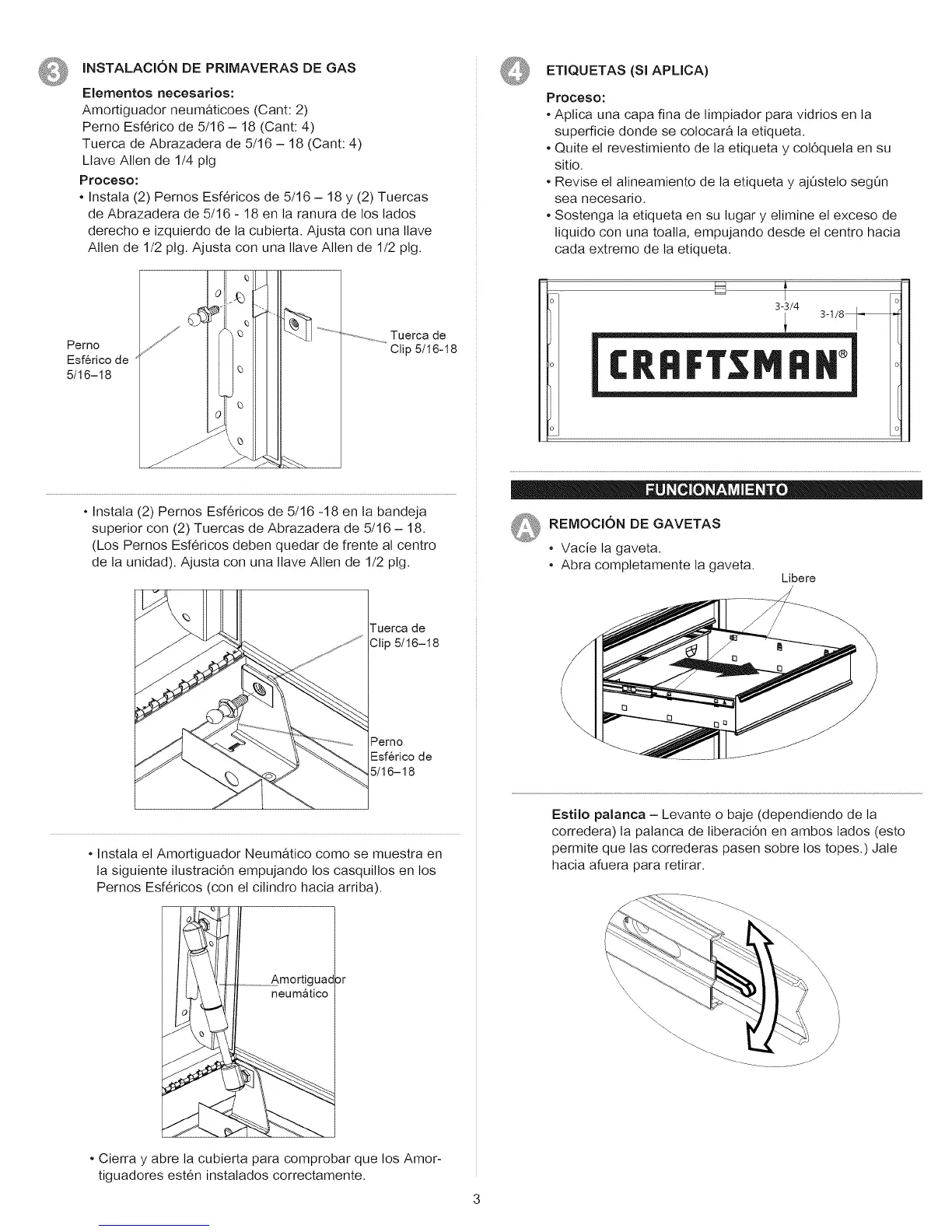

INSTALACION DE PRIMAVERAS DE GAS
Elementos necesarios:
Amortiguador neum&ticoes (Cant: 2)
Pemo Esf@ico de 5/16 - 18 (Cant: 4)
Tuerca de Abrazadera de 5/16 - 18 (Cant: 4)
Llave Allen de 1/4 pig
Proceso:
• Instala (2) Pemos Esf@icos de 5/16 - 18 y (2) Tuercas
de Abrazadera de 5/16 - 18 en la ranura de los lados
derecho e izquierdo de la cubierta. Ajusta con una ltave
Allen de 1/2 pig. Ajusta con una ltave Allen de 1/2 pig.
Perno
Esf@ico de
5/16-18
..................................Tuerca de
Clip 5/16-18
• Instala (2) Pernos Esf@icos de 5/16 -18 en ta bandeja
superior con (2) Tuercas de Abrazadera de 5/16 - 18.
(Los Pernos Esf@icos deben quedar de frente al centro
de la unidad). Ajusta con una llave Allen de 1/2 pig.
ETIQUETAS (Sl APLICA)
Proceso:
• Aplica una capa fina de timpiador para vidrios en la
superficie donde se colocar& la etiqueta.
• Quite et revestimiento de ta etiqueta y cot6quela en su
sitio.
• Revise et alineamiento de ta etiqueta y ajQstelo segQn
sea necesario.
• Sostenga la etiqueta en su lugar y etimine et exceso de
liquido con una toalla, empujando desde el centro hacia
cada extremo de la etiqueta.
I
CRRFTSMRH
REMOCION DE GAVETAS
• Vacie ta gaveta.
• Abra completamente la gaveta.
Libere
Tuerca de
Clip 5/16-18
Perno
Esf6rico de
5/16-18
• Instala et Amortiguador Neum&tico como se muestra en
la siguiente itustraci6n empujando los casquittos en los
Pernos Esf6ricos (con el citindro hacia arriba).
Estilo palanca - Levante o baje (dependiendo de ta
corredera) la palanca de liberaci6n en ambos tados (esto
permite que las correderas pasen sobre los topes.) Jale
hacia afuera para retirar.
Amortiguac )r
neumatico
• Cierra y abre la cubierta para comprobar que los Amor-
tiguadores est6n instalados correctamente.
