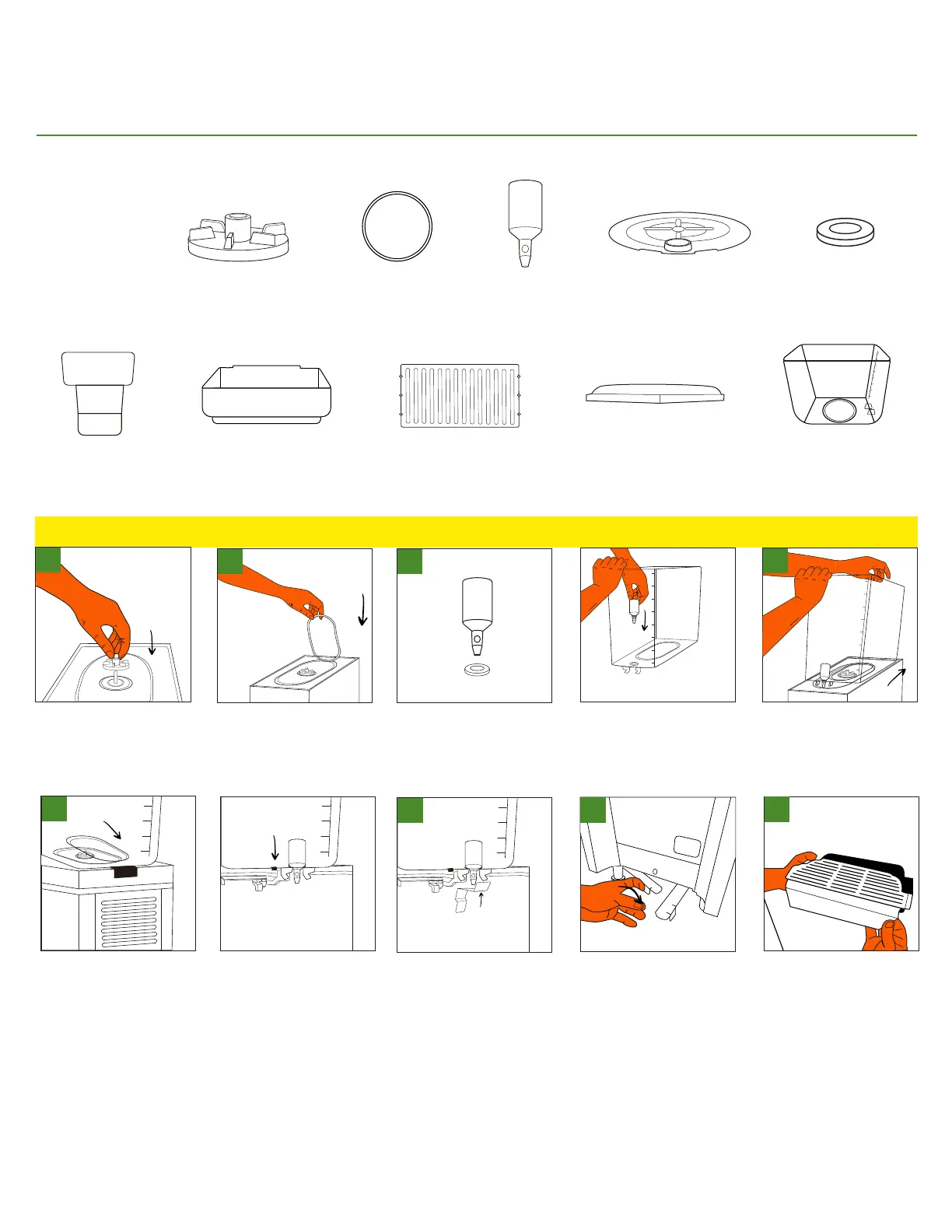

ARMADO / DESARMADO DE DISPENSADOR DE BEBIDAS: MODELO CS-3L-16
BEVERAGE DISPENSER ASSEMBLY / DISASSEMBLY: MODEL CS-3L-16
Install mixing impeller.
Coloca el imán.
Install bowl gasket. Place o-ring on dispense valve (check if nicked or twisted).
Place in bowl.
Install assembled bowl.
Important: Machine must
be OFF.
Install push handle.
Instale la palanca.
Flip out support bracket for
drip tray.
Levante el soporte de la
ménsula para la charola
escurridora.
Place drip tray cover on
drip tray.
Coloca la cubierta sobre la
charola escurridora.
A. B.
Pieces per bowl / Piezas por tazón
Push Handle
Palanca
Valve
Válvula
Mixing impeller
Imán
Bowl gasket
Empaque
Bowl
Tazón
Pump cover
Bomba
O-ring
Seguro
PUSH
Grill
Rejilla
Drip tray
Charola escurridora
Bowl cover
Tapa del tazón
Assembly / Emsamblaje
2
Insert bowl lip underneath of lock position on the back
of top tray. Then, press down on the front of the bowl
until you hear a click indicating the bowl is locked
properly in place.
Inserte el borde del tazón debajo de la posición de
bloqueo en la parte posterior de la bandeja superior.
Luego, presione hacia abajo en el frente del recipiente
hasta que escuche un clic que indica que el recipiente
está bloqueado correctamente en su lugar.
5
3
4
1
PUSH
6
PUSH
PUSH
Crathco
7
8
