LED INDIKATOR PENGAMAN (FAULT)
LED akan berkedip-kedip jika terjadi kesalahan pada instalasi penguat suara dan akan
menyala terus jika terjadi kerusakan pada penguat suara. Lihat Gambar 5.
Catatan :
Cabut semua kabel dari penguat suara dan lakukan pemeriksaan satu per satu. Pastikan
kesalahan ditemukan sebelum memasang kembali kabel ke penguat suara.

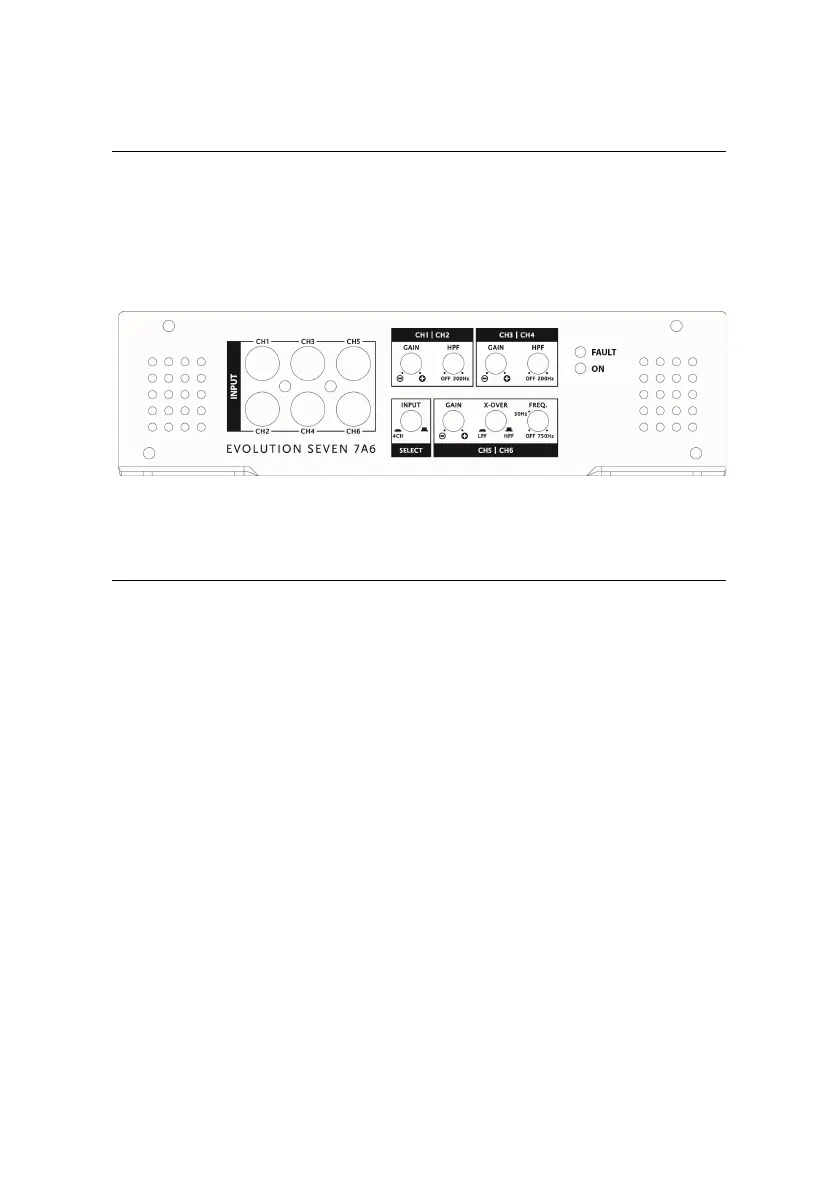

Gambar 5
ILUSTRASI PERKABELAN
1. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan pasif crossover 2 input (bi-wire) dan 1 buah pengeras suara nada rendah dalam
konfigurasi mono. Lihat Gambar 6.
2. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan 1 input dan 2 buah pengeras suara nada rendah dalam konfigurasi mono. Lihat
Gambar 7.
3. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke 2 set pengeras suara 3 jalur atau 2
jalur yang diletakan di depan dan belakang mobil serta 2 buah pengeras suara nada
rendah dalam konfigurasi stereo. Lihat Gambar 8.
4. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan aktif crossover. Lihat Gambar 9.
5. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan kombinasi aktif/pasif, dan 2 buah pengeras suara nada rendah dalam konfigurasi
stereo. Lihat Gambar 10.
