CPS3-1M-2M-DED
59

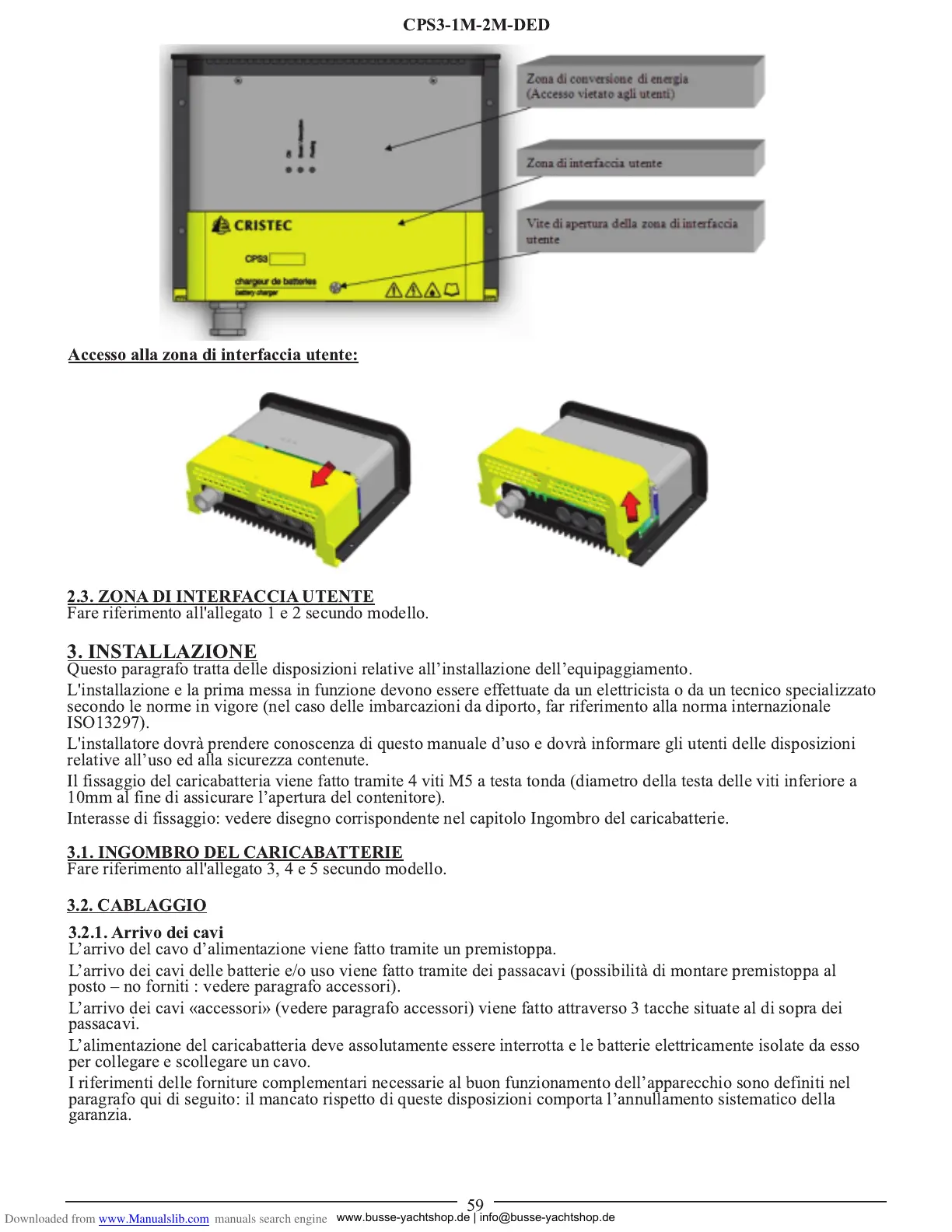

Accesso alla zona di interfaccia utente:
2.3. ZONA DI INTERFACCIA UTENTE
Fare riferimento all'allegato 1 e 2 secundo modello.
3. INSTALLAZIONE
Questo paragrafo tratta delle disposizioni relative all’installazione dell’equipaggiamento.
L'installazione e la prima messa in funzione devono essere effettuate da un elettricista o da un tecnico specializzato
secondo le norme in vigore (nel caso delle imbarcazioni da diporto, far riferimento alla norma internazionale
ISO13297).
L'installatore dovrà prendere conoscenza di questo manuale d’uso e dovrà informare gli utenti delle disposizioni
relative all’uso ed alla sicurezza contenute.
Il fissaggio del caricabatteria viene fatto tramite 4 viti M5 a testa tonda (diametro della testa delle viti inferiore a
10mm al fine di assicurare l’apertura del contenitore).
Interasse di fissaggio: vedere disegno corrispondente nel capitolo Ingombro del caricabatterie.
3.1. INGOMBRO DEL CARICABATTERIE
Fare riferimento all'allegato 3, 4 e 5 secundo modello.
3.2. CABLAGGIO
3.2.1. Arrivo dei cavi
L’arrivo del cavo d’alimentazione viene fatto tramite un premistoppa.
L’arrivo dei cavi delle batterie e/o uso viene fatto tramite dei passacavi (possibilità di montare premistoppa al
posto – no forniti : vedere paragrafo accessori).
L’arrivo dei cavi «accessori» (vedere paragrafo accessori) viene fatto attraverso 3 tacche situate al di sopra dei
passacavi.
L’alimentazione del caricabatteria deve assolutamente essere interrotta e le batterie elettricamente isolate da esso
per collegare e scollegare un cavo.
I riferimenti delle forniture complementari necessarie al buon funzionamento dell’apparecchio sono definiti nel
paragrafo q
ui di seguito: il mancato rispetto di queste disposizioni comporta l’annullamento sistematico della
garanzia.
