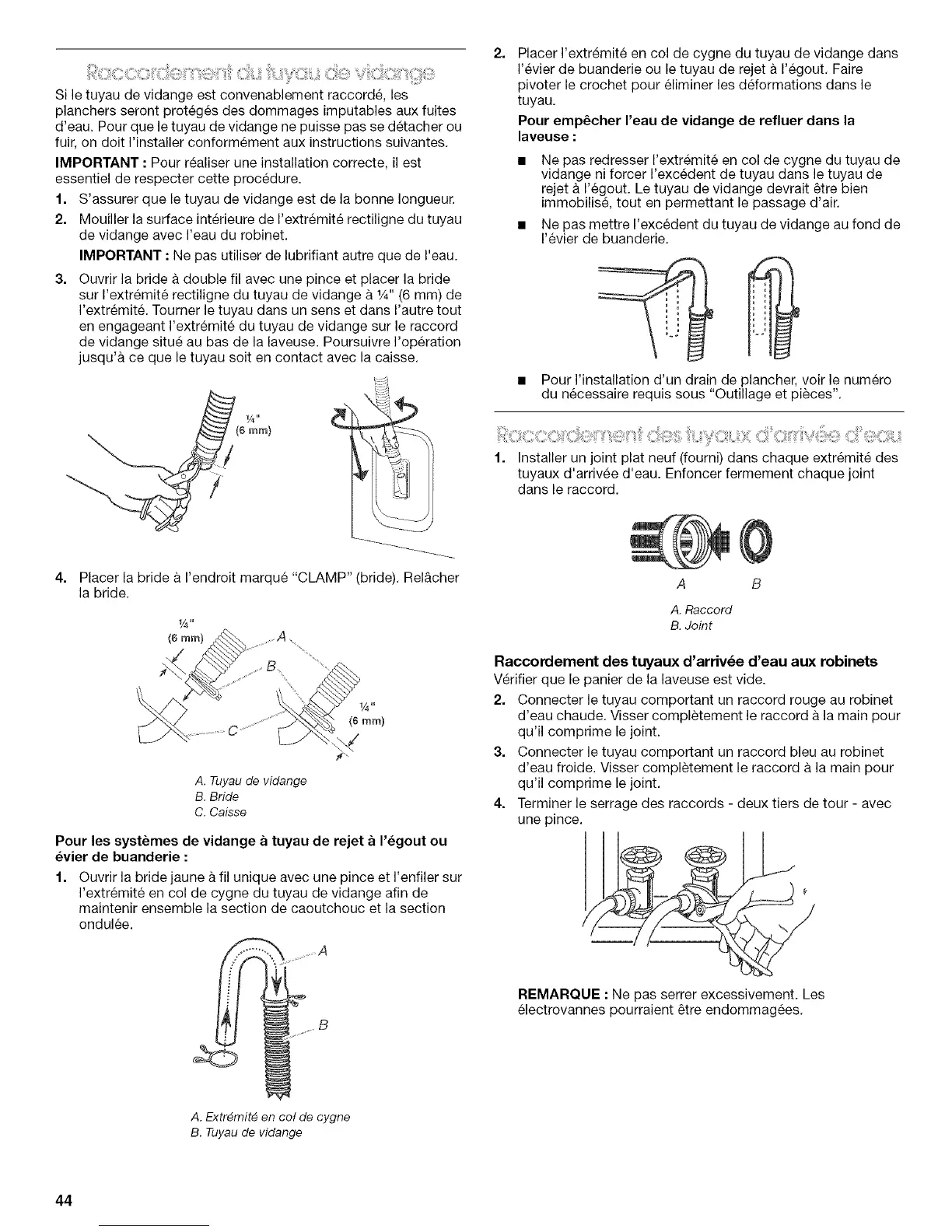

Si le tuyau de vidange est convenablement raccorde, les
planchers seront proteg6s des dommages imputables aux fuites
d'eau. Pour que le tuyau de vidange ne puisse passe detacher ou
fuir, on doit I'installer conformement aux instructions suivantes.
IMPORTANT : Pour realiser une installation correcte, il est
essentiel de respecter cette procedure.
1. S'assurer que le tuyau de vidange est de la bonne Iongueur.
2. Mouiller la surface interieure de I'extr6mite rectiligne du tuyau
de vidange avec I'eau du robinet.
IMPORTANT : Ne pas utiliser de lubrifiant autre que de I'eau.
3=
Ouvrir la bride & double fil avec une pince et placer la bride
sur I'extremit6 rectiligne du tuyau de vidange fl 1/4"(6 mm) de
I'extremit6. Tourner le tuyau darts un sens et dans I'autre tout
en engageant I'extremit6 du tuyau de vidange sur le raccord
de vidange situe au bas de la laveuse. Poursuivre I'operation
jusqu'fl ce que le tuyau soit en contact avec la caisse.
4=
Placer la bride fl I'endroit marque "CLAMP" (bride). Rel&cher
la bride.
A. Tuyau de vidange
B. Bride
C. Caisse
Pour les systemes de vidange a tuyau de rejet a 1'6gout ou
6vier de buanderie :
1. Ouvrir la bride jaune fl fil unique avec une pince et I'enfiler sur
I'extremit6 en col de cygne du tuyau de vidange afin de
maintenir ensemble la section de caoutchouc et la section
ondulee.
Placer I'extremit6 en col de cygne du tuyau de vidange dans
I'evier de buanderie ou le tuyau de rejet fl I'egout. Faire
pivoter le crochet pour eliminer les deformations dans le
tuyau.
Pour emp6cher I'eau de vidange de refluer dans la
laveuse :
• Ne pas redresser I'extremit6 en col de cygne du tuyau de
vidange ni forcer I'excedent de tuyau darts le tuyau de
rejet fl I'egout. Le tuyau de vidange devrait 6tre bien
immobilise, tout en permettant le passage d'air.
• Ne pas mettre I'excedent du tuyau de vidange au fond de
I'evier de buanderie.
• Pour I'installation d'un drain de plancher, voir le numero
du necessaire requis sous "Outillage et pieces".
:; [ i, ,:
1. Installer un joint plat neuf (fourni) dans chaque extremit6 des
tuyaux d'arrivee d'eau. Enfoncer fermement chaque joint
dans le raccord.
A B
A. Raccord
B. Joint
Raccordement des tuyaux d'arriv6e d'eau aux robinets
Verifier que le panier de la laveuse est vide.
2. Connecter le tuyau comportant un raccord rouge au robinet
d'eau chaude. Visser completement le raccord fl la main pour
qu'il comprime le joint.
3. Connecter le tuyau comportant un raccord bleu au robinet
d'eau froide. Visser completement le raccord fl la main pour
qu'il comprime le joint.
4. Terminer le serrage des raccords - deux tiers de tour - avec
une pince.
REMARQUE : Ne pas serrer excessivement. Les
electrovannes pourraient 6tre endommagees.
A. Extr6mit_ en col de cygne
B. Tuyau de vidange
44
