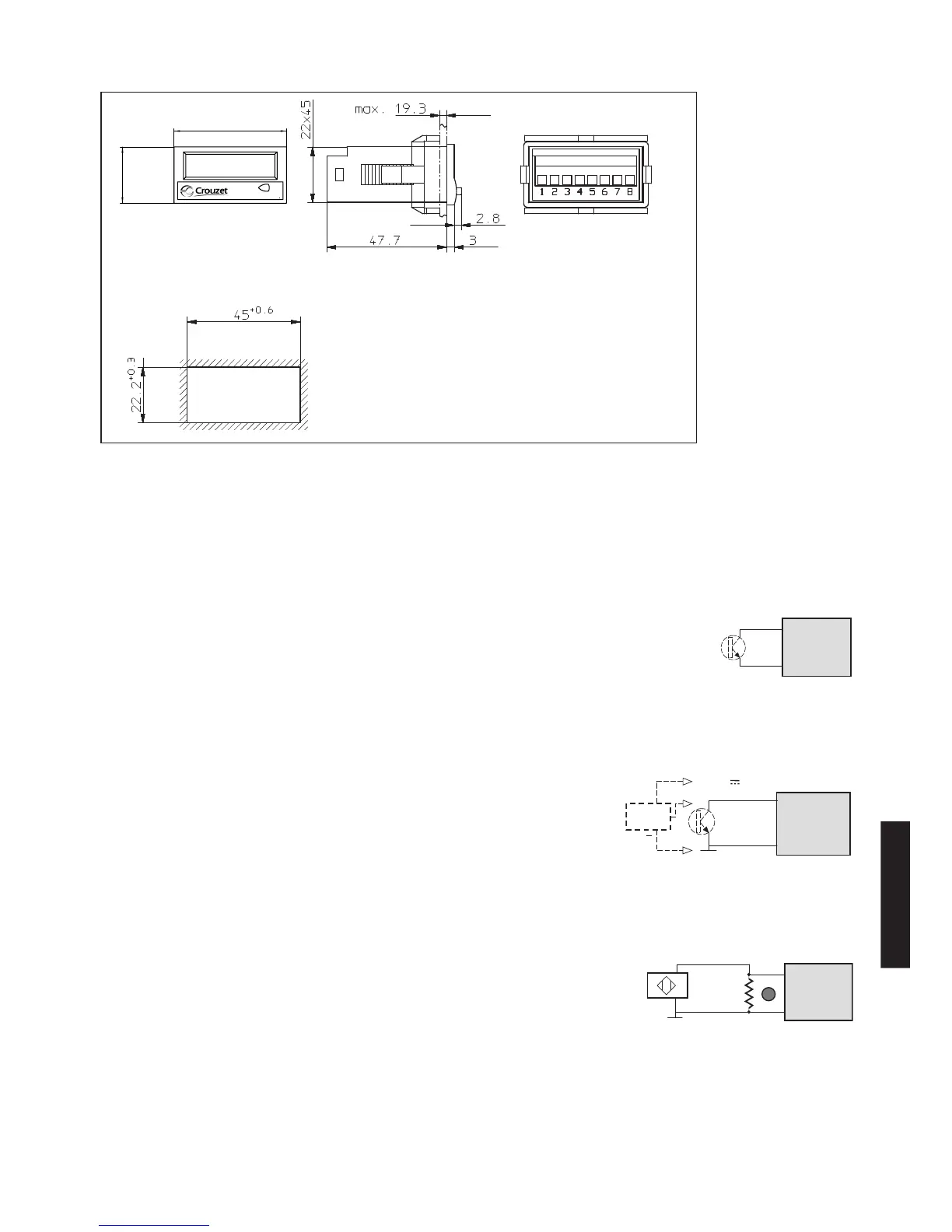

Dimensions/Dimensions/Dimensioni/Dimensiones/Abmessungen:
Découpe panneau/Panel cut-out/Foro d’incasso/ Corte
d
e encastre/Schalttafelausschnitt:
Prüfmaß
-
date
24
48
1 CTR24
R
CCTTRR2244
Exemples de raccordement/Connection
examples/Esempi di collegamento/
Ejemplos de conexión/Anschlussbeispiele
CTR24-2251/2351
fr: Entrée de comptage rapide, NPN
gb: High-speed counting input, NPN
it: Ingresso di conteggio veloce, NPN
sp: Entrada de conteo rápida, NPN
de: Schneller Zähleingang, NPN
fr: Entrée de comptage rapide transistor NPN ou
détecteur de proximité NPN 3 fils
(pour détecteur avec courant de fuite </= 1 mA)
gb: High-speed counting input, NPN transistor or
3-wire NPN proximity switch (for switch with leakage current </= 1 mA)
it: Ingresso di conteggio veloce transistore NPN o
sensore di prossimità NPN a 3 fili
(per sensore con corrente di fuga </= 1 mA)
sp: Entrada de conteo rápida transistor NPN o detector de proximidad NPN
de 3 hilos (para detector con corriente de fuga </= 1 mA)
de: Schneller Zähleingang, NPN-Transistor oder 3-Draht-NPN-
Näherungsschalter (für Schalter mit Leckstrom </= 1 mA)
fr: Entrée de comptage rapide détecteur de proximité 2 fils
gb: High-speed counting input 2-wire proximity switch
it: Ingresso di conteggio veloce sensore di prossimità a 2 fili
sp: Entrada de conteo rápida detector de proximidad de 2 hilos
de: Schneller Zähleingang 2-Draht-Näherungsschalter
1
6
1
6
NPN
+
OV
4-30V
OV
1
6
1
