Crouzet CTR24-2251 User Manual

Campo de trabajo: Grado de suciedad 2
A
limentación:
B
atería de litio no reemplazable
(aproximadamente 8 años de duración a 20°C)
T
emperatura de utilización:
–
10 ... +55 °C, humedad relativa < 85%,
sin condensación
T
emperatura de funcionamiento:
–10 ... +60 °C
Temperatura de almacenamiento:
–20 ... +70 °C
A
ltura: hasta 2000 m
Retroiluminación:
f
uente eléctrica exterior
(
24 V CC ±20 %, 50 mA)

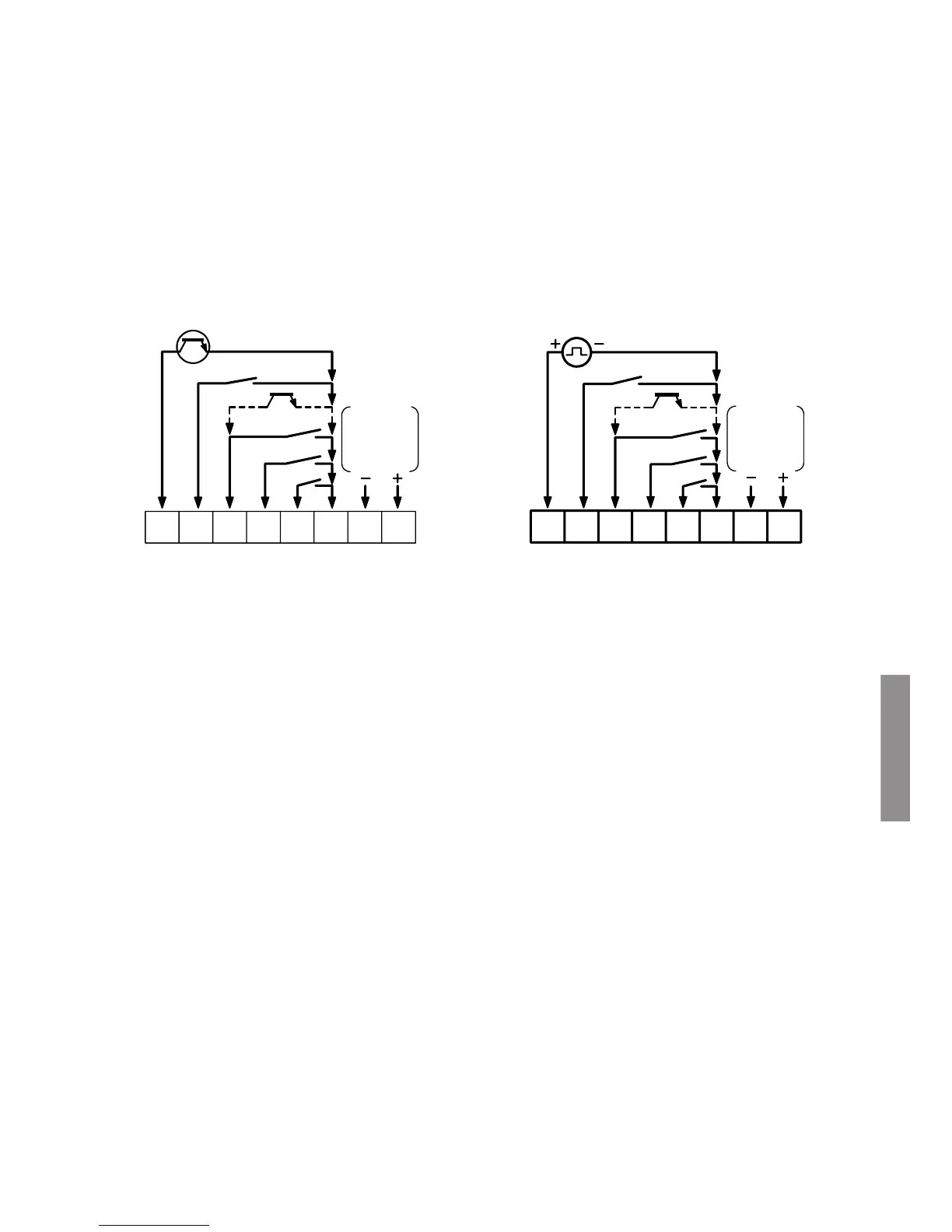

Entradas, conexiones y modos de funcionamiento ajustables (ejecuciones de CC)
Prüfmaß
-
24Vdc
Back light
only for
2
341 version
768
sub
R.Enable
12ms
High 4 ... 30Vdc - 12KHz
Low 30Hz
Speed
Reset
12345
S
Prüfmaß
-
12345678
R.Enable
Reset
24Vdc
High 7KHz
sub
c
Low 30Hz
Speed
12ms
B
ack light
only for
2351 version
A
Terminales de rosca 1:
NPN: activo para el frente negativo
Resistencia de entrada: aproximadamente 1 MOhm
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 3 ... 30 V CC
Frecuencia de entrada máx. con una relación
impulso o pausa de 1:1:7 kHz
Terminales de rosca 2:
NPN: activo para el frente negativo
Resistencia de entrada: aproximadamente 1 MOhm
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 3 ... 30 V CC
Frecuencia de entrada máx. con una relación
impulso o pausa de 1:1:30Hz
Terminal de rosca 4:
Bloqueo eléctrico de la tecla de puesta a cero
Entrada de contacto / colector abierto NPN
(conmutación a 0 V CC)
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 3 ... 5 V CC
Resistencia de entrada: aproximadamente. 2,2 MOhm
Entrada no activada:
Tecla de puesta a cero bloqueada
Entrada en contacto
con GND: Tecla de puesta a cero desbloqueada
Terminal de rosca 6:
Conexión GND común a todas las entradas
Terminal de rosca 8:
(+)
alimentación exterior para opción LCD retroiluminada
(24 V CC ± 20 %, 50 mA)
PNP: activo para el frente positivo
Resistencia de entrada: aproximadamente 100 kOhm
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 4 ... 30 V CC
Frecuencia de entrada máx. con una relación
impulso o pausa de 1:1:12 kHz
Terminal de rosca 3:
Entrada de puesta a cero, activa para el flanco negativo
Entrada de contacto / colector abierto NPN
(conmutación a 0 V CC)
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 3 ... 30 V CC
Duración de impulso mín.: 50 ms
Resistencia de entrada: aproximadamente 2,2 MOhm
Terminal de rosca 5:
Cambio de modo de funcionamiento (Modo)
Entrada de contacto / colector abierto NPN
(conmutación a 0 V CC)
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 3 ... 5 V CC
Resistencia de entrada: aproximadamente 2,2 MOhm
Función: sentido de conteo restante
Terminal de rosca 7:
(–) alimentación exterior para opción LCD retroiluminada
15
e
s
p
a
ñ
o
l
