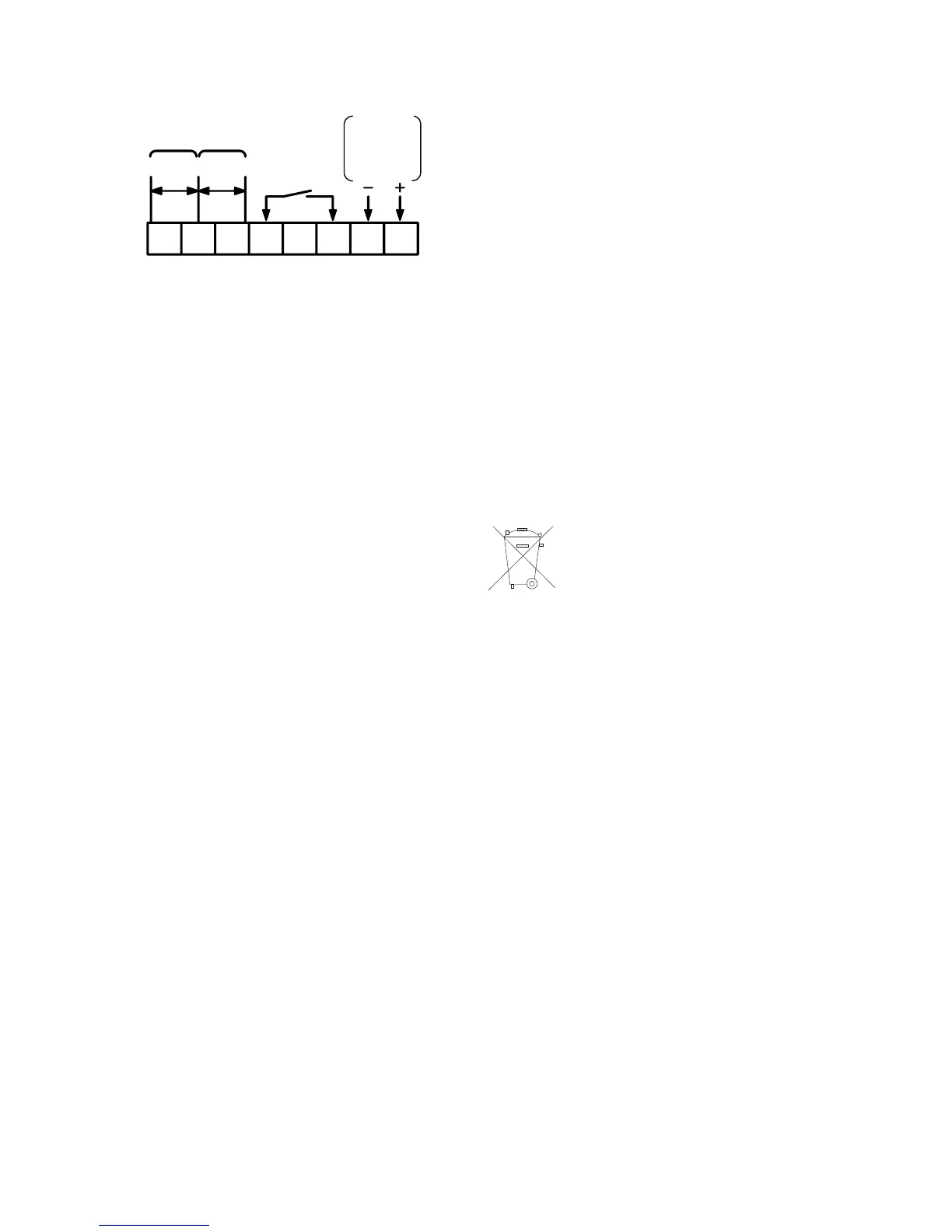

Conexiones (ejecuciones de CA).
Terminales de rosca 1 y 3:
Entrada de conteo y entrada de puesta a cero
Entrada optoacoplador 10 ... 260 V CA/V CC
Desacoplamiento galvánico, activo para la señal Alta
Duración de impulso mín.: 16 ms
Frecuencia máx.: aproximadamente 30 Hz
Nivel Bajo: 0 ... 2 V CA/V CC
Nivel Alto: 10 ... 260 V CA/V CC
Resistencia de entrada: aproximadamente 160 kOhm
Terminal de rosca 2:
Común CA/CC, conexión común para las entradas de
optoacoplador (terminal de rosca 1 y terminal de
rosca 3).
Terminal de rosca
4:
Bloqueo eléctrico de la tecla de puesta a cero
Entrada de contacto / Open Collector NPN
(conmutación a 0 V CC)
Nivel Bajo: 0 ... 0,7 V CC
Nivel Alto: 3 ... 5 V CC
Resistencia de entrada: aproximadamente 2,2 MOhm
Entrada no activada:
Tecla de puesta a cero bloqueada
Entrada en contacto con GND:
Tecla de puesta a cero desbloqueada
Terminal de rosca
5:
nc no se debe conectar
Terminal de rosca
6:
Conexión GND común para el terminal 4 (entrada
de bloqueo de la tecla de puesta a cero)
Terminal de rosca
7:
(–) alimentation exterior para la opción
retroiluminación
Terminal de rosca
8:
(+) alimentation exterior para la opción
retroiluminación
(24 V ±20%, 50 mA)
Composición del suministro:
Contador
Estribo de montaje
Junta
Instrucciones de uso
Nota :
Este producto incluye una batería de litio. No
fuerce al abrirlo, no lo arroje al fuego.
¡Evite temperaturas inferiores a 20ºC y
superiores a 70ºC!
Este aparato contiene una pila al litio.
De acuerdo con las disposiciones sobre la
recuperación y el reciclaje de las pilas, le
informamos que:
las pilas no deben nunca desecharse con
las basuras domésticas. La ley le obliga a
depositarlas en los puntos de recogida
específicamente previstos a tal efecto.
Puede devolvernos los aparatos completos usados. Si
usted está en condiciones de retirar las pilas respetan-
do las buenas prácticas, puede igualmente llevarlos a
una planta de reciclado comunal o depositarlos en un
comercio que recupere las pilas.
Disposiciones específicas para la devolución de
pilas al litio:
¡Evite los cortocircuitos! Para eso, proteja los termina-
les de la pila con cinta adhesiva aislante. ¡No ponga los
terminales de la pila al litio en contacto con objetos
metálicos, ni involuntaria ni voluntariamente!
Las pilas que contienen sustancias contaminantes
están indicadas por un símbolo que representa un
cubo de basura con un aspa encima y el símbolo quí-
mico del metal pesado que determina su clasificación
como contaminantes. ¡Gracias por su ayuda!
