f
r
a
n
ç
a
i
s
3
Directive Basse Tension (pour les modèles AC) :
EN 61010 Partie 1;catégorie de surtension
2
,
d
egré de pollution 2
Sécurité de l’appareil
Conception selon : EN61010 Partie 1
C
lasse de protection : Classe de protection 2
D
omaine d’utilisation : Degré de pollution 2
A
limentation :
Batterie au lithium non remplaçable
(
durée de vie env. 8 ans à 20°C)
Température de travail :
–10 ... +55 °C, humidité relative < 85%,
sans condensation
Température de fonctionnement:
–10 ... +60 °C
Température de stockage :
–20 ... +70 °C
A
ltitude : jusqu’à 2000 m
Rétroéclairage:
source électrique extérieure
(
24 V DC ±20 %, 50 mA)

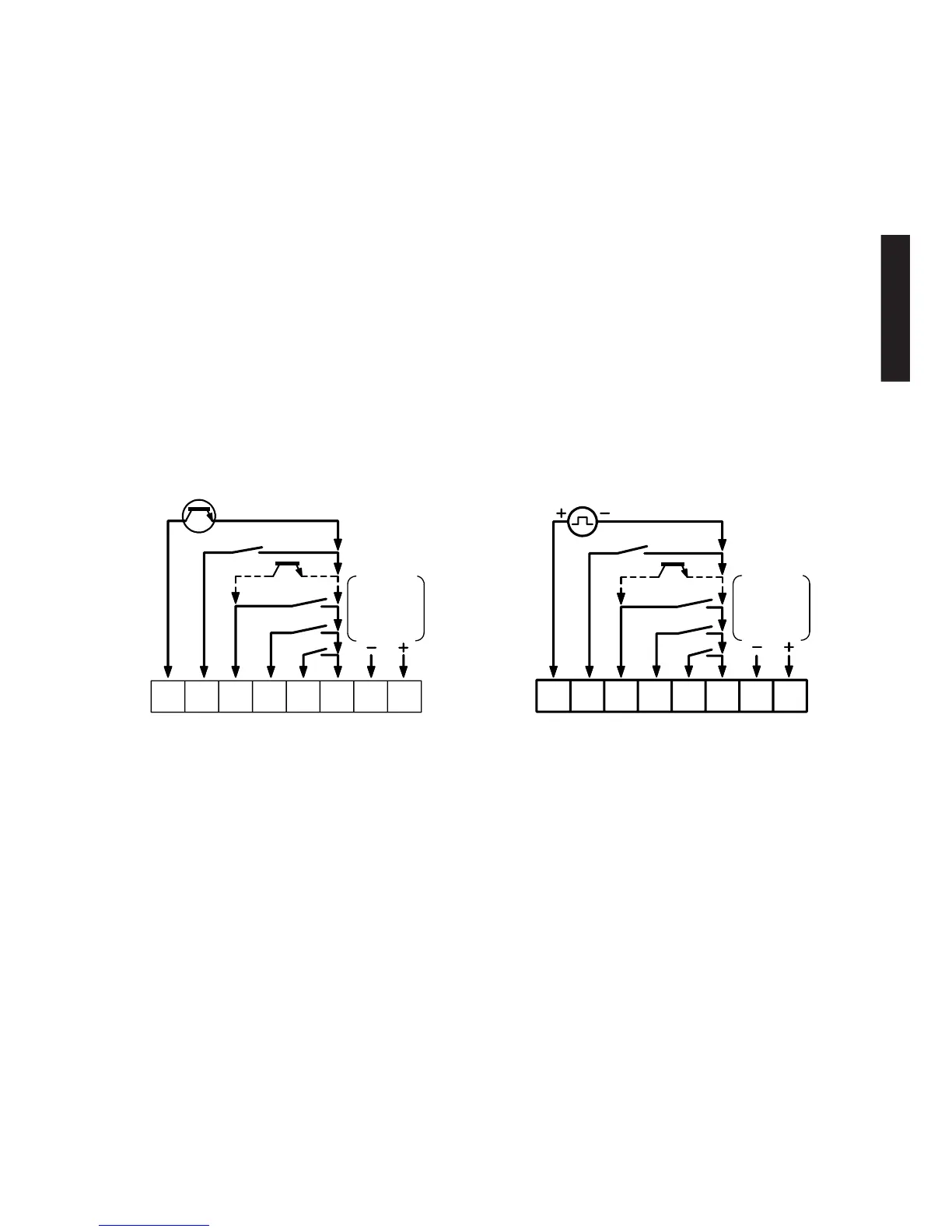

Entrées, Raccordement et modes opératoires ajustables (versions DC).
Borne à vis 1 :
NPN : active pour front négatif
Résistance d’entrée : env. 1 MOhm
Niveau Bas : 0 ... 0,7 V DC
Niveau Haut : 3 ... 30 V DC
Fréquences d’entrée max. pour un rapport
cyclique de 1:1:7 kHz
Borne à vis 2 :
NPN : active pour front négatif
Résistance d’entrée : env. 1 MOhm
Niveau Bas : 0 ... 0,7 V DC
Niveau Haut : 3 ... 30 V DC
Fréquences d’entrée max. pour un rapport
impulsion/pause de 1:1:30 Hz
Borne à vis 3 :
Entrée de remise à zéro, active pour front négatif
Entrée de contact / Open Collector NPN
(commutation à 0 V DC)
Niveau Bas : 0 ... 0,7 V DC
Niveau Haut : 3 ... 30 V DC
Durée d’impulsion min. : 12 ms
Résistance d’entrée : env. 2,2 MOhm
PNP : active pour front positif
Résistance d’entrée : env. 100 kOhm
Niveau Bas : 0 ... 0,7 V DC
Niveau Haut : 4 ... 30 V DC
Fréquences d’entrée max. pour un rapport cyclique de
1:1:12 kHz
Borne à vis 4 :
Verrouillage électrique de la touche de remise à zéro
Entrée de contact / Open Collector NPN
(commutation à 0 V DC)
Niveau Bas : 0 ... 0,7 V DC
Niveau Haut : 3 ... 5 V DC
Résistance d’entrée : env. 2,2 MOhm
Entrée non activée : Touche de RAZ verrouillée
Entrée en contact
avec GND: Touche de RAZ déverrouillée
