4

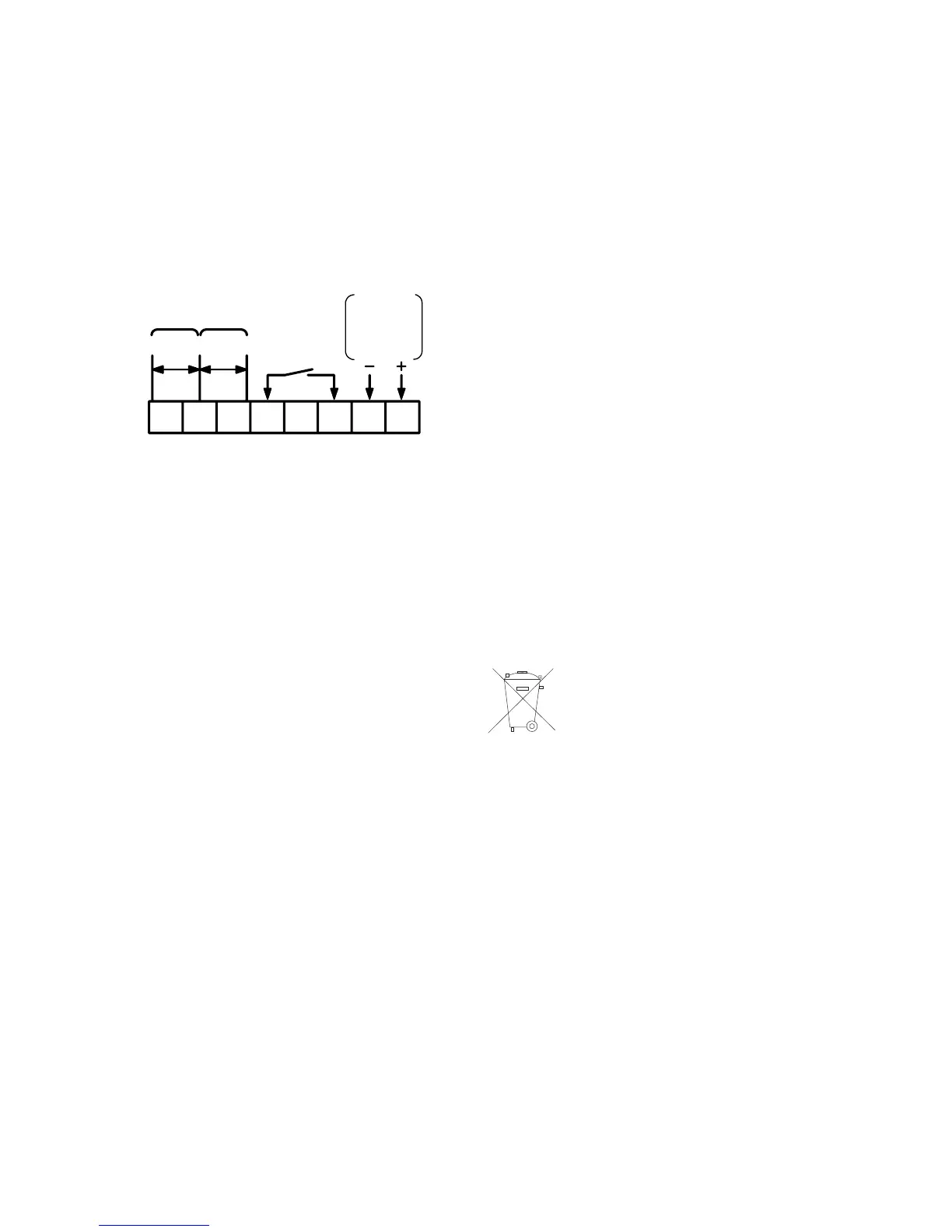

Raccordement (Versions AC).
Bornes à vis 1 et 3 :
Entrée de comptage et entrée de remise à zéro
Entrée optocoupleur 10 ... 260 V AC/DC
découplage galvanique, actif pour signal Haut
Durée d’impulsion min. : 16 ms
Fréquence max. : env. 30 Hz
Niveau Bas : 0 ... 2 V AC/DC
Niveau Haut : 10 ... 260 V AC/DC
Résistance d’entrée : env. 160 kOhm
Borne à vis 2 :
Commun AC/DC, raccordement commun pour les
entrées optocoupleur (borne à vis 1 et borne à vis 3).
Borne à vis 4 :
Verrouillage électrique de la touche de remise à zéro
Entrée de contact / Open Collector NPN
(commutation à 0 V DC)
Niveau Bas :0 ... 0,7 V DC
Niveau Haut : 3 ... 5 V DC
Résistance d’entrée : env. 2,2 MOhm
Entrée non activée :
Touche de remise à zéro verrouillée
Entrée en contact avec GND :
Touche de remise à zéro déverrouillée
Borne à vis 5 :
Ne pas raccorder nc
Borne à vis 6 :
Raccordement GND commun pour la borne 4
(entrée de verrouillage de la touche de remise à
zéro).
Borne à vis 7 :
(–) alimentation extérieure pour l’option
rétroéclairage
Borne à vis 8 :
(+) alimentation extérieure pour l’option
rétroéclairage
(24 V DC ± 20%, 50 mA)
La livraison comprend :
Compteur
Etrier de montage
Joint
Instructions d’utilisation
Nota :
Ce produit comporte une batterie au lithium.
Ne pas l’ouvrir de force, ne pas le jeter au
feu. Eviter des températures inférieures à
–20 °C et supérieures à 70 °C !
Cet appareil contient une pile au lithium.
Conformément aux dispositions sur la récu-
pération et le recyclage des piles, nous vous
informons que :
Les piles ne doivent en aucun cas être
jetées avec les ordures ménagères. La loi
vous impose de les rapporter aux points de
collecte spécifiquement prévus à cet effet.
Vous pouvez nous retourner les appareils complets
usagés. Si vous êtes en mesure de retirer les piles
dans les règles de l’art, vous pouvez aussi porter cel-
les-ci dans une déchetterie communale ou les déposer
dans un commerce qui récupère les piles.
Dispositions spécifiques pour le retour de piles au
lithium :
Evitez les courts-circuits ! Pour cela, protégez les bor-
nes de la pile à l’aide de ruban adhésif isolant. Ne met-
tez pas les bornes de la pile au lithium en contact avec
des objets métalliques, ni involontairement ni volontai-
rement !
Les piles contenant des substances polluantes sont
indiquées par un symbole représentant une poubelle
barrée et le symbole chimique du métal lourd qui déter-
mine leur classification en tant que polluants. Merci de
votre contribution !
Borne à vis 5 :
Changement de mode opératoire (sub)
E
ntrée de contact / Open Collector NPN
(
commutation à 0 V DC)
Niveau Bas : 0 ... 0,7 V DC
Niveau Haut : 3 ... 5 V DC
R
ésistance d’entrée : env. 2,2 MOhm
F
onction : sens de comptage soustrayant
Borne à vis 6 :
Raccordement GND commun à toutes les entrées
B
orne à vis 7 :
(–) alimentation extérieure pour l’option LCD rétroéclairé
B
orne à vis 8 :
(
+)
a
limentation extérieure pour l’option LCD rétroéclairé
(24 V DC
±
20 %, 50 mA)
