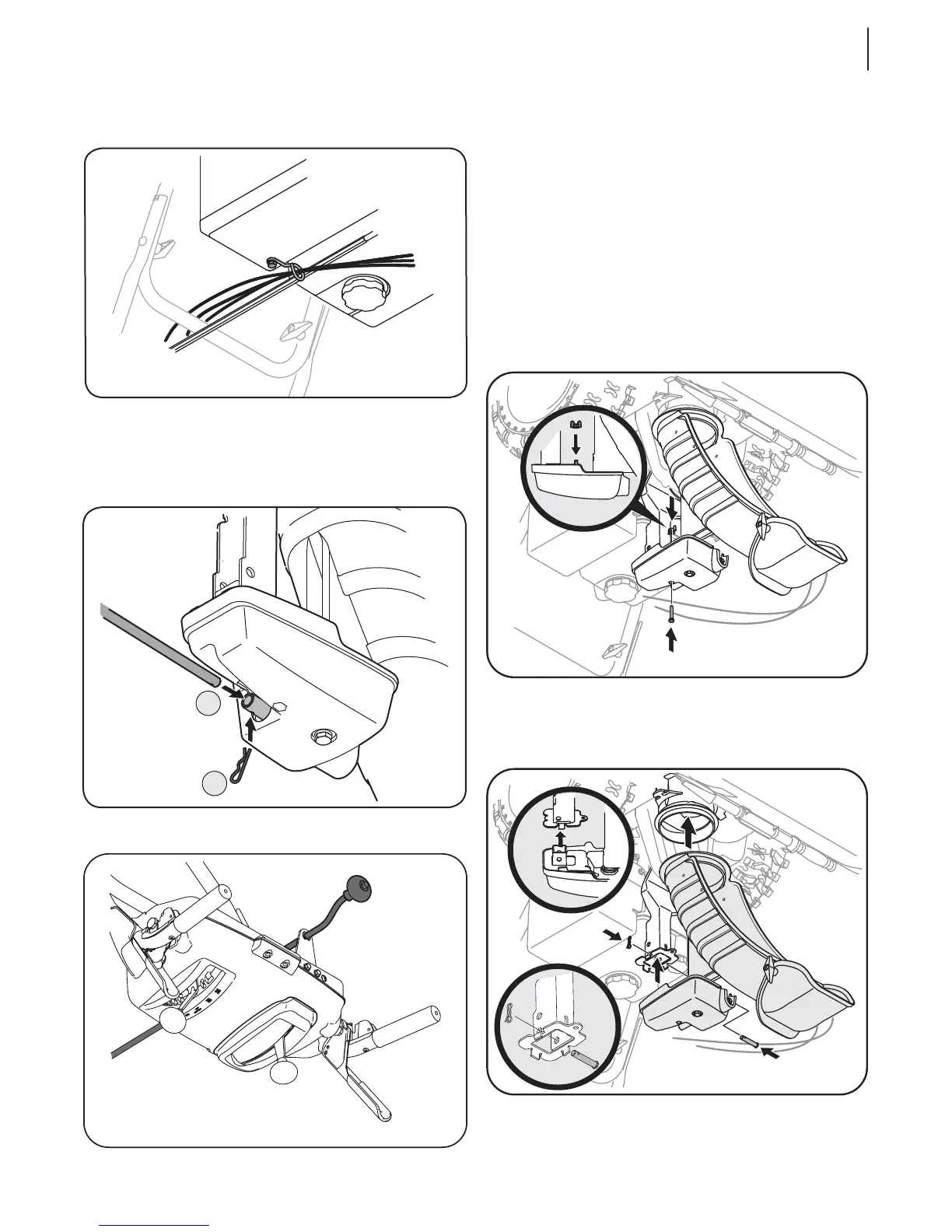

• Placez la goulotte sur sa base et attachez-la sur son support
en utilisant l’axe de chape et la goupille fendue enlevés
plus tôt. Voir la Fig. 3-4.
• Continuez l’installation de la goulotte sur son support avec
l’écrou à oreilles et la vis hex. retirés plus tôt. Voir la Fig. 3-5.
• Guidez la tige à travers le support situé sur l’arrière du
tableau de bord. Voir la Fig. 3-6.
a. Retirez la goupille fendue et insérez la manivelle
de commande de la goulotte dans le raccord sur
l’ensemble de la commande de la goulotte. Voir la
Fig. 3-7.
b. Alignez le trou sur la manivelle de commande de
la goulotte avec le trou sur le raccord et maintenez
en place avec la
goupille fendue enlevée
précédemment.
Fig. 3-8
Fig. 3-5
Fig. 3-6
b
a
Fig. 3-7
Fig. 3-4
• Vérifiez que tous les câbles sont acheminés dans le guide
sur la droite de la manivelle de commande de la goulotte.
Voir la Fig. 3-8.
8 SECTION 2 — ASSEMBLAGE & MONTAGE
