CAUSA ACCIÓN
El tanque de combustible está vacío Llene el tanque con combustible
La bombilla de cebado no fue oprimida lo suficiente
Oprima la bombilla de cebado total y lentamente
de 10 veces
El combustible es viejo
Drene el tanque de gasolina / Agregue
combustible nueva
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
Parachispas obstruido Limpie o cambie el parachispas
RESOLUCIÓN DE PROBLEMAS
CAUSA ACCIÓN
El filtro de aire está obstruido Cambie o limpie el filtro de aire
El combustible es viejo
Drene el tanque de gasolina / Agregue
combustible nueva
El carburador no está ajustado en forma correcta
Haga el ajuste según la sección Ajustes del
Carburador o lleve la unidad a ajustar a un
centro de servicio autorizado.
CAUSA ACCIÓN
El combustible es viejo
Drene el tanque de gasolina / Agregue
combustible nueva
El carburador no está ajustado en forma correcta
Haga el ajuste según la sección Ajustes del
Carburador o lleve la unidad a ajustar a un
centro de servicio autorizado.
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El filtro de aire está sucio Limpie o cambie el filtro de aire
Parachispas obstruido Limpie o cambie el parachispas
EL MOTOR NO ARRANCA
EL MOTOR NO ACELERA
EL MOTOR NO FUNCIONA EN MINIMA
CAUSA ACCIÓN
El combustible es viejo
Drene el tanque de gasolina / Agregue
combustible nueva
El carburador no está ajustado en forma correcta
Haga el ajuste según la sección Ajustes del
Carburador o lleve la unidad a ajustar a un
centro de servicio autorizado.
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
Parachispas obstruido Limpie o cambie el parachispas
EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR
*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el
momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin
aviso previo.
Bastidor del eje impulsor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tubo de aluminio
Control del regulador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gatillo para el dedo
Peso de la unidad (sin combustible, con la manija, el protector y el accesorio de corte):. . . 13 libras (4,6 kg)
Mecanismo de corte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cabezal de corte comercial
Diámetro de la bobina de la línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.25 pulgadas (82.6 mm)
Trimming Line Diameter: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,095 pulgadas (2,41 mm)
Cutting Path Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 pulgadas (45,7 cm)
Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, 4 ciclos
Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 pulgadas cúbicas (25 cc)
R.P.M. de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,800 - 9,300 r.p.m.
R.P.M. de velocidad mínima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,800 - 3,600 r.p.m.
Tipo de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electrónico
Interruptor de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interruptor oscilante
Huelgo de la válvula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,003–0,006 pulg (0,076–0,152 mm)
Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,025 pulg (0,635 mm)
Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aceite SAE 30
Capacidad de aceite del cárter del cigüeñal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,2 onzas fluidas (60 ml)
Combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sin plomo
Carburador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diafragma, multiposicional
Arranque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bobinado automático
Silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Amortiguado con protección
Regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Retorno manual del resorte
Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 oz (355 ml)
ESPECIFICACIONES
EJE IMPULSOR Y ACCESORIO DE CORTE*
MOTOR*
23
INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN
2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto asegura que toda la gasolina se
haya drenado del carburador.
3. Deje enfriar el motor. Saque la bujía de encendido y coloque 5 gotas de aceite de motor de buena
calidad en el cilindro. Tire de la cuerda de arranque lentamente para distribuir el aceite. Vuelva a
instalar la bujía de encendido.
NOTA: Saque la bujía de encendido y drene todo el aceite del cilindro antes de intentar usar el
recortador luego de haber estado guardado.
4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de acuerdo con las normas
federales, estatales y locales.
5. Limpie bien la unidad y verifique que no existan partes flojas ni dañadas. Repare o cambie las
partes dañadas y ajuste los tornillos, las tuercas o los pernos que estén flojos. La unidad está lista
para ser guardada.
TRANSPORTE
• Deje enfriar el motor antes de transportar la unidad.
• Asegure la unidad durante su transporte.
• Drene el tanque de gasolina antes de transportar la unidad.
• Ajuste la tapa de la gasolina antes de transportar la unidad.

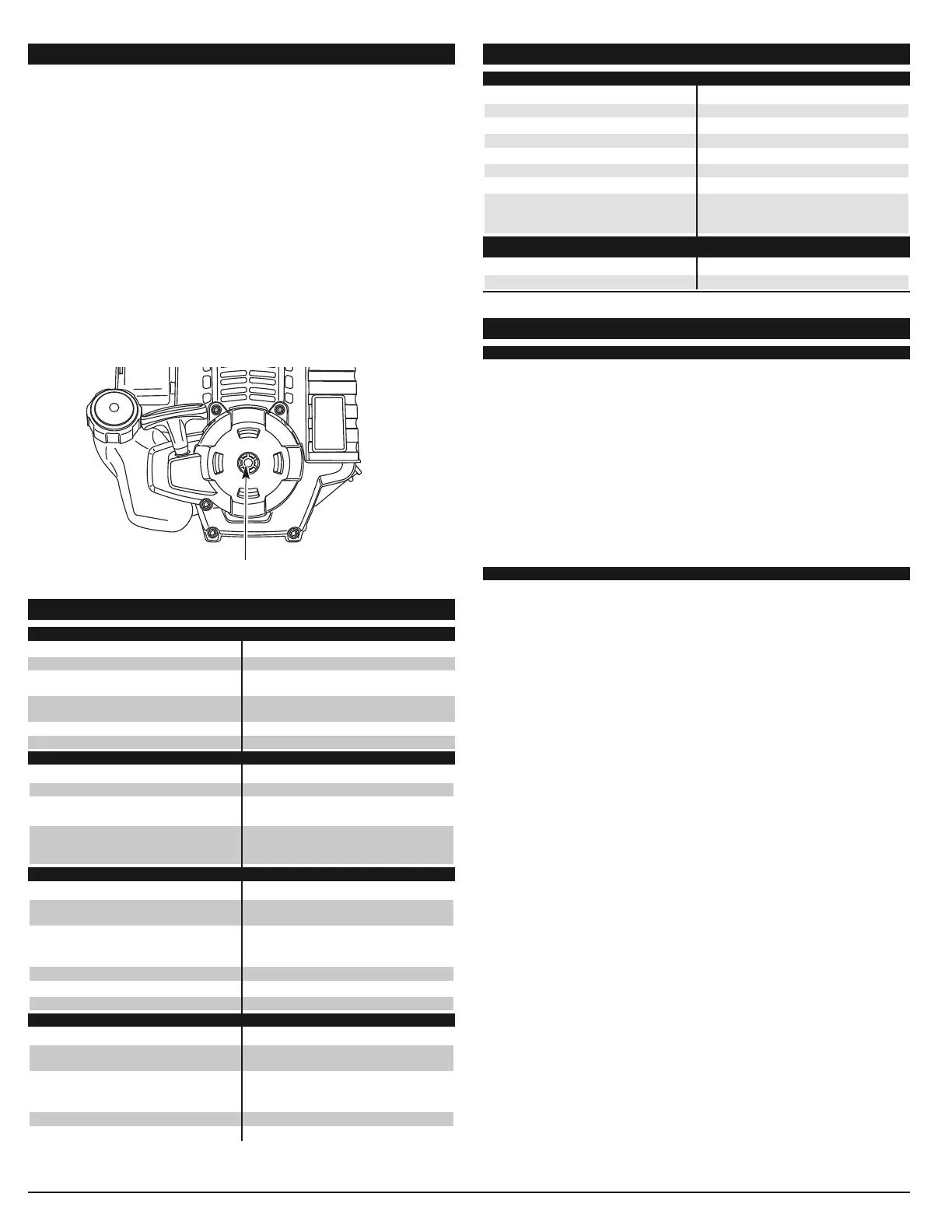

FUNCIÓN DE ARRANQUE ELÉCTRICO
Esta unidad está diseñada para arrancar con un arranque eléctrico opcional que puede adquirirse solamente
en los sitios www.cubcadet.com o www.cubcadet.ca. Si decide arrancar la unidad por medio de la
función de arranque eléctrico, remítase al manual del operador del Arranque Eléctrico para informarse sobre
el procedimiento de arranque correcto a utilizar. Si tiene preguntas, llame al 1-800-828-8684.
Función de Arranque
Eléctrico
CAUSA ACCIÓN
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El accesorio de corte no tiene línea Coloque una línea nueva
El carrete interior está trabado Cambie el carrete interior
La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior
La línea se ha soldado
Desarme, saque la sección soldada y rebobine la línea
La línea se retorció al reponerla Desarme y rebobine la línea
No hay suficiente línea expuesta
Oprima el botón de tope y tire de la línea hasta
sacar 102 mm (4 pulgadas) de línea fuera del
accesorio de corte.
CAUSA ACCIÓN
El cabezal de corte tiene aceite Limpie el aditamento de corte
Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.
LA CABEZA DE CORTE NO HACE AVANZAR LINEA
LA LÍNEA DE CORTE AVANZA SIN CONTROL
RESOLUCIÓN DE PROBLEMAS
