Sección 2— ArmAdo e inStAlAción10
El juego de la protección de cepillo modelo
19A30038100 FastAttach™ está diseñado para ser
utilizado con los tractores cortacésped Cub Cadet
XT1 y XT2 serie Enduro.
¡ADVERTENCIA! Desenganche la
toma de fuerza, enganche el bloqueo
de freno y detenga el motor del tractor
antes de realizar cualquier
procedimiento de preparación.
Coloque el tractor sobre una superficie firme y
nivelada antes de comenzar los procedimientos de
instalación o extracción.
¡ADVERTENCIA! El sistema de
escape y las áreas que lo rodean
están CALIENTES. Para evitar
lesiones personales, deje que el
tractor se enfríe antes de comenzar
con los procedimientos de instalación o de
extracción de la protección del cepillo.

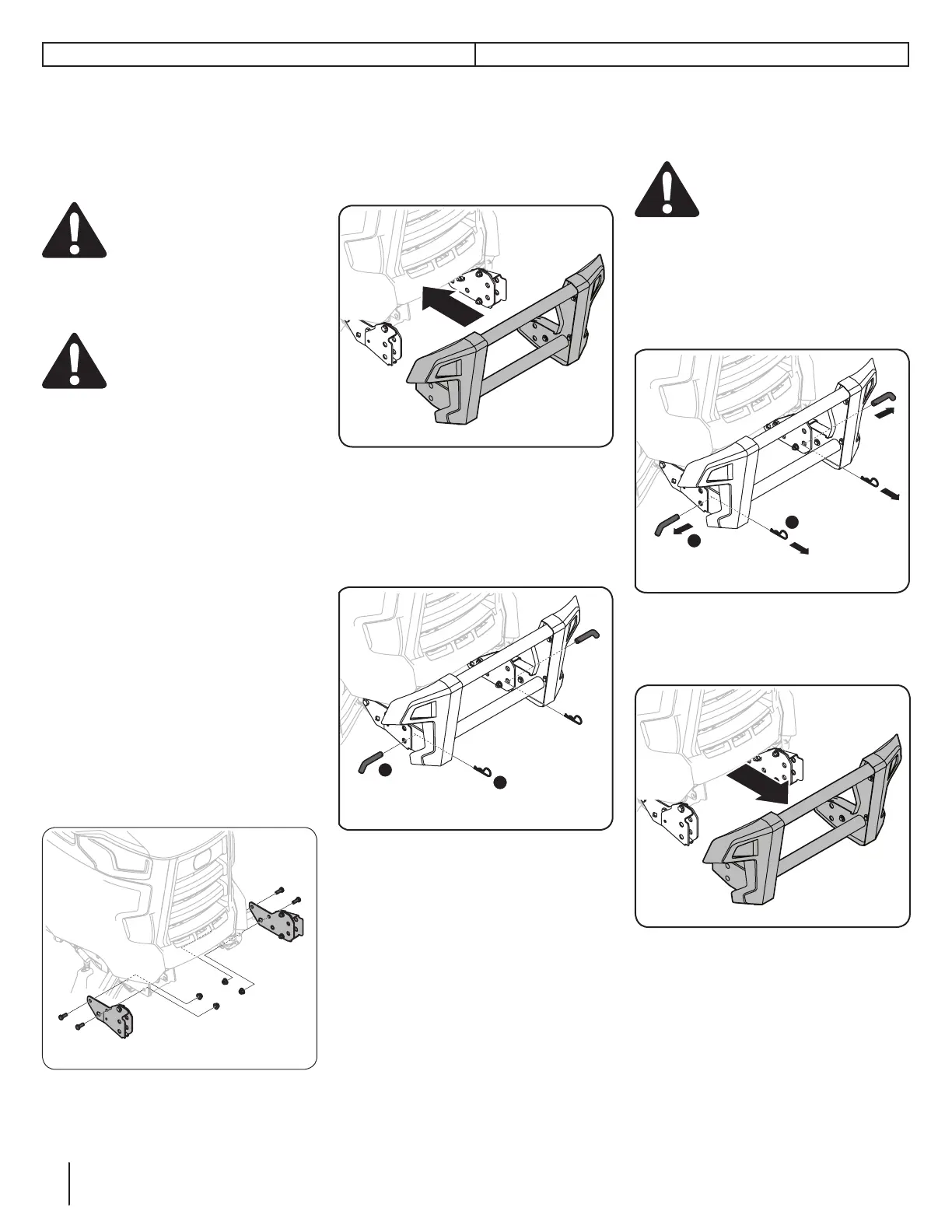

Instalación
1. Instale (689-00685) y (689-00686) en el
bastidor del tractor utilizando cuatro
pernos de 3/8 (710-3001) y cuatro
contratuercas (712-04065) que se
encuentran en el paquete de herrajes 689-
00687. Consulte la Figura 1-1.
Nota: Si se instala el paragolpes
de tubo simple en el tractor sin el
soporte FastAttach™, siga el siguiente
paso alternativo. Quite el paragolpes
desenroscando los 4 pernos de sujeción.
Utilizando 4 pernos nuevps (710-06012A),
coloque los soportes FastAttach™ izquierdo
y derecho (689-00685) (689-00686) en la
parte exterior del bastidor; reutilice las
tuercas remachables del bastidor, en lugar
de las tuercas (712-04065) proporcionadas.
Se recomienda colocar primero los pernos
a mano antes de ajustarlos. Una vez que los
4 pernos estén en su lugar, ajústelos.
Figura 1-1
2. Alinee el conjunto de la protección del
cepillo con los soportes FastAttach™
instalados en el Paso 1 y empuje todo el
conjunto. Consulte la Figura 1-2.
Figura 1-2
3. Instale pasadores (747-06936) en el lado
derecho e izquierdo de la protección
del cepillo y, luego, asegúrelos con los
pasadores de chaveta (714-3020) que se
incluyen en el paquete de herrajes 689-
00687. Consulte Figura 1-3.
1
2
Figura 1-3
Nota: Si hala de la protección del cepillo
levemente hacia arriba, esto puede facilitar
la instalación de los pasadores.
Extracción
¡ADVERTENCIA! El sistema de
escape y las áreas que lo rodean
están CALIENTES. Para evitar
lesiones personales, deje que el
tractor se enfríe antes de comenzar
con cualquiera de los procedimientos de
instalación o extracción de la protección del
cepillo.
1. Extraiga los dos pasadores de chaveta
(714-3020), y luego empuje los pasadores
(747-06936). Consulte la Figura 1-4.
1
2
Figura 1-4
2. Ahora se puede extraer el conjunto de la
protección del cepillo. Consulte la Figura
1-5.
Figura 1-5
Nota: Los soportes FastAttach™ (689-
00685/689-00686) se pueden dejar
en el lugar para utilizarlos con la pala
19A30037100 FastAttach All-Season y con
otros accesorios FastAttach™. Consulte
CubCadet.com para obtener una lista
completa de los productos disponibles.
• Llave tubular de 9/16 in (1) • Llave abierta/de estrella de 9/16 in (1)
