Servkio
7

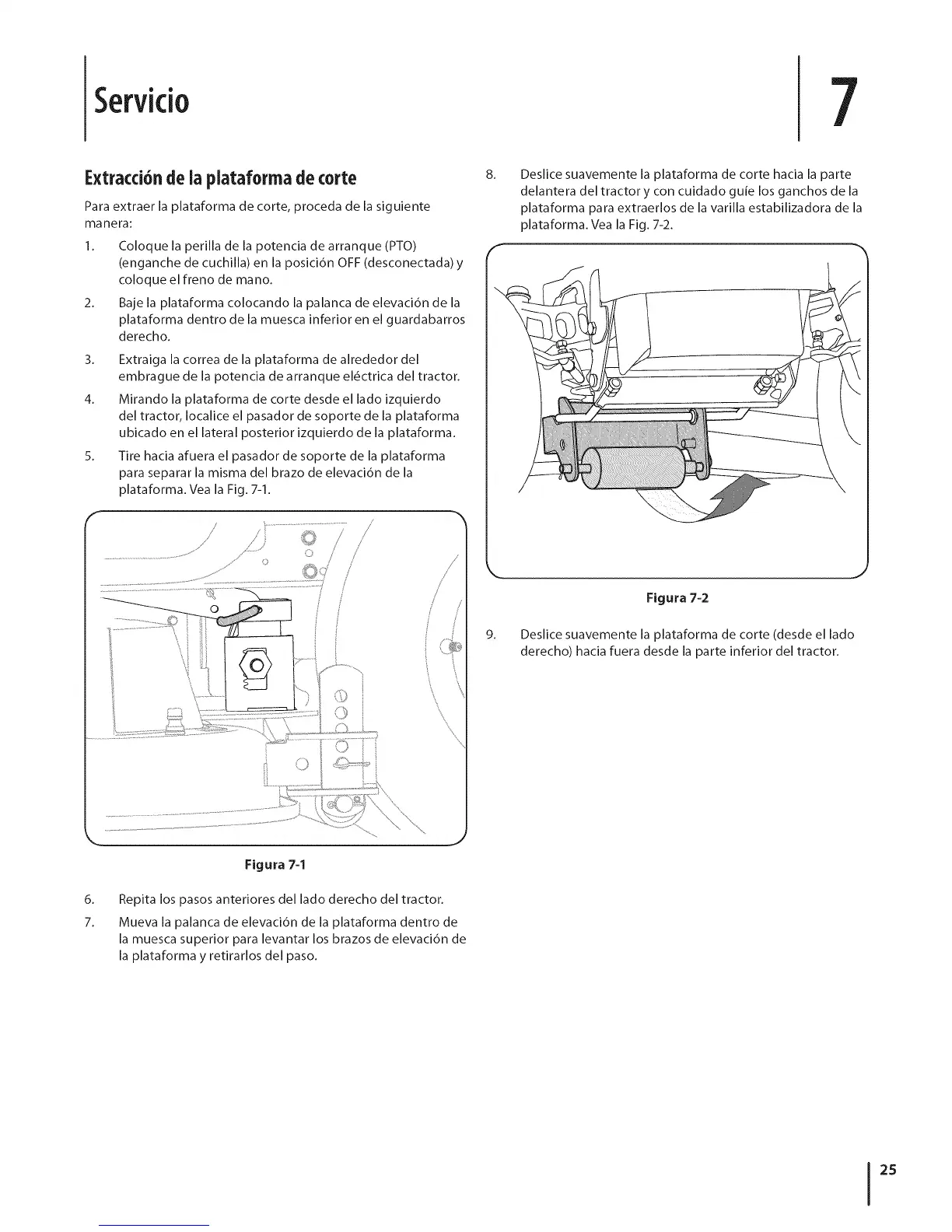

Extracci6nde ia plataforma detorte
Para extraer la plataforma de corte, proceda de la siguiente
manera:
1. Coloque la perilla de la potencia de arranque (PTO)
(enganche de cuchilla) en la posici6n OFF (desconectada) y
coloque el freno de mano.
2. Baje la plataforma colocando la palanca de elevaci6n de la
plataforma dentro de la muesca inferior en el guardabarros
derecho.
3. Extraiga la correa de la plataforma de alrededor del
embrague de la potencia de arranque el6ctrica del tractor.
4. Mirando la plataforma de corte desde el lado izquierdo
del tractor, Iocalice el pasador de soporte de la plataforma
ubicado en el lateral posterior izquierdo de la plataforma.
5. Tire hacia afuera el pasador de soporte de la plataforma
para separar la misma del brazo de elevaci6n de la
plataforma. Vea la Fig. 7-1.
/
/ /
i;
................... ,....................._:;:_:1ii
\,
8_
F
Deslice suavemente la plataforma de corte hacia la parte
delantera del tractor y con cuidado gufe los ganchos de la
plataforma para extraerlos de la varilla estabilizadora de la
plataforma. Vea la Fig. 7-2.
\ J
Figura 7-2
9_
Deslice suavemente la plataforma de corte (desde el lado
derecho) hacia fuera desde la parte inferior del tractor.
6_
7.
Figura 7-1
Repita los pasos anteriores del lado derecho del tractor.
Mueva la palanca de elevacidn de la plataforma dentro de
la muesca superior para levantar los brazos de elevacidn de
la plataforma y retirarlos del paso.
25
